점성이 높은 재료를 취급하는 것은 공정 엔지니어에게 심각한 운영 현실을 의미합니다. 역청, 용융 유황, 폴리머 또는 초콜릿과 같은 물질을 이동하려면 엄격한 온도 유지가 필요합니다. 지속적인 열이 없으면 매체가 급속히 응고되고, 심각한 라인 막힘과 치명적인 펌프 고장이 발생합니다. 표준 절연 구성요소는 이러한 고점도 응용 분야에서 단순히 실패합니다. 수동 단열은 시간이 지남에 따라 열 손실을 늦추는 역할만 합니다. 이러한 무거운 유체가 파이프라인을 통해 원활하게 이동하도록 하려면 활성 열 전달이 엄격히 필요합니다.
업계 전문가들은 최적의 유체 역학을 유지하기 위한 최종 솔루션으로 이러한 특수 장치는 열 에너지를 유동 경로에 직접 적극적으로 주입합니다. 이 가이드에서는 다양한 재킷 디자인을 평가할 수 있는 방법을 정확하게 살펴보겠습니다. 또한 특정 프로세스에 가열 매체를 일치시키는 방법과 뛰어난 역량을 갖춘 제조 파트너를 선택하는 방법도 배우게 됩니다. 가열 자켓 볼 밸브 에 크게 의존하고 있습니다.
주요 기능: 가열 재킷 볼 밸브는 보조 외부 쉘을 활용하여 증기, 열매유 또는 뜨거운 물을 순환시켜 운송 중 매체 결정화를 방지합니다.
평가 초점: 성공 여부는 가열 매체를 재킷 설계(전체 대 부분)에 일치시키고 압력 강하를 제거하기 위해 전체 구멍 흐름 경로를 보장하는 데 달려 있습니다.
소싱 우선순위: OEM 볼 밸브 제조업체를 선택하려면 재료 추적성(MTR), 압력 테스트 규정 준수(API 598) 및 액추에이터 통합 기능을 확인해야 합니다.
위험 완화: 올바른 설치를 위해서는 열팽창을 고려하고 밸브의 고온 영역에서 전기 또는 공압식 액추에이터를 격리해야 합니다.
점성 유체는 근본적으로 흐름에 저항합니다. 온도가 임계 임계값 아래로 떨어지면 용융 황이나 아스팔트와 같은 물질이 액체에서 고체로 빠르게 전환됩니다. 이러한 결정화는 즉각적이고 심각한 운영상 긴급 상황을 야기합니다. 시설에서 예상치 못한 시스템 가동 중단이 발생하여 생산 라인이 완전히 중단됩니다. 또한 고체화된 매체는 엄청난 내부 압력 차단을 야기합니다. 이러한 막힘으로 인해 파이프 파열 위험이 극적으로 높아지고 공장 직원과 주변 장비가 위험해집니다.
막힌 라인을 수리하는 데 필요한 수동 청소 작업은 광범위하고 위험합니다. 유지보수 담당자는 배관 부분을 물리적으로 분해해야 합니다. 이들은 결정화된 축적물을 제거하기 위해 토치나 위험한 화학 용제를 사용하는 경우가 많습니다. 수동 유리 섬유 단열재로 덮힌 표준 밸브는 이러한 시나리오를 방지할 수 없습니다. 수동 절연은 유체의 초기 열에 의존합니다. 긴 배관에서는 필연적으로 열에너지가 빠져나갑니다. 유체는 필요한 동점도를 잃습니다.
능동형 열 주입은 이 문제를 해결합니다. 재킷형 밸브는 밸브 본체로 직접 지속적인 열 에너지 전달을 제공합니다. 이 외부 열원은 주변 조건이나 간헐적인 흐름 중단에 관계없이 매체가 유동성을 유지하도록 보장합니다.
성공적인 구현은 세 가지 특정 성능 기준을 충족합니다.
제로 콜드 스팟(Zero Cold Spots): 밸브 본체는 균일한 온도 프로파일을 유지하여 시트나 스템 근처의 국부적인 동결 영역을 완전히 제거합니다.
안정적인 유속: 매체 점도가 완벽하게 일정하게 유지되므로 다운스트림 펌프가 서지나 캐비테이션 없이 효율적으로 작동할 수 있습니다.
원활한 통합: 재킷형 장치는 사용 가능한 증기 루프 또는 열매체유 헤더를 안전하게 활용하여 기존 공장 난방 인프라에 직접 연결됩니다.
엔지니어는 열매체를 특정 공정 요구 사항에 맞게 신중하게 조정해야 합니다. 잘못된 가열 방법은 민감한 매체의 품질을 저하시키거나 불필요한 안전 위험을 초래할 수 있습니다.
증기는 석유화학 및 중공업 분야에서 여전히 지배적인 열매체입니다. 증기는 특별한 잠열 전달을 제공하기 때문에 시설에서는 증기를 많이 활용합니다. 증기가 재킷 내부에 응축되면 엄청난 양의 열 에너지가 밸브 본체로 빠르게 방출됩니다.
최적의 용도: 정유소, 화학 처리 공장 및 황 회수 장치.
장점: 빠른 가열 주기를 제공하고 기존 보일러 인프라를 활용합니다. 급격한 온도하강을 빠르게 극복합니다.
단점: 강력한 압력 관리가 필요합니다. 응축수가 축적되면 지속적인 스팀 트랩 유지 관리가 필요합니다. 트랩을 부적절하게 작동하면 수격 현상이 발생하여 재킷이 심각하게 손상됩니다.
일부 응용 분야에서는 극도로 높은 온도가 필요하지만 높은 시스템 압력을 견딜 수 없습니다. 열유(뜨거운 오일)는 이상적인 솔루션을 제공합니다. 증기와 달리 열유는 증기로 번쩍이지 않습니다. 이는 뜨거운 액체로 순환하여 현열을 밸브 본체 전체에 고르게 전달합니다.
최적의 용도: 아스팔트 로딩 터미널, 특수 수지 제조 및 폴리머 압출 라인.
장점: 매우 안정적인 온도 제어를 제공합니다. 매우 낮은 압력에서 작동하여 재킷 용접의 기계적 응력을 크게 줄입니다.
단점: 전용 폐쇄 루프 펌핑 시스템이 필요합니다. 유체 누출은 환경 및 화재 위험을 초래하므로 특수 밀봉 기술이 필요합니다.
시설에 중앙 보일러나 열유체 히터가 부족한 경우 전기 가열 재킷이 국부적인 제어를 제공합니다. 이 장치는 특수 하우징 내에 캡슐화된 내부 가열 요소 또는 외부 히트 트레이싱 케이블을 사용합니다.
최적의 용도: 식음료 가공, 초콜릿 제조 또는 격리된 원격 펌핑 스테이션.
장점: 뛰어난 정밀도와 깔끔한 작동을 제공합니다. 작업자는 정확한 온도 설정점을 손쉽게 다이얼링할 수 있습니다.
단점: 일반적으로 운영 전기 비용이 더 높습니다. 위험한 환경에서는 더욱 엄격한 방폭(ATEX) 규정을 준수해야 하므로 전기 설계가 상당히 복잡해집니다.
가열 매체 | 열전달 메커니즘 | 압력 프로필 | 주요 유지보수 초점 |
|---|---|---|---|
증기 | 잠열(응결) | 높음(온도에 따라 증가) | 스팀 트랩 기능, 응축수 배수 |
열유 | 현열(액체 흐름) | 낮음(펌프 순환 압력) | 유체열화, 조인트부 누수방지 |
전기 같은 | 저항 가열 | 없음(대기) | 요소 무결성, 전기 접촉 안전성 |

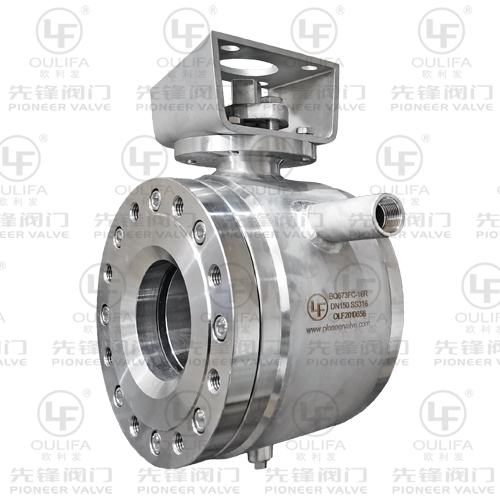

이러한 고도로 전문화된 구성요소를 지정하려면 세심한 엔지니어링 감독이 필요합니다. 표준 밸브 측정법은 열유체 처리의 복잡성을 완전히 포착하지 못합니다. 재킷 자체 뒤에 숨은 물리적 기하학과 재료 과학을 평가해야 합니다.
구매자는 먼저 필요한 재킷 적용 범위를 결정해야 합니다. 부분 재킷은 신체 중앙 부분만 덮습니다. 이는 온화한 기후에서 작동하는 약간 점성이 있는 유체에 적절한 열을 제공합니다. 그러나 매우 민감한 미디어에는 완전한 재킷 디자인이 필요합니다. 풀 재킷은 한 플랜지에서 반대쪽 플랜지까지 완전히 확장됩니다. 이 포괄적인 적용 범위는 전체 흐름 경로를 포괄하여 중요한 파이프라인 연결 지점에서 결빙 위험을 제거합니다.
점성 애플리케이션은 전체 포트 설계를 크게 선호합니다. 풀 보어라고도 하는 이 설계는 볼의 내부 직경이 연결된 파이프라인의 내부 직경과 정확히 일치하도록 보장합니다. 보어 밸브가 줄어들면 인위적인 병목 현상이 발생합니다. 이러한 병목 현상은 유체 마찰을 증가시키고 심각한 압력 강하를 생성하며 볼 뒤에 재료 축적을 촉진합니다. 풀 보어 설계는 방해받지 않는 흐름을 보장하므로 시설에서 밸브를 제거하지 않고도 시스템을 통해 파이프라인 청소 돼지를 실행할 수 있습니다.
외부 강철 쉘을 추가하면 밸브의 외부 프로필이 크게 변경됩니다. 부피가 큰 재킷 케이스를 수용하기 위해 제조업체는 대형 플랜지를 사용합니다. 예를 들어, 2인치 내부 밸브 본체에는 일반적으로 3인치 연결 플랜지가 있습니다. 이러한 대형 구성은 설치 직원이 표준 렌치 도구를 삽입하고 플랜지 볼트를 적절하게 조일 수 있는 적절한 물리적 여유 공간을 확보하도록 보장합니다. 대형 플랜지를 지정하지 않으면 재킷이 볼트 접근을 차단하는 설치 시나리오가 불가능해집니다.
열 순환은 밸브 재료에 심한 스트레스를 줍니다. 엔지니어는 특정 프로세스 환경에 따라 선택 논리를 기반으로 합니다. 탄소강(WCB)은 아스팔트나 중유와 같은 일반적인 고온 응용 분야의 표준 선택입니다. 그러나 부식성 환경이나 위생 작업에는 스테인리스강(CF8M 또는 316)이 필요합니다. 스테인레스 스틸은 공격적인 화학 물질을 취급할 때 내부 분해를 방지하고 식품 등급 초콜릿이나 식용유에 요구되는 엄격한 청결 기준을 충족합니다.
재킷형 장치를 기성품으로 구매하면 종종 치명적인 현장 고장이 발생합니다. 이러한 구성요소는 로부터 공급받아야 합니다 . 고유한 엔지니어링 역량을 보유한 전용 OEM 볼 밸브 제조업체
수직적 통합을 기반으로 공급업체를 선정합니다. 최고의 제조업체는 자체 주조, CNC 가공 및 품질 관리 프로세스를 관리합니다. 공급업체가 재킷 용접을 제3자 상점에 아웃소싱하면 품질 불일치가 급증합니다. 가압 재킷 조립을 위해 특별히 보정된 전용 용접 스테이션을 시연하는 시설을 찾아보세요.
검증 가능한 표준은 프리미엄 제조업체와 하위 공급업체를 구분합니다. 선택한 파트너가 플랜지형, 나사형 및 용접 엔드 밸브의 압력 온도 등급을 관리하는 ASME B16.34를 완전히 준수하는지 확인하십시오. 또한 엄격한 API 598 테스트 프로토콜을 실행해야 합니다. API 598은 필수 밸브 검사 및 누출 테스트 매개변수를 규정합니다. 또한 일반 시설 운영은 ISO 9001 품질 관리 프레임워크에 따라야 합니다.
점성 공정에는 자동화된 제어가 필요한 경우가 많습니다. 사전 통합된 전기 또는 공압식 액추에이터를 공급하는 제조업체의 능력을 평가하십시오. 유능한 OEM은 프로세스의 열적 제약에 맞춰 맞춤형 장착 하드웨어를 설계합니다. 또한 재킷의 가열 매체 연결을 맞춤화합니다. 플랜트 표준에 따라 가열 유체용 나사식 NPT 포트, 특수 플랜지 연결 또는 직접 소켓 용접 피팅이 필요할 수 있습니다.
열 응력은 금속 주물의 미세한 불순물을 이용합니다. 결과적으로, 재료 추적성은 협상할 수 없는 요구 사항이 됩니다. 평판이 좋은 공급업체는 EN 10204 3.1 표준에 따라 포괄적인 재료 테스트 보고서(MTR)를 제공합니다. 이 문서는 강철의 정확한 화학적 조성과 물리적 항복 강도를 확인합니다. 완전히 추적 가능한 야금 문서가 없는 재킷 구성 요소를 설치하지 마십시오.
완벽하게 제조된 장치라도 부적절하게 설치되거나 제대로 유지 관리되지 않으면 실패할 수 있습니다. 시설 관리자는 심각한 열 적용의 물리적 현실을 고려해야 합니다.
내부 밸브 본체는 공정 매체를 처리하고 외부 재킷은 가열 유체를 처리합니다. 이 두 구역은 종종 매우 다른 온도에서 작동합니다. 이러한 차이로 인해 불균등한 열팽창이 발생합니다. 내부 코어는 외부 쉘보다 빠르게 팽창하여 연결 용접부에 엄청난 기계적 전단 응력을 가할 수 있습니다. 프리미엄 제조업체는 응력 완화 용접 및 특수 접합 설계를 활용하여 이러한 엔지니어링 현실을 완화합니다. 또한 설치 팀은 적절한 파이프라인 확장 조인트를 활용하여 외부 배관 부하로 인해 밸브 본체가 휘어지는 것을 방지해야 합니다.
열은 자연스럽게 상승합니다. 복사열은 밸브 본체에서 스템을 거쳐 액추에이터 어셈블리로 직접 전달됩니다. 이러한 극한의 온도에서는 공압 액추에이터 씰이 녹고 전기 액추에이터 회로 기판이 튀겨집니다. 일반적으로 스탠드오프라고 알려진 확장 장착 브래킷을 활용해야 합니다. 이러한 간단한 물리적 확장은 에어 갭을 생성하여 민감한 전자 또는 탄성 부품을 공격적인 고온 영역에서 멀어지게 합니다.
일반적인 엔지니어링 감독에는 부적절한 물리적 공간이 포함됩니다. 기획자는 재킷에 전용 배관 네트워크가 필요하다는 사실을 종종 잊어버립니다. 승무원은 증기 공급 라인과 응축수 회수 파이프를 재킷 포트로 연결하기 위해 충분한 공간이 필요합니다. 설치하기 전에 파이프라인 레이아웃이 이 보조 배관에 충분한 수직 및 수평 여유 공간을 제공하는지 확인하십시오.
설치 즉시 사전 유지 관리 일정을 수립하십시오. 기술자는 재킷 용접 이음매에 미세 균열이 있는지 정기적으로 검사해야 합니다. 또한 스팀 트랩 기능을 지속적으로 확인해야 합니다. 고장난 폐쇄형 스팀 트랩은 재킷에 차가운 응축수를 채워 즉시 콜드 스팟을 생성하고 공정 매체를 동결시킵니다. 실패한 개방형 트랩은 값비싼 증기를 낭비하고 내부 재킷 벽을 침식합니다.
구현 위험 | 엔지니어링/유지보수 완화 |
|---|---|
열 용접 파단 | 응력이 완화된 공장 용접을 지정합니다. 파이프라인 확장 조인트를 사용합니다. |
액추에이터 씰 고장 | 확장된 장착 브래킷(스탠드오프)을 설치하여 열 공극을 만듭니다. |
밸브 내부의 미디어 동결 | 엄격한 스팀 트랩 모니터링을 구현합니다. 전체 재킷 디자인을 지정합니다. |
플랜지 볼트 간섭 | 초기 조달 단계에서 대형 연결 플랜지를 지정합니다. |
가열 재킷 볼 밸브를 지정하는 것은 표준 유체 제어만큼 열 엔지니어링의 복잡한 작업을 나타냅니다. 단순히 가열된 장치를 파이프라인에 떨어뜨리고 원활한 작동을 기대할 수는 없습니다. 공정 안정성을 위해서는 공정 유체 특성, 선택된 가열 매체 및 물리적 밸브 구조 간의 세심한 조정이 필요합니다.
다음 단계 조치로 시설 엔지니어는 제조업체에 접근하기 전에 정확한 흐름 데이터를 꼼꼼하게 통합해야 합니다. 특정 매체 유형, 기준 유량, 필요한 온도 유지 범위 및 사용 가능한 플랜트 난방 인프라를 문서화하십시오. 이 데이터를 활용하면 공급업체를 생산적으로 참여시킬 수 있습니다.
최종 후보 공급업체에게 포괄적인 기술 도면을 요청하여 즉각적인 조치를 취하세요. 정확한 압력 강하 계산을 요구하고 샘플 MTR을 요청하여 품질 관리 프로세스를 검증하십시오. 적절한 선행 엔지니어링은 장기적인 운영 성공을 보장하고 점성 유체 취급과 관련된 심각한 위험을 제거합니다.
A: 재킷 설계 압력은 기본 라인 압력과 독립적으로 작동합니다. 내부 밸브는 공정 매체에 대해 클래스 300 등급을 가질 수 있지만 외부 재킷은 일반적으로 표준 유틸리티 압력을 처리하도록 설계되었습니다. 재킷은 일반적으로 표준 포화 증기 또는 순환 열 오일을 안전하게 담기 위해 약 150PSI(10Bar) 등급을 갖습니다.
A: 애프터마켓 개조를 강력히 권장합니다. 현장에서 표준 밸브 본체에 재킷을 용접하면 금속의 성질이 바뀌고 압력 경계 무결성이 손상됩니다. 공장에서 설계된 재킷 밸브는 특정 벽 두께를 특징으로 하며 엄격한 용접 후 열처리를 거쳐 열 응력 하에서 안전을 보장합니다.
A: 제조업체는 PEEK 또는 가공된 금속 대 금속 시트와 같은 특수 고온 시트 재료를 사용합니다. 또한 활하중 스템 패킹 시스템도 통합되어 있습니다. 벨빌 와셔는 패킹 링에 기계적인 힘을 지속적으로 가하여 극심한 열 순환 중에 재료의 팽창과 수축을 보상합니다.
A: 예, 재킷을 추가하면 일반적으로 표준 치수가 변경됩니다. 설계에는 재킷 쉘을 수용하기 위해 대형 플랜지가 필요하기 때문에 면간 거리가 표준 비재킷 밸브와 거의 일치하지 않습니다. 제조업체의 치수 도면을 면밀히 검토해야 합니다. 이는 기존 표준 배관 간격을 즉시 대체할 수 있는 경우가 거의 없기 때문입니다.
