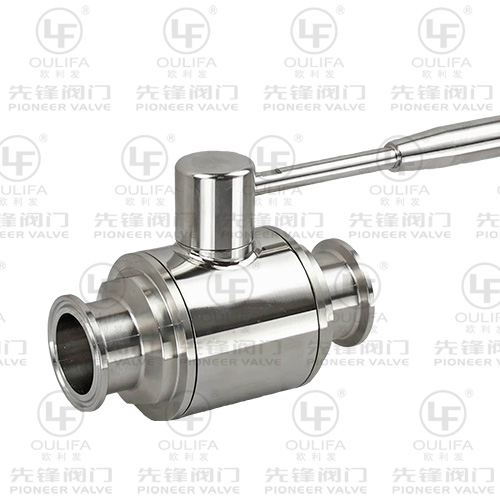

위생 처리 라인의 유체 우회 및 외부 누출은 양조, 유제품, 추출 및 산업 부문 전반에 걸쳐 복합적인 비용을 초래합니다. 하나의 손상된 조인트로 인해 제품 손실, 배치 오염 및 전체 생산 일정을 방해하는 계획되지 않은 가동 중지 시간이 발생합니다. 이지만 삼중 클램프 볼 밸브 연결은 안전한 모듈식 배관을 위한 업계 표준 표면 결합에 의존하기 때문에 설치 오류, 열 주기 및 기계적 응력에 매우 취약합니다. 페럴 면과 개스킷 사이의 경계면은 무균 경계를 유지하기 위해 정밀한 정렬과 균일한 압축이 필요합니다. 이러한 변수를 무시하면 시스템은 필연적으로 압력을 받아 실패합니다.
이러한 실패의 근본 원인을 진단하고, 설치 프로토콜을 수정하고, 엄격한 유지 관리 루틴을 확립하면 누출이 영구적으로 제거됩니다. 이 가이드는 유체 이송 라인을 보호하고 개스킷 성능을 최적화하며 과도한 힘에 의존하지 않고 전체 시스템 무결성을 유지할 수 있는 체계적인 프레임워크를 제공합니다.
힘에 따른 정렬: 대부분의 누출은 클램프 견고성이 부족하지 않은 배관 변형 및 정렬 불량으로 인해 발생합니다. 강제로 연결하면 개스킷이 손상됩니다.
개스킷 무결성: 올바른 엘라스토머 또는 PTFE 프로파일을 선택하는 것이 중요합니다. 과도하게 조이면 돌출, 변형 및 최종 고장이 발생합니다.
유지 관리 현실: 밸브 본체에 갇힌 유체는 동결 또는 압력으로 인한 누출을 방지하기 위해 청소하는 동안 특정 작동 절차(예: 45도 회전 및 내부 분출)가 필요합니다.
부품 소싱: 검증된 위생 볼 밸브 제조업체의 정밀 가공 부품을 활용하면 미세 누출로 이어지는 치수 차이가 줄어듭니다.
배관 시스템은 진동, 열팽창 및 유압 충격을 받기 쉬운 동적 환경입니다. 다운스트림 배관에 적절한 지지력이 부족하면 스테인리스 스틸 튜브의 무게가 라인의 가장 약한 지점으로 직접 전달됩니다. 무거운 공압식 또는 전기식 액추에이터를 밸브 본체에 직접 장착하면 이 문제가 더욱 커집니다. 결합된 무게는 연결부에 측면 및 전단 응력을 가하는 모멘트 암을 생성하여 위생 볼 밸브 누출 로 직접 이어집니다..
측면 응력은 개스킷의 균일한 압축을 파괴합니다. 3중 클램프 연결은 두 개의 페룰 면을 동일하게 압착하는 클램프의 각진 내부 홈에 의존합니다. 파이프가 처지면 개스킷 하단이 과도하게 압축되고 상단이 과소 압축됩니다. 이러한 고르지 않은 하중은 유체가 빠져나가는 미세한 경로를 만듭니다. 작업자는 종종 클램프를 더 조여 이 문제를 해결하려고 시도합니다. 이러한 반응은 개스킷 바닥만 찌그러뜨리고 재료 파손을 가속화합니다. 올바른 진단을 위해서는 클램프를 풀고 파이프 동작을 관찰해야 합니다. 클램프를 푸는 순간 파이프가 정렬에서 벗어나면 배관 변형이 누출의 근본 원인입니다.
현장에서 기계적 변형을 올바르게 진단하려면 다음 검사 단계를 따르십시오.
클램프 너트를 세 번 완전히 돌려 푸십시오.
페럴 면을 관찰하세요. 분리되거나 측면으로 이동하면 라인에 장력이 가해집니다.
가장 가까운 파이프 행거까지의 거리를 확인하세요. 지지대는 밸브 어셈블리로부터 12인치 이내에 있어야 합니다.
개스킷이 고르지 않게 편평해졌는지 검사합니다. 이는 장기간 중심에서 벗어난 하중을 나타냅니다.
개스킷은 밀봉을 형성하기 위해 특정 비율로 압축되도록 설계되었습니다. 과도한 조임으로 인해 이 압축 한계를 초과하는 것은 접합 실패의 주요 원인입니다. EPDM 및 Viton과 같은 고체 엘라스토머는 파쇄될 때 파이프라인 바깥쪽으로 또는 페룰 가장자리를 지나 바깥쪽으로 돌출됩니다. 이러한 압출은 흐름 경로를 방해하고 박테리아의 은신처 지점을 생성하며 씰의 구조적 무결성을 파괴합니다. EPDM 개스킷이 과도한 압축으로 인해 조각나기 시작하면 제품 흐름에 검은 얼룩이 나타나는 경우가 많습니다.
엘라스토머 코어 위에 PTFE 외부 쉘이 있는 봉투 개스킷은 변형에 특히 취약합니다. 견고한 PTFE 쉘은 고르지 않은 압력이 가해지면 휘거나 갈라질 수 있습니다. 게다가 화학적 비호환성 및 열적 저하로 인해 가스켓이 부서질 수 있습니다. 추출 또는 고온 양조 응용 분야에서 표준 EPDM 개스킷을 공격적인 용매에 노출시키거나 장기간 증기 멸균을 하면 재료가 경화되거나 수축되거나 용해됩니다. 엘라스토머가 기억력과 탄력성을 잃으면 더 이상 금속 배관의 자연적인 팽창과 수축을 보상할 수 없습니다. 그 결과 아무리 조여도 해결되지 않는 지속적인 물방울이 발생합니다.
스테인레스 스틸 패스너는 마모로 악명 높습니다. 이는 두 개의 금속 표면이 무거운 하중을 받을 때 서로 미끄러질 때 발생하는 냉간 용접의 한 형태입니다. 스테인리스 스틸 스레드의 보호 산화물 층이 벗겨져 원시 금속이 융합될 수 있습니다. 클램프 실이 쓸려가면 뚜렷한 삐걱거리는 소리가 나고 완전히 묶입니다.
이 바인딩은 잘못된 압박감을 만듭니다. 작업자는 렌치에 엄청난 저항을 느끼고 클램프가 완전히 고정되었다고 가정합니다. 실제로는 클램프가 페룰 면에 충분한 압력을 가하기 전에 나사산이 고착되었습니다. 개스킷은 압축되지 않은 상태로 유지되며 가압 시 조인트가 즉시 누출됩니다. 새로 조립된 라인의 누출 문제를 해결하려면 적절하게 토크가 적용된 클램프와 마모된 나사 사이의 차이를 인식하는 것이 필수적입니다. 클램프 반쪽이 눈에 띄게 함께 당겨지기 전에 너트가 갑자기 회전을 멈춘다면 나사산이 마모된 것입니다.
표준 볼 밸브의 기계적 설계는 본질적으로 격리된 내부 공동을 생성합니다. 볼에는 유체 통로를 위한 중공 구멍이 있지만 밸브가 닫힌 위치로 회전하면 소량의 유체가 볼 외부와 밸브 본체 내부 사이의 빈 공간에 갇히게 됩니다. 이 갇힌 유체는 주 파이프라인 압력으로부터 완전히 격리됩니다.
갇힌 유체가 온도 변화에 노출되면 심각한 합병증이 발생합니다. 뜨거운 CIP(Clean-in-Place) 주기 동안 갇힌 액체가 가열되어 팽창합니다. 액체는 비압축성이므로 열팽창으로 인해 밸브의 정격 압력을 쉽게 초과하는 막대한 내부 압력이 발생합니다. 이 국부적인 압력 스파이크는 내부 시트를 바깥쪽으로 밀고 비틀리게 하거나 페룰 면을 밀어 외부 삼중 클램프 연결이 누출되도록 합니다. 반대로 추운 환경에서는 갇힌 물이 얼거나 팽창할 수 있습니다. 얼음 팽창으로 인해 스테인리스 스틸 밸브 본체가 물리적으로 깨지거나 PTFE 시트가 영구적으로 파손됩니다.
배관 변형을 제거하려면 연결하기 전에 부하 지원 프로토콜을 엄격하게 준수해야 합니다. 파이프 행거와 지지대는 튜브, 유체 및 부착된 하드웨어의 전체 무게를 지탱할 수 있도록 계산된 간격으로 설치해야 합니다. 표준 경험 법칙에 따르면 무거운 자동화 밸브 어셈블리의 6~12인치 내에 구조적 지지대를 배치해야 합니다. 얇은 페룰 립이 50파운드의 스테인리스강과 유체를 지탱할 것이라고는 기대할 수 없습니다.
설치 순서가 중요합니다. 트라이 클램프는 연결만 고정해야 합니다. 잘못 정렬된 파이프를 함께 당기는 도구로 사용해서는 안됩니다. 개스킷과 클램프를 적용하기 전에 두 개의 페룰 면을 수동으로 모으십시오. 제자리에 고정하기 위해 물리적인 힘을 가하지 않고도 수평으로 완벽하게 동심원으로 결합되어야 합니다. 페룰을 정렬하기 위해 튜브를 밀거나 당기거나 구부려야 하는 경우 배관을 다시 절단하거나 다시 용접하거나 다시 지지해야 합니다. 응력이 없는 휴식 상태를 달성하는 것은 누출 방지 조인트의 절대적인 기초입니다.
개스킷 재료를 공정 유체, 온도 및 세척 방식에 맞추면 조기 재료 고장을 방지할 수 있습니다. 전체 시설에 대해 하나의 개스킷 유형을 표준화하면 공격적인 적용 영역에서 국부적인 오류가 발생하는 경우가 많습니다. 각 재료의 특정 특성을 이해하면 장기적인 접합 무결성이 보장됩니다.
재료 | 온도 범위 | 내화학성 | 최고의 애플리케이션 사용 사례 |
|---|---|---|---|
EPDM | -30°F ~ 300°F | 물, 증기, 약산에 탁월합니다. 오일에는 좋지 않습니다. | 표준 양조, 유제품 및 일반 온수/CIP 라인. |
FKM (바이톤) | -20°F ~ 400°F | 오일, 연료 및 다양한 화학물질에 탁월합니다. | 식물 추출, 에센셜 오일, 고온 공정. |
고체 PTFE | -100 ° F ~ 450 ° F | 거의 보편적인 내화학성. 압축률이 낮습니다. | 공격적인 용제, 가혹한 CIP 화학 물질, 극한의 온도. |
PTFE 봉투 | -20°F ~ 400°F | 엘라스토머 압축성으로 내화학성이 높습니다. | 내화학성이 필요하지만 유연성이 필요한 응용 분야. |
강한 용매, 식물 추출 또는 매우 공격적인 CIP 화학 물질을 사용하는 작업의 경우 고체 PTFE 개스킷과 함께 PTFE 위생 볼 밸브를 배치하면 필요한 화학적 불활성이 제공됩니다. 고체 PTFE는 탄성이 부족하기 때문에 보다 정밀한 토크 적용이 필요하지만 극심한 화학적 노출에도 제품이 저하되거나 부풀어오르거나 오염되지 않습니다. EPDM처럼 고르지 않은 간격을 채우기 위해 재료가 압축되지 않으므로 고체 PTFE를 사용할 때 배관이 완벽하게 정렬되었는지 확인해야 합니다.
철저한 추측에 의존하면 유체 라인 전반에 걸쳐 일관되지 않은 압축이 보장됩니다. 다양한 클램프 스타일에는 개스킷을 손상시키지 않고 최적의 밀봉을 달성하기 위해 특정 토크 값이 필요합니다. 단일 힌지 클램프, 이중 힌지 클램프 및 고압 볼트 체결 클램프는 모두 페룰 표면 전체에 힘을 다르게 분배합니다.
보정된 토크 렌치 프로토콜을 구현하면 작업자 오류가 제거됩니다. 표준 엘라스토머 개스킷의 경우 토크 요구 사항은 일반적으로 25~30인치-파운드입니다. 견고한 PTFE 개스킷은 강성으로 인해 적절한 밀봉을 달성하기 위해 최대 50인치-파운드가 필요할 수 있습니다. 클램프 및 개스킷 제조업체가 제공한 특정 토크 지침을 항상 참조하십시오. 단일 힌지 클램프에 과도한 토크를 가하면 힌지가 늘어나 클램프의 압력 유지 능력이 영구적으로 손상됩니다.
정확한 토크 적용을 보장하고 나사산 마모를 방지하기 위해 유지 관리 팀은 식품 등급 고착 방지 화합물이나 테프론 페이스트를 클램프 메커니즘의 외부 나사산에 도포해야 합니다. 이 윤활은 마찰을 줄여 너트가 부드럽게 회전하고 회전력을 클램핑력으로 직접 변환할 수 있게 해줍니다. 윤활된 나사산은 토크 렌치가 딸깍 소리를 낼 때 페럴 면이 실제로 지정된 값으로 압축되도록 보장합니다.
압력으로 인한 누출과 박테리아 성장을 방지하려면 청소 및 소독 중에 볼 밸브의 내부 공간을 관리하는 것이 필수입니다. 닫힌 밸브는 유체를 가두기 때문에 표준 CIP 흐름은 볼 외부나 밸브 본체의 내부 벽을 청소하지 않습니다. 해결책은 45도 퍼지 프로토콜입니다. 이 기술을 구현하면 시설의 모든 삼중 클램프 위생 밸브가 보호됩니다.
청소 주기 동안 작업자는 밸브 핸들을 부분적으로 열린 위치인 45도까지 수동으로 돌려야 합니다. 이 방향에서는 볼의 구멍이 체강 내부에 노출됩니다. 이를 통해 고속 CIP 유체가 데드 스페이스를 통과하여 미립자를 씻어내고 내부 표면을 살균할 수 있습니다.
액체 세척 후 밸브가 45도 각도를 유지하는 동안 압축 공기 또는 불활성 가스를 사용하여 시스템 내부에서 불어내야 합니다. 이 내부 분출은 캐비티에 남아 있는 모든 액체를 배출합니다. 시스템 가동 중지 시간 동안 밸브를 이 위치에 두면 유체가 갇혀서 동결, 팽창 또는 미생물 성장을 방지할 수 있습니다. 이 간단한 작동 습관은 치명적인 압력 스파이크로부터 내부 시트와 외부 삼중 클램프 연결을 보호합니다.
45도 퍼지는 인라인 청소를 크게 향상시키지만, 표준 다중 피스 볼 밸브는 본질적으로 분해하지 않고 완전히 살균하기가 어렵습니다. 유체 및 미세한 미립자는 PTFE 시트 뒤와 밸브 본체 어셈블리의 나사산으로 이동할 수 있습니다. 시간이 지남에 따라 이러한 축적은 내부 밀봉을 손상시키고 배치 오염의 벡터를 만듭니다.
중요한 애플리케이션의 진정한 위생 처리에는 물리적 COP(Clean-Out-of-Place) 분해가 필요합니다. 시설에서는 라인에서 밸브를 완전히 제거하고, 본체 부분의 볼트를 풀고, 내부 시트와 씰을 물리적으로 검사하기 위한 엄격한 일정을 수립해야 합니다. 분해하는 동안 작업자는 볼의 흠집, PTFE 시트의 변형 및 페룰 개스킷의 편평화를 찾아야 합니다. 재설치 시 누출 방지 밀봉을 보장하기 위해 재조립하기 전에 마모된 모든 구성 요소를 교체해야 합니다.
유지 관리 요구 사항에도 불구하고 볼 밸브는 특정 공정 조건에 여전히 필수 불가결합니다. 이는 밸브 전반에 걸쳐 압력 강하가 거의 0이 되는 막힘 없는 전체 포트 흐름 경로를 제공합니다. 이 특성은 점성이 높은 유체, 무거운 시럽 또는 다른 밸브 유형을 막을 수 있는 큰 미립자가 포함된 제품을 이송할 때 중요합니다.
또한 라인 피깅을 활용하는 시스템에는 볼 밸브가 필요합니다. 파이프라인 돼지는 완전히 열린 직접 통과할 수 있어 위생 삼중 클램프 볼 밸브를 방해 없이 완전한 제품 회수 및 기계적 라인 청소가 가능합니다. 공정에서 엄격한 온/오프 격리, 높은 유속, 마모성 또는 점성 매체를 흐름 제한 없이 처리할 수 있는 능력이 요구되는 경우 볼 밸브 아키텍처를 유지하는 것은 타협할 수 없습니다.
청소의 복잡성으로 인해 만성 누출이 지속되는 시나리오에서는 버터플라이 밸브로 전환하는 것이 실행 가능한 대안이 됩니다. 버터플라이 밸브는 흐름을 차단하거나 허용하기 위해 회전하는 중앙 디스크를 갖춘 매우 유선형적인 디자인을 특징으로 합니다. 결정적으로, 그들은 고립된 내부 공동을 갖고 있지 않습니다. 이렇게 하면 유체 갇힘, 열팽창 파열의 위험과 45도 퍼지 프로토콜의 필요성이 제거됩니다.
버터플라이 밸브는 매우 쉽게 제자리에서 청소할 수 있으며 위생 처리를 위해 수동으로 완전히 분해할 필요가 거의 없습니다. 그러나 이러한 전환에는 개념적 균형이 필요합니다. 중앙 디스크는 완전히 열린 경우에도 흐름 경로에 남아 있어 약간의 흐름 제한과 측정 가능한 압력 강하를 생성합니다. 또한 버터플라이 밸브는 일반적으로 내구성이 뛰어난 볼 밸브에 비해 최대 압력 등급이 낮습니다. 공정 엔지니어는 특정 유체 라인의 유압 요구 사항과 CIP의 용이성을 비교해야 합니다.
페럴 면의 치수 정확도가 삼중 클램프 연결의 성공 여부를 결정합니다. 가공 공정의 미세한 차이로 인해 개스킷 압축이 고르지 않고 누출이 불가피해집니다. 심사하려면 위생 볼 밸브 제조업체를 기본 사양을 넘어서 정밀 엔지니어링 증거를 요구해야 합니다.
평판이 좋은 제조업체는 3A 위생 표준을 엄격히 준수하여 내부 형상에 틈이 없고 표면 마감이 정확한 거칠기 평균(Ra) 사양을 충족하는지 확인합니다. 일반적으로 위생 마감에는 32마이크로인치 이상의 Ra가 필요합니다. 모든 구성 요소에 대해 검증 가능한 재료 테스트 보고서(MTR)가 제공되어야 하며 압력 하에서 내식성과 구조적 무결성을 보장하기 위해 스테인리스강의 정확한 화학적 구성을 추적해야 합니다.
다양한 애프터마켓 공급업체의 구성 요소를 혼합하고 매칭하면 공차 스태킹이 도입됩니다. 한 공급업체의 페룰은 다른 공급업체의 클램프와 면 각도 또는 홈 깊이가 약간 다를 수 있습니다. 이렇게 서로 일치하지 않는 구성품을 조립하면 개스킷에 고르지 않은 힘이 가해져 고장 가능성이 급격히 높아집니다.
OEM 위생 볼 밸브를 표준화하면 밸브 본체, 페룰, 내부 시트 및 교체 키트가 응집력 있는 장치로 작동하도록 설계됩니다. OEM 구성 요소는 정확한 독점 공차에 맞게 가공되어 페룰 표면의 플러시 결합을 보장합니다. 애프터마켓 변수와 위조 부품을 제거함으로써 시설은 전체 배관 네트워크에서 예측 가능하고 반복 가능한 밀봉을 달성할 수 있습니다.
위생 처리 라인의 누출을 방지하려면 기계적 정렬, 재료 과학 및 운영 원칙을 우선시하는 전체적인 접근 방식이 필요합니다. 단순히 누출 클램프를 더 조이는 것은 부품 고장을 가속화하는 대응 조치입니다. 영구 솔루션에는 전단 응력을 제거하기 위한 적절한 배관 지원, 균일한 개스킷 압축을 보장하기 위한 정확한 토크 렌치 적용, 청소 주기 중 엄격한 캐비티 관리가 필요합니다.
유체 이송 라인을 보호하려면 다음 조치를 취하십시오.
모든 배관 지지대에 대한 물리적 감사를 수행하여 밸브 연결부에 무게가 지탱되지 않는지 확인합니다.
모든 CIP 주기에 대한 표준 운영 절차에 45도 내부 파열 프로토콜을 구현하십시오.
모든 유지보수 토크 렌치를 보정하고 클램프 스레드에 식품 등급 고착 방지제 사용을 의무화합니다.
화학적 분해가 있는 경우 고성능 PTFE 교체품으로 업그레이드하려면 인증된 제조업체에 문의하세요.
A: 고온 CIP 유체는 스테인레스 스틸 배관과 개스킷 재료에 열팽창을 발생시킵니다. 이러한 급속한 팽창과 그에 따른 수축은 관절에 가해지는 압축 하중을 이동시킵니다. 냉각 중에 클램프에 토크를 가하면 열 순환으로 인해 연결이 느슨해질 수 있습니다. 시스템이 작동 온도에 도달한 후 클램프를 다시 토크하면 이 문제가 해결되는 경우가 많습니다.
A: 아니요. 테프론 테이프는 NPT 나사형 파이프 연결부를 밀봉하기 위해 엄격하게 설계되었습니다. 삼중 클램프 페룰 표면에 테이프를 붙이면 개스킷이 제대로 장착되지 않고 누출이 보장됩니다. 그러나 마모를 방지하려면 클램프 메커니즘의 외부 나사산에 테플론 페이스트나 식품 등급 고착 방지제를 사용해야 합니다.
A: 페룰 가장자리를 지나 돌출되거나 돌출되지 않고 개스킷이 단단히 장착되고 균일하게 압축될 때까지 클램프를 조여야 합니다. 보정된 토크 렌치를 사용하는 것이 가장 좋습니다. 표준 탄성중합체 개스킷에는 일반적으로 25~30인치-파운드의 토크가 필요한 반면, 고체 PTFE 개스킷에는 최대 50인치-파운드가 필요할 수 있습니다.
A: 유체가 닫힌 볼을 우회할 때 내부 누출이 발생합니다. 이는 일반적으로 유체 라인의 연마 입자로 인해 손상된 자국이 있는 내부 시트로 인해 발생합니다. 또한 열적 저하, 호환되지 않는 유체의 화학적 공격 또는 볼을 닫힌 위치로 완전히 회전시키지 못하는 액추에이터로 인해 발생할 수도 있습니다.
A: 배수 및 살균 과정 중에 밸브 손잡이를 45도 각도로 돌려야 합니다. 부분적으로 열린 위치에서는 내부 공동이 노출됩니다. 이 위치에 있으면 압축 공기나 가스를 사용하여 내부에서 시스템을 불어내어 갇힌 액체가 얼거나 팽창하기 전에 모두 제거하십시오.
A: 응용 프로그램에 따라 다릅니다. EPDM 또는 Viton과 같은 고체 엘라스토머는 표준 공정에 탁월한 유연성과 밀봉성을 제공합니다. PTFE 엔벨로프 개스킷은 거친 용매에 대해 우수한 내화학성을 제공하지만 과도하게 조이거나 고르지 못한 배관 변형에 노출될 경우 변형 위험이 더 높습니다.
