버터플라이 밸브는 이를 작동하는 시스템만큼만 효과적입니다. 가장 완벽하게 밀봉된 부식 방지 밸브라도 작동 방법이 용도에 맞지 않으면 제 기능을 수행할 수 없습니다. 이해하는 것은 버터플라이 밸브 시스템 의 밸브 작동 옵션을 화학 공장, 수처리 시설, 식품 생산 라인 및 HVAC 시스템 전반에 걸쳐 안정적인 흐름 제어가 필요한 엔지니어, 조달 전문가 및 유지 관리 팀에게 필수적입니다.
밸브 작동은 밸브를 열거나 닫거나 조절하는 데 사용되는 메커니즘을 나타냅니다. 수동 작업은 다양한 응용 분야에서 작동하지만 전기, 공압 또는 유압 등의 자동화된 작동을 통해 원격 제어, 정확한 위치 지정 및 프로세스 제어 시스템과의 통합이 가능합니다. 이 가이드는 특히 버터플라이 밸브 작동 에 중점을 두고 웜 기어 버터플라이 밸브 와 같은 수동 옵션을 전기 버터플라이 밸브 와 같은 자동화 솔루션과 비교하여 작동 조건에 적합한 액추에이터를 선택하는 데 도움을 줍니다.
버터 플라이 밸브 디자인은 완전 개방에서 완전 폐쇄까지 90도 회전하는 회전 디스크를 특징으로 합니다. 이 1/4 회전 작동으로 인해 본질적으로 다양한 액추에이터 유형과 호환됩니다. 그러나 디스크를 회전시키는 데 필요한 토크는 밸브 크기, 작동 압력, 매체 특성 및 시트 재질에 따라 크게 달라집니다.
잘못된 작동 방법을 선택하면 여러 가지 문제가 발생할 수 있습니다. 크기가 작은 액추에이터는 디스크를 제대로 장착하지 못해 누출이 발생할 수 있습니다. 너무 큰 액추에이터는 불필요한 비용을 추가하며 토크 제한이 제대로 구성되지 않은 경우 밸브 스템이나 디스크가 손상될 수 있습니다. 고압에서 대형 밸브를 수동으로 작동하려면 과도한 힘이 필요할 수 있으며 이로 인해 작업자가 피로하거나 부상을 입을 수 있습니다. 이해하면 밸브 작동 옵션을 이러한 함정을 피하는 데 도움이 됩니다.
수동 작동은 많은 가장 일반적이고 경제적인 선택입니다 . 버터플라이 밸브 응용 분야, 특히 작은 파이프 직경, 빈번하지 않은 작동 또는 자동화가 정당화되지 않는 예산에 대해
버터플라이 밸브 작동 의 가장 간단한 형태 는 레버 핸들입니다. 밸브 스템에 직접 부착된 금속 손잡이를 사용하면 작업자가 디스크를 손으로 돌릴 수 있습니다. 레버 핸들에는 일반적으로 밸브를 열림 또는 닫힘 위치에 고정하는 잠금 장치가 포함되어 있습니다.
레버 핸들은 적당한 압력에서 작동하며 직경이 최대 약 6인치인 밸브에 적합합니다. 밸브 위치를 시각적으로 표시합니다. 핸들이 파이프와 평행하면 밸브가 열려 있습니다. 수직이면 닫힙니다. 주요 제한 사항은 더 큰 밸브나 더 높은 차압에 필요한 물리적 힘입니다.
더 큰 버터플라이 밸브 크기 또는 더 높은 작동 압력 의 경우 웜 기어 버터플라이 밸브 구성이 표준 수동 솔루션입니다. 웜 기어 버터플라이 밸브는 핸드휠의 회전 입력을 더 느리고 높은 토크 출력으로 변환하여 밸브 디스크를 회전시키는 자동 잠금 기어 메커니즘을 사용합니다.
웜기어 버터플라이 밸브는 레버 작동에 비해 여러 가지 장점을 제공합니다. 기어 감속을 통해 운전자의 입력 힘이 배가되므로 최소한의 노력으로 대형 밸브를 열거나 닫을 수 있습니다. 자동 잠금 기능은 유량 압력 하에서도 작업자의 지속적인 입력 없이도 밸브 위치를 유지합니다. 기어박스의 위치 표시기는 밸브가 열려 있는지, 닫혀 있는지 또는 중간 위치에 있는지를 보여줍니다.
웜기어 버터플라이 밸브 는 일반적으로 6인치에서 32인치 이상까지의 밸브 크기와 최대 2.5MPa의 압력에 대해 지정됩니다. 모델 D371X-16은 산업 분야에서 널리 사용되는 웜기어 작동식 웨이퍼 버터플라이 밸브의 한 예입니다.
원격 작동, 자동화 또는 정밀한 유량 제어가 필요한 경우 전기 버터플라이 밸브가 안정적인 솔루션을 제공합니다. 전기 버터플라이 밸브는 기어 감속 장치와 결합된 전기 모터를 사용하여 밸브 디스크를 회전시킵니다. 제어판, 건물 관리 시스템 또는 프로그래밍 가능 논리 컨트롤러(PLC)의 전기 신호는 액추에이터에 밸브를 임의의 중간 각도로 열거나 닫거나 위치를 지정하도록 명령합니다.
전기 버터플라이 밸브는 1/4 회전 전기 액추에이터를 밸브 어셈블리와 통합합니다. 액추에이터에는 전기 모터, 기어 트레인, 위치 제한 스위치 및 백업 작업을 위한 수동 오버라이드 핸드휠이 포함되어 있습니다. 전원이 공급되면 모터가 기어열을 회전시켜 밸브 스템과 디스크를 회전시킵니다.
대부분의 전기 버터플라이 밸브 구성에는 밸브의 현재 상태를 제어 시스템에 다시 보고하는 위치 피드백 센서가 포함되어 있습니다. 이를 통해 자동화된 시퀀스, 원격 모니터링 및 경보 시스템과의 통합이 가능합니다. 일부 모델에는 비례 제어 기능도 있어 밸브가 단순히 완전히 열리거나 닫히는 대신 유량을 조절할 수 있습니다.
전기 버터플라이 밸브는 기존 전기 인프라와 중앙 집중식 제어 시스템을 갖춘 시설에 이상적입니다. 일반적인 응용 분야는 다음과 같습니다.
밸브가 일정에 따라 작동하거나 탱크 수위에 반응해야 하는 물 및 폐수 처리장
전동식 버터플라이 밸브 장치가 냉수 또는 온수 흐름을 조절하는 HVAC 시스템
원격 작업을 통해 작업자가 위험 지역에 접근할 수 없는 화학 처리 시설
자동화된 밸브가 변화하는 시스템 요구에 대응하는 발전소
PIONEER는 DN50에서 DN800까지의 공칭 직경에 적합한 전기 작동 기능을 갖춘 웨이퍼형 밸브인 이 모델은 1.0~2.5MPa의 압력에서 작동하며 주철, 탄소강, 스테인리스강을 포함한 본체 재질로 제공됩니다.전기 버터플라이 밸브 D971X를 제공합니다.
공압 작동은 압축 공기를 사용하여 밸브 디스크를 회전시키는 피스톤 또는 다이어프램 메커니즘을 구동합니다. 공압식 버터플라이 밸브 시스템은 전기 액추에이터가 점화 위험을 초래할 수 있는 폭발성 또는 위험한 환경에서 흔히 사용됩니다.
공압식 액추에이터는 매우 빠른 응답 시간을 제공하며 종종 1초 이내에 전체 스트로크를 완료합니다. 또한 상대적으로 단순하고 내구성이 뛰어나며 마모되는 부품이 거의 없습니다. 그러나 압축 공기 공급이 필요하며 간헐적인 작동을 위한 전기 대안보다 에너지 효율성이 떨어질 수 있습니다.
작동 유형 | 가장 좋습니다 | 장점 | 제한사항 |
|---|---|---|---|
레버 핸들 | 작은 밸브, 자주 사용하지 않음 | 저비용, 단순하고 시각적인 위치 표시 | 수동 작업 필요, 더 작은 크기로 제한됨 |
웜기어 버터플라이 밸브 | 대형 밸브, 더 높은 압력 | 토크 증배, 자동 잠금, 위치 표시기 | 레버보다 작동이 느리고 초기 비용이 높음 |
전기 나비 밸브 | 원격 조작, 자동화, PLC 통합 | 정확한 위치 지정, 피드백 신호, 무간섭 작동 | 전원 공급 장치 필요, 높은 초기 비용 |
영적인 | 위험 지역, 빠른 사이클링 | 방폭형, 빠른 응답성, 내구성 | 압축 공기가 필요하며 에너지 효율이 낮습니다. |
더 큰 버터플라이 밸브 크기에는 유동 압력과 시트 마찰을 극복하기 위해 더 높은 토크가 필요합니다. 4인치 이하의 밸브는 레버 핸들로 쉽게 작동할 수 있습니다. 6인치에서는 웜기어 버터플라이 밸브를 사용하는 것이 좋습니다. 12인치 이상에서는 기어 감속 없이는 수동 작동이 불가능하며 자동 작동이 지정되는 경우가 많습니다.
토크 요구 사항은 디스크 전체의 차압에 따라 달라집니다. 압력이 높을수록 디스크를 흐름 흐름 밖으로 이동시키는 데 필요한 힘이 증가합니다. 시트 재질도 중요합니다. 금속 시트 밸브는 일반적으로 마찰이 크기 때문에 소프트 시트 밸브보다 더 높은 작동 토크가 필요합니다.
격리 목적으로 가끔씩만 작동하는 밸브의 경우 레버 또는 웜기어 버터플라이 밸브를 사용한 수동 작동이 일반적으로 충분하고 비용 효율적입니다. 자동 배치 시스템이나 압력 제어 루프와 같이 자주 순환하는 밸브의 경우 자동화된 밸브 작동은 생산성과 일관성을 유지하는 데 필수적입니다.
현대 산업 시설은 점점 더 중앙 집중식 제어 시스템에 의존하고 있습니다. 경우 버터플라이 밸브가 PLC로부터 명령을 받거나, 센서 입력에 응답하거나, 상태를 제어실에 다시 보고해야 하는 전기 버터플라이 밸브 또는 공압 작동이 필요합니다. 수동 밸브는 이러한 기능을 제공할 수 없습니다.
극한 온도의 실외 설치의 경우 예상 범위에 맞는 액추에이터를 선택하십시오. 전동 액추에이터는 습기 및 먼지 노출에 대한 적절한 IP(침수 보호) 등급을 갖춰야 합니다. 가연성 가스나 먼지가 있는 위험 지역에서는 공압 작동 장치나 방폭형 전동 작동 장치가 필요할 수 있습니다.
버터플라이 밸브 설계 에 따라 작동 시스템에 대한 요구 사항도 달라집니다.
컴팩트한 디자인의 웨이퍼형 버터플라이 밸브 밸브는 일반적으로 더 작은 크기의 경우 레버 핸들과 더 큰 직경의 경우 웜기어 버터플라이 밸브 작동기와 결합됩니다. 얇은 프로파일은 액추에이터 장착을 방해하지 않습니다.
플랜지형 버터플라이 밸브 밸브는 무거운 액추에이터를 쉽게 수용할 수 있는 견고한 장착 표면을 제공합니다. 까다로운 응용 분야의 플랜지 밸브에는 대형 전기 또는 공압 액추에이터가 지정되는 경우가 많습니다.

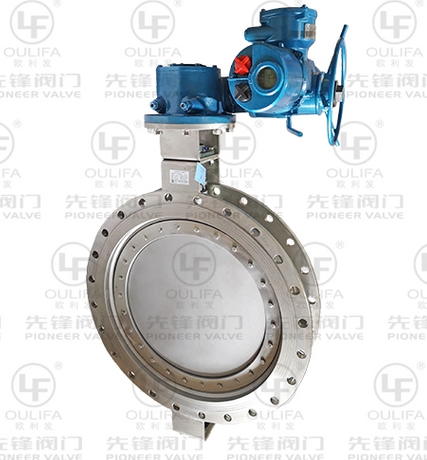

금속 시트 버터플라이 밸브 밸브는 일반적으로 금속 간 마찰로 인해 소프트 시트 밸브보다 더 높은 작동 토크가 필요합니다. 대형 액추에이터 또는 기어비가 더 높은 웜 기어 버터플라이 밸브 작동기를 권장합니다.

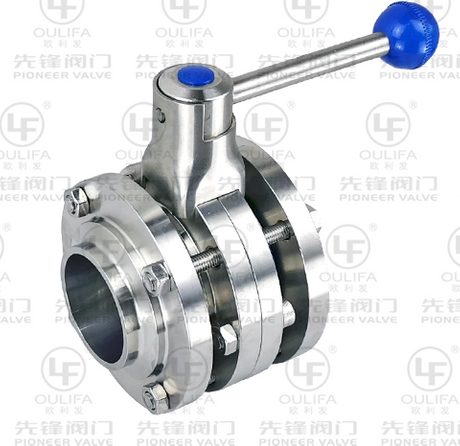

식품 및 제약 공장에 사용되는 위생 버터플라이 밸브 밸브는 수동 접촉 없이 위생적인 작동을 유지하기 위해 전기 또는 공압식 작동이 필요한 경우가 많습니다.
최신 밸브 작동 시스템에는 기능을 향상시키는 다양한 액세서리가 포함되어 있습니다.
위치 제한 스위치는 밸브가 완전히 열렸거나 완전히 닫힌 위치에 도달했을 때를 나타내는 전기 신호를 제공합니다. 이는 제어판이나 표시등에 연결됩니다.
포지셔너는 비례 제어를 허용하여 버터플라이 밸브를 완전 개방과 완전 폐쇄 사이의 모든 각도로 배치합니다. 이를 통해 단순한 온오프 작동이 아닌 정밀한 유량 조절이 가능합니다.
자동화된 밸브의 수동 오버라이드를 통해 운영자는 정전 또는 액추에이터 유지 관리 중에 밸브를 수동으로 이동할 수 있습니다. 대부분의 전기 버터플라이 밸브 액추에이터에는 이러한 목적을 위한 핸드휠이 포함되어 있습니다.
히터와 온도 조절 장치는 습한 환경에서 전동 액추에이터 내부의 응결을 방지하여 내부 구성 요소를 부식으로부터 보호합니다.
PIONEER는 다양한 응용 분야에 적합한 다양한 작동 옵션을 갖춘 전기 버터플라이 밸브 제품을 제조합니다. 버터플라이 밸브 D971X는 DN50부터 DN800까지 크기의 웨이퍼 유형 밸브에 대한 자동화된 작동을 제공합니다. 대형 밸브의 수동 작동을 위해 Worm Gear Butterfly Valve D371X-16은 안정적이고 간편한 제어를 제공합니다.
PIONEER는 또한 공압 작동, 신호 작동(위치 피드백) 및 특수 요구 사항에 대한 맞춤형 작동 솔루션을 제공합니다. 모든 PIONEER 밸브는 정수압 테스트 및 가스 누출 테스트를 포함한 엄격한 공장 테스트를 거치며, 작동 시스템은 적절한 토크 출력 및 위치 제어가 검증되었습니다.
Q1: 수동 작동 시 레버 핸들과 웜기어 버터플라이 밸브의 차이점은 무엇입니까?
레버 핸들은 더 작은 밸브의 빠른 1/4 회전 작동을 위해 밸브 스템을 직접 돌리는 반면, 웜 기어 버터플라이 밸브는 더 큰 밸브의 더 쉬운 작동을 위해 힘을 배가시키고 지속적인 손 압력 없이 자동으로 위치를 유지하는 기어 메커니즘을 사용합니다.
Q2: 수동 액추에이터 대신 전동 버터플라이 밸브를 선택해야 하는 경우는 언제입니까?
원격 작동, 자동 제어 시스템 통합, 빈번한 사이클링 또는 정밀한 유량 조절이 필요한 경우(수동 작동이 비실용적이거나 비효율적인 상황)에는 전기 버터플라이 밸브를 선택하십시오 .
Q3: 기존 수동 버터플라이 밸브에 전동 액추에이터를 추가할 수 있나요?
예, 많은 버터플라이 밸브 설계에서는 밸브 스템과 장착 브래킷이 액추에이터의 ISO 5211 또는 기타 장착 표준과 호환되는 경우 개장된 액추에이터를 허용합니다.
밸브 작동은 작동 효율성, 안전성 및 총 소유 비용에 직접적인 영향을 미치는 와 같은 수동 옵션은 버터플라이 밸브 선택 에서 중요한 고려 사항입니다 . 웜 기어 버터플라이 밸브 레버 핸들이 부족한 대형 밸브에 안정적이고 저렴한 작동을 제공합니다. 와 같은 자동화된 솔루션을 전기 버터플라이 밸브 사용하면 까다로운 응용 분야에 대한 원격 제어, 시스템 통합 및 정밀한 변조가 가능합니다. 작동 유형을 밸브 크기, 작동 압력, 사용 빈도 및 제어 요구 사항에 맞춰 엔지니어는 성능과 경제성 모두를 위해 유체 처리 시스템을 최적화할 수 있습니다. WENZHOU PIONEER VALVE은 레버, 웜기어 버터플라이 밸브 및 전기 버터플라이 밸브 구성을 포함한 전체 범위의 버터플라이 밸브 작동 옵션을 제공합니다 . 귀하의 파이프라인에 적합한 작동 솔루션을 찾고 계십니까? PIONEER 기술팀과 상담하세요 . 특정 토크 요구사항과 제어 환경에 따라 최적의 밸브 작동 방법을 선택하는 데 도움이 될 것입니다.
