밸브 하나가 고장나면 전체 맥주 배치가 손상됩니다. 이러한 기계적 결함은 제품 리콜, 생산 중단 시간 연장, 심각한 미생물 오염으로 이어집니다. 유체 흐름 제어 및 압력 관리와 엄격한 위생 요구 사항의 균형을 맞추는 것은 지하실 바닥에 주요 엔지니어링 과제를 제기합니다. 신뢰할 수 있는 위생 버터플라이 밸브가 필요합니다 . 배치 무결성을 유지하고 원활한 운영을 유지하려면 이 가이드는 올바른 밸브 구성을 평가, 크기 조정 및 지정하기 위한 기술 프레임워크를 제공합니다. 프로세스 위치, 자동화 요구 사항, 기존 파이프라인 인프라를 기반으로 구성 요소를 선택하는 방법을 살펴보겠습니다. 시트 재료를 세척용 화학 물질과 일치시키고 유지 관리 일정에 맞는 끝 연결부를 선택하는 방법을 배우게 됩니다. 양조장 파이프라인을 위한
연결 유형은 유지 관리 속도와 시스템 영속성을 결정합니다. 삼중 클램프 연결은 수동 청소를 위한 신속한 고장을 제공하고 맞대기 용접 연결은 영구적인 고압 CIP 라인에 구조적 무결성을 제공합니다.
엘라스토머 시트 선택은 열 및 화학적 저항성에 매우 중요합니다. 시트 재료(EPDM, 실리콘, FKM)를 특정 세척 화학물질 농도 및 SIP 온도에 맞추면 조기 성능 저하를 방지할 수 있습니다.
작동 선택이 자동화 확장성을 정의합니다. 수동 다중 위치 핸들에서 공압 작동기로 전환하려면 현재 압축 공기 인프라와 미래 자동화 목표를 평가해야 합니다.
공급업체 심사를 통해 규정 준수 및 안전 보장: 재료 테스트 보고서(MTR) 및 위생 인증(3-A, FDA)은 오염 위험을 완화하고 배치 무결성을 보장하기 위해 협상할 수 없습니다.
이 장비의 기본 작동은 간단한 메커니즘에 의존합니다. 중앙 스템이 회전하면 금속 디스크가 유체 흐름에 평행하거나 수직으로 이동합니다. 이 메커니즘은 매우 컴팩트한 면간 치수를 제공합니다. 밀도가 높은 양조장 스키드, 지하실 스윙 패널 및 복잡한 라우팅 매니폴드에는 공간 절약형 설계가 여전히 중요합니다. 표준 2인치 장치는 선형 파이프 공간을 겨우 몇 인치만 차지합니다. 즉각적인 흐름 제어를 위해 빠른 90도 작동을 제공합니다. 체강에 액체를 가두는 경우가 많은 글로브 밸브 또는 볼 밸브와 같은 부피가 큰 대안에 비해 안정적인 밀봉 성능을 얻을 수 있습니다. 슬림한 프로파일 덕분에 배관공은 작업자의 접근성이나 렌치 간격을 손상시키지 않고 좁은 공간에 여러 장치를 설치할 수 있습니다.
양조장 파이프라인에는 틈이 없는 내부 기하학적 구조가 필요합니다. 적절하게 지정된 양조장 위생 버터플라이 밸브는 미생물 번식을 방지합니다. 이는 엄격한 CIP(Clean-in-Place) 및 SIP(Sterilize-in-Place) 절차 중에 시스템을 보호합니다. 금속 디스크와 엘라스토머 시트 사이의 인터페이스는 완벽하게 수평을 유지해야 합니다. 시트가 고르지 않게 마모되면 액체가 스템 저널로 침투하여 대규모 오염 위험이 발생합니다. 매끄러운 내부 표면은 가성 및 과아세트산(PAA)이 모든 유기 터브와 효모 잔여물을 씻어내도록 보장합니다. 내부 금속 마감재는 엄격한 평균 거칠기(Ra) 표준(일반적으로 32마이크로인치 이상)을 충족해야 합니다. 일관된 위생은 일관된 맥주 맛, 제로 디아세틸 감염 및 연장된 포장 유통기한으로 직접적으로 이어집니다.
90도 디스크 회전은 유체 역학에 큰 영향을 미칩니다. 허용 가능한 압력 강하와 유량 계수(Cv)를 정확하게 계산해야 합니다. 디스크는 완전히 열린 경우에도 흐름 경로의 중앙에 직접 위치하므로 약간의 제한이 발생합니다. 시스템은 전단 응력이나 캐비테이션을 유발하지 않고 무거운 맥아즙, 완성된 맥주 및 독한 세척 용액을 이동해야 합니다. 이 장치는 온/오프 애플리케이션에 대해 액체의 흐름을 효과적으로 조절합니다. 그러나 정확한 조절 작업에는 덜 이상적입니다. 부분적으로 열린 디스크를 지나 유체를 밀어 넣으면 심각한 난류가 발생합니다. 이러한 난류는 수확 중에 민감한 효모 세포를 손상시키고 완성된 맥주 라인에 원치 않는 거품을 발생시킵니다. 크기를 적절하게 조정하면 내부 직경이 튜브와 정확하게 일치하여 원활하고 방해받지 않는 흐름 경로가 유지됩니다.
양조장 작업은 급격한 온도 변화 동안 파이프라인 구성 요소에 엄청난 기계적 스트레스를 가합니다. 212°F의 끓는 맥아즙에서 35°F의 차가운 술로 즉시 이동하면 시스템에 충격이 가해집니다. 스테인레스 스틸 부품은 다양한 속도로 팽창하고 수축합니다. 밸브는 심한 열팽창에도 안정적인 밀봉을 유지해야 합니다. 금속 디스크와 엘라스토머 시트는 이러한 극심한 온도 변동 중에 동적으로 상호 작용합니다. 시트 재료에 열 복원력이 부족하면 변형되거나 밸브 본체에서 돌출됩니다. 이러한 변형으로 인해 지하실 바닥으로 즉시 누출이 발생하고 제품 흐름에 산소가 유입됩니다. 높은 열 순환을 흡수하도록 특별히 설계된 구성 요소를 선택하면 이러한 치명적인 중간 추출 실패를 방지할 수 있습니다.
클램프온 빠른 연결 유형은 지하실 바닥에서 뚜렷한 작동상의 이점을 제공합니다. 특별한 도구 없이도 신속한 조립과 분해가 가능합니다. 배치해야 합니다 . 이송 호스, 휴대용 펌프 카트 및 임시 라우팅 설정에 빈번한 수동 검사 또는 수동 COP(Cleaning Out of Place)가 필요한 영역에 적합합니다. 작업자는 몇 분 만에 배관 섹션을 분해하여 막힌 부분을 제거하거나 시트를 검사할 수 있습니다. 양조를 위해 3중 클램프 버터플라이 밸브를
이러한 유연성으로 인해 특정 기계적 절충안이 발생합니다. 재조립할 때마다 과도하게 조일 가능성이 있습니다. 운전자는 종종 클램프의 윙너트에 너무 많은 토크를 가합니다. 이로 인해 개스킷이 제품 스트림으로 압출됩니다. 압출된 개스킷은 흙과 박테리아가 쌓이는 물리적 댐을 만들어 안정적인 밀봉 성능을 저하시킵니다. 토크 제한에 대한 적절한 교육을 통해 이러한 일반적인 지하실 문제를 예방할 수 있습니다.

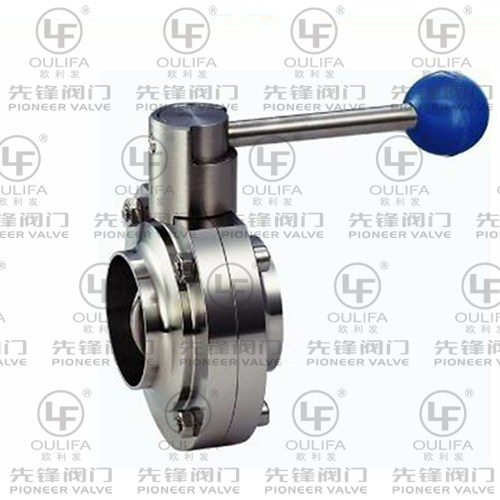

용접 연결은 영구 파이프라인 설치에 탁월한 구조적 이점을 제공합니다. 연결 지점에서 외부 클램프와 개스킷이 필요하지 않아 잠재적인 누출 경로가 제거됩니다. 지정합니다 . 기본 프로세스 헤더의 원심 펌프 근처의 자동화된 라우팅 매트릭스와 진동이 심한 영역을 매우 잘 처리합니다. 파이프에서 밸브 본체로의 원활한 전환은 최적의 흐름과 제로 풀링을 보장합니다. 맥주 라인용 맞대기 용접 버터플라이 밸브를
이러한 영속성은 주목할만한 설치 상충관계를 수반합니다. 설치에는 전문적인 궤도 용접 전문 지식이 필요합니다. 용접공은 용접 뒷면의 산화(슈거링)를 방지하기 위해 아르곤 가스로 파이프 내부를 백퍼징해야 합니다. 일단 설치하면 내부 수동 점검이 거의 불가능해집니다. 위생을 보장하려면 검증된 CIP 유량에 전적으로 의존해야 합니다. CIP 요법의 모든 실패는 제품 부패가 발생할 때까지 눈에 띄지 않습니다.
플랜지 연결은 대규모 양조장 유틸리티 응용 분야에 완벽하게 맞습니다. 이 지역의 파이프라인 직경은 일반적으로 4인치를 초과합니다. 설치합니다 . 도시의 주요 물 유입구에 대형 글리콜 헤더 또는 벌크 효모 처리 시스템에 매우 잘 작동합니다. 볼트 체결식 플랜지는 높은 유체 부하와 높은 라인 압력 하에서 매우 안전하고 누출 방지 연결을 제공합니다. 플랜지형 위생 버터플라이 밸브를
절충안에는 물리적 크기와 설치 노동력이 포함됩니다. 플랜지형 장치는 설치 공간이 크고 무게도 높습니다. 클램프 연결에 비해 설치 시간이 상당히 오래 걸립니다. 파이프 배관공은 개스킷 압축을 균등하게 보장하기 위해 토크 렌치를 사용하여 특정 별 모양 조임 순서를 따라야 합니다. 평평한 플랜지 면에서는 위생 표준을 유지하기 어렵기 때문에 직접적인 제품 접촉 라인에는 거의 사용되지 않습니다.
표준 연결이 양조장 현장의 특정 엔지니어링 요구 사항을 충족하지 못하는 경우가 있습니다. 기존 유럽 장비를 현대 미국 배관과 결합하려면 적응이 필요한 경우가 많습니다. 지정하면 맞춤형 위생 밸브 연결구를 이러한 통합 문제가 해결됩니다. 한쪽은 용접, 다른 쪽은 DIN 또는 SMS 나사산과 같은 혼합 끝단을 주문할 수 있습니다.
이 맞춤형 엔지니어링 프로세스는 부피가 큰 스풀 어댑터의 필요성을 최소화합니다. 어댑터를 제거하면 파이프라인의 데드 레그가 직접적으로 줄어듭니다. 데드 레그(Dead Legs)는 유체를 가두어 CIP 세척 노력을 방해합니다. 왜냐하면 포켓 내에서 화학물질의 속도가 0으로 떨어지기 때문입니다. 맞춤형 구성은 배관 레이아웃을 간소화하고 흐름 역학을 개선하며 유체 경로를 최대한 짧게 유지하여 전반적인 시스템 위생을 향상시킵니다.
재료 선택은 파이프라인 인프라의 수명과 안전성을 결정합니다. 304 스테인리스강과 316L 스테인리스강을 비교해야 합니다. 304 SS는 압축 공기, 글리콜 공급 장치 또는 표준 급수관과 같은 주변 유틸리티에 여전히 적합합니다. 그러나 모든 제품 접촉면에는 316L SS가 필수입니다. "L"은 낮은 탄소 함량을 나타내며 설치 중 용접 부식을 방지합니다. 316L에는 몰리브덴이 함유되어 있어 산성 맥주, 고염화물 양조수 및 독한 부식성 세척제에 대해 탁월한 내식성을 제공합니다.
표면 마감 요구 사항은 제품 접촉 영역에 매우 중요합니다. 특정 Ra 값을 얻으려면 금속을 기계적으로 연마해야 합니다. 표준 위생 마감에는 32마이크로인치 이상의 Ra가 필요합니다. 매끄러운 표면은 박테리아 부착을 방지하고 효과적인 CIP 주기를 촉진합니다. 전해연마는 표면을 더욱 강화하여 부식과 루즈 형성에 저항하는 수동 산화크롬 층을 생성할 수 있습니다.
엘라스토머 시트는 금속 디스크와 밸브 본체 사이에 중요한 밀봉을 형성합니다. 잘못된 재료를 선택하면 조기 고장, 누출 및 제품 오염이 보장됩니다. 일일 공정에서 엘라스토머를 특정 화학물질, 농도 및 온도에 맞춰야 합니다.
EPDM(Ethylene Propylene Diene Monomer): 이는 논쟁의 여지가 없는 양조장의 표준으로 사용됩니다. 냉수, 뜨거운 주류, 끓는 맥아즙 및 표준 CIP 화학물질(2% 가성, PAA)을 효과적으로 처리합니다. 최대 275°F의 온도를 견딜 수 있습니다. 그러나 EPDM은 유지에 대해 심각한 약점을 나타냅니다. 표준 양조에서는 관련성이 낮지만 중유를 함유한 부가물용 라인을 교차 사용하는 경우 이는 매우 중요합니다.
실리콘: 실리콘은 탁월한 고온 내성을 제공합니다. 분해되거나 녹지 않고 최대 392°F까지 SIP 증기 사이클을 처리합니다. 주요 단점은 EPDM에 비해 기계적 찢어짐 저항이 낮다는 것입니다. 실리콘 시트에 대한 금속 디스크 회전의 마찰로 인해 디스크가 더 빨리 마모되어 더 자주 교체해야 합니다.
FKM/Viton & PTFE: 매우 공격적인 화학 라인에 이 재료를 사용하십시오. PTFE(테플론)는 거의 보편적인 내화학성을 제공합니다. 향미 스캘핑이 문제가 되는 특정 향료 투여 응용 분야에 적합합니다. PTFE는 견고성이 매우 높기 때문에 밀봉을 달성하기 위해 더 높은 작동 토크가 필요하며, 이로 인해 더 큰 공압 작동기가 필요한 경우가 많습니다.
시트 재질 | 1차 양조장 적용 | 최대 온도 한계 | 주요 운영 약점 |
|---|---|---|---|
EPDM | 맥아즙, 맥주, 표준 CIP | 135°C(275°F) | 기름과 지방에 대한 저항력이 약함 |
실리콘 | 고온 SIP 라인 | 200°C(392°F) | 낮은 기계적 찢어짐 저항 |
FKM (바이톤) | 공격적인 산성 세척 라인 | 200°C(392°F) | 뜨거운 부식성에 대한 저항력이 약함 |
PTFE(테프론) | 향료 투여, 가혹한 화학 물질 | 150°C(302°F) | 단단한 재료에는 높은 토크가 필요합니다 |
소규모 양조장 및 지하실 작업에서는 수동 작업이 일반적입니다. 당김 스타일 핸들과 다중 위치 트리거 핸들 중에서 선택해야 합니다. 당김 스타일 핸들을 사용하면 간단한 2위치 잠금 장치로 빠르게 열고 닫을 수 있습니다. 내구성이 뛰어나고 비용 효율적입니다. 다중 위치 트리거 핸들은 기본적인 흐름 조절 기능을 제공합니다. 이를 통해 작업자는 녹아웃 또는 이스트 피칭 중에 흐름을 제한하기 위해 다양한 각도(종종 최대 12개 위치)에서 디스크를 잠글 수 있습니다.
수동 밸브에 크게 의존하면 인체공학적 비용과 인건비가 많이 듭니다. 작업자는 수동으로 라인을 열고 닫는 데 지하실을 돌아다니는 데 과도한 시간을 소비합니다. 사람의 실수로 인해 라우팅 실수, 우발적인 유출, CIP 화학물질이 완성된 맥주와 혼합될 위험이 높아집니다. 양조장에서 생산량이 늘어나면 수동 작업이 주요 병목 현상이 됩니다.
자동화된 양조장에는 안정적인 공압 작동이 필요합니다. 랙 앤 피니언 액추에이터로의 전환을 주의 깊게 평가하십시오. 공기-스프링(단동) 액추에이터는 압축 공기를 사용하여 열고 기계식 스프링을 사용하여 닫습니다. 이는 시설 전력 손실 시 오류 방지 메커니즘을 제공하여 라인이 자동으로 차단되도록 합니다. 공대공(복동) 액추에이터는 두 작업 모두에 압축 공기를 사용하여 견고한 PTFE 시트에 더 높은 토크를 제공하지만 기계적 안전 장치가 부족합니다.
현대 자동화는 통합 제어 장치에 의존합니다. 이 장치는 공압식 액추에이터 상단에 직접 장착됩니다. 여기에는 리미트 스위치, 솔레노이드 밸브 및 AS-i 통신 모듈이 포함됩니다. 컨트롤 탑은 중앙 PLC에 실시간 피드백을 제공합니다. 시스템은 밸브가 열리거나 닫힐 때를 정확히 파악하여 자동화된 라우팅 검증을 가능하게 하고 펌프가 켜지기도 전에 비용이 많이 드는 전송 오류를 방지합니다.
부적절한 파이프라인 설계로 인해 심각한 오염 트랩이 생성됩니다. L/D(길이 대 직경) 비율 규칙을 이해하고 적용해야 합니다. 업계 표준에서는 L/D 비율을 2:1 미만으로 유지하도록 규정하고 있습니다. 이는 가지나 막다른 곳의 길이가 주 파이프 직경의 두 배를 초과해서는 안 된다는 것을 의미합니다. 2인치 선이 있는 경우 죽은 다리는 4인치를 초과할 수 없습니다. 가지를 짧게 유지하면 CIP 유체가 토양을 제거하기에 충분한 속도로 해당 지역을 효과적으로 청소할 수 있습니다.
부적절한 설치로 인해 데드존이 생성됩니다. 어댑터, 리듀서, 불필요한 엘보우를 과도하게 사용하면 박테리아가 갇히게 됩니다. CIP 유체는 충분한 힘으로 이러한 숨겨진 영역에 도달할 수 없습니다. 항상 가능한 가장 짧은 라우팅과 최소한의 연결 수를 사용하여 파이프라인을 설계하십시오. 클램프 틈을 없애기 위해 가능하면 메인 헤더에 직접 용접하십시오.
빠르게 닫히는 90도 밸브는 파이프라인 무결성을 위협합니다. 유체 흐름이 갑자기 중단되면 워터 해머가 발생합니다. 움직이는 액체의 운동 에너지는 즉시 엄청난 압력 스파이크로 변환됩니다. 이 충격파는 배관을 통해 뒤로 이동하여 압력 센서를 손상시키고 클램프 개스킷을 날려버리고 전송 호스를 파열시킵니다.
지하실 바닥에서 이러한 위험을 사전에 완화하십시오. 직경이 큰 라인에는 천천히 닫히는 액추에이터를 사용하십시오. 공압식 액추에이터의 배기 제한 장치를 조정하여 폐쇄 속도를 줄입니다. 운동 에너지를 흡수할 수 있도록 적절한 파이프라인 고정을 보장합니다. 견고한 파이프 지지대와 행거는 급격한 유량 변화나 펌프 시동 중에 라인이 격렬하게 흔들리는 것을 방지합니다.
좌석 품질은 시간이 지남에 따라 자연스럽게 발생합니다. 올바른 작동 습관으로 인해 서비스 수명이 크게 연장됩니다. 건식 사이클링은 심각한 마찰을 야기합니다. 유체 윤활 없이 디스크를 작동하면 엘라스토머가 빠르게 찢어집니다. 식품 등급 윤활제를 바르거나 라인에 물을 먼저 흐르게 하지 않고 건식 시스템에서 자동 시퀀스를 테스트하지 마십시오.
엄격한 예방 유지보수 일정을 시행하십시오. 완전히 고장나기 전에 좌석을 교체하십시오. 마모된 시트로 인해 제품이 바닥으로 누출됩니다. 더 나쁜 것은 맥주 흐름에 미세한 양의 산소가 유입되어 급속한 부패와 판지 맛이 나빠지는 현상입니다. CIP 주기와 열충격을 추적하여 특정 시설에 대한 최적의 교체 간격을 결정하고 중앙 유지 관리 데이터베이스에 모든 좌석 변경을 기록합니다.
부품 소싱에는 엄격한 심사가 필요합니다. 평판이 좋은 위생 밸브 공급업체는 양조장에 상세한 재료 테스트 보고서(MTR)를 제공해야 합니다. 이 문서는 스테인리스강의 정확한 화학 성분을 주조 공장의 원래 열 배치까지 추적합니다. 현지 보건 검사 및 식품 안전 감사를 통과하려면 위생 설계 준수에 대한 증거가 필요합니다.
3-A 위생 표준 인증을 찾으십시오. 이는 내부 기하학적 구조가 유제품 등급 위생 요건을 충족함을 보장합니다. 모든 엘라스토머 시트에 FDA 규정 준수 인증서가 제공되는지 확인하십시오. 규정을 준수하지 않는 산업용 고무를 사용하면 독성 화합물이나 이취가 맥주에 침출될 위험이 있습니다. 적절한 문서 없이 구성 요소를 수락하지 마십시오.
공급업체의 물류 능력을 평가합니다. 교체용 시트, 핸들, 액추에이터 하드웨어 재고를 고려하세요. 부품이 파손되면 즉시 생산이 중단됩니다. 즉시 익일 배송을 위해 수리 키트를 국내에 보유하고 있는 공급업체가 필요합니다. 기본 예비 부품에 대한 긴 리드 타임으로 인해 양조 성수기에는 용납할 수 없는 지연이 발생합니다.
신뢰할 수 있는 엔지니어링 지원은 크기 조정 및 문제 해결에 도움이 됩니다. 좋은 공급업체는 파이프라인 회로도를 검토합니다. 특정 유체 역학을 기반으로 올바른 Cv 값과 작동 토크 요구 사항을 권장합니다. 배관 배관공이 설치를 시작하기 전에 비용이 많이 드는 사양 오류를 방지하는 데 도움이 됩니다.
현재 파이프라인 회로도를 감사하여 2:1 L/D 비율을 초과하는 데드 레그를 식별하고 제거하십시오.
CIP 화학물질 농도와 작동 온도를 검토하여 현재 엘라스토머 시트와의 호환성을 확인하세요.
모든 신규 설치에 대한 자재 추적성을 보장하려면 검증된 공급업체로부터 MTR 지원 견적을 요청하세요.
마찰과 열 순환으로 인해 시트가 고장나기 전에 엘라스토머 시트를 교체하기 위한 예방적 유지 관리 일정을 수립하십시오.
운전자의 피로와 라우팅 오류를 줄이기 위해 교통량이 많은 이송 라인의 공압식 액추에이터로 수동 핸들을 업그레이드하십시오.
답변: EPDM은 대부분의 양조장 응용 분야에서 업계 표준으로 사용됩니다. 최대 275°F까지 맥아즙, 맥주 및 표준 CIP 화학물질을 효과적으로 처리합니다. 고온 SIP 공정의 경우 실리콘은 더 나은 내열성을 제공합니다. PTFE는 향미 스캘핑이 우려되는 매우 공격적인 화학 물질이나 향료 투여 라인에 가장 적합합니다.
A: 어떤 경우에도 건식 사이클링을 피하세요. 유체 없이 밸브를 작동하면 엘라스토머 시트가 찢어지는 심각한 마찰이 발생합니다. 디스크의 고르지 않은 마모를 방지하려면 설치 중에 올바른 정렬을 확인하십시오. 시설의 CIP 빈도 및 열 순환을 기반으로 예방적 유지 관리 일정을 엄격히 준수하십시오.
A: 예방적 유지 관리 일정은 CIP 빈도, 화학 물질 농도 및 열 순환에 따라 크게 달라집니다. 일반적으로 12~24개월마다 시트를 교체해야 합니다. 고온 SIP 라인이나 가혹한 부식을 실행하는 라인은 엘라스토머 저하가 가속화되므로 더 자주 교체해야 합니다.
A: 기술적으로는 가능하지만 플랜지 밸브는 일반적으로 대규모 유틸리티 및 주요 물 유입구용으로 예약되어 있습니다. 표준 CIP 라인에는 삼중 클램프 또는 맞대기 용접 연결이 선호됩니다. 내부 틈새를 줄이고 미생물 서식 위험을 최소화하며 효과적으로 청소하기가 훨씬 쉽습니다.
A: 신뢰할 수 있는 공급업체는 금속의 화학적 구성을 확인하기 위해 모든 스테인리스강 부품에 대한 재료 테스트 보고서(MTR)를 제공해야 합니다. 또한 장비가 엄격한 위생 설계 표준을 충족하는지 확인하기 위해 엘라스토머 시트에 대한 FDA 준수 인증서와 3-A 위생 인증서를 제공해야 합니다.
답: 그렇습니다. 맞춤형 끝단을 사용하면 다양한 장비 표준이나 레거시 배관을 결합할 때 여러 어댑터의 필요성이 줄어듭니다. 어댑터를 제거하면 데드 레그와 잠재적인 오염 지점이 직접 제거됩니다. 이는 보다 위생적인 파이프라인 시스템을 보장하고 전반적인 유체 흐름 역학을 향상시킵니다.
