식품 및 음료 가공에서 밸브 끝 연결은 유지 관리 가동 중지 시간, 위생 효율성 및 파이프라인 무결성을 직접적으로 결정합니다. 플랜트 엔지니어는 지속적인 균형 조정 작업에 직면해 있습니다. 신속한 라인 재구성 및 COP(Clean-Out-of-Place) 접근성에 대한 필요성과 CIP(Clean-In-Place) 프로토콜에 엄격하게 의존하는 고압 영구 설치 요구 사항을 비교 평가해야 합니다. 공간적 제약, 위생적인 데드 레그의 위험, 잠재적인 개스킷 오류로 인해 이 사양 프로세스가 복잡해졌습니다. 연결을 잘못 지정하면 과도한 유지 관리 작업, 제품 안전성 저하 및 예상치 못한 라인 중단이 발생합니다. 이 가이드는 고정 연결과 용접 연결 사이의 작동 상충관계에 대한 기술적 평가를 제공합니다. 우리는 귀하의 처리 환경에 적합한 아키텍처를 지정하는 데 도움이 되도록 기계적 공차, 유체 역학 및 유지 관리 요구 사항을 조사합니다.
삼중 클램프 연결은 모듈성과 신속한 분해를 우선시하므로 빈번한 수동 검사, COP 또는 제품 교체가 필요한 시스템의 표준이 됩니다.
맞대기 용접 연결은 뛰어난 구조적 무결성, 작은 설치 공간을 제공하고 외부 틈새를 제거하여 자동화된 CIP 시스템을 활용하는 영구 고압 라인을 위한 최적의 선택이 됩니다.
3피스 위생 맞대기 용접 버터플라이 밸브는 내구성과 서비스 가능성 사이의 격차를 해소하여 파이프라인에서 밸브를 절단하지 않고도 내부 시트 교체가 가능합니다.
적절한 끝 연결을 선택하려면 시설의 운영 매개변수에 대한 철저한 감사가 필요합니다. 특정 식품 가공용 위생 버터플라이 밸브는 세척 프로토콜, 압력 요구 사항 및 유지 관리 일정에 맞춰야 합니다. 설치의 성공 여부는 밸브의 기계적 특성을 처리 현장의 물리적 현실과 일치시키는 데 달려 있습니다. 엔지니어는 유체 처리 시스템을 설계할 때 추측에 의존할 수 없습니다. 생산 및 위생 주기 동안 밸브가 경험하게 될 정확한 조건을 평가해야 합니다.
모든 위생 구성 요소의 주요 기능은 박테리아 번식을 방지하는 것입니다. 자동화된 CIP와 수동 COP에 대한 시설의 의존도를 평가해야 합니다. CIP 시스템은 유체 속도를 유지하고 모든 내부 표면과의 화학적 접촉을 보장하기 위해 원활하고 중단 없는 흐름 경로가 필요합니다. 용접 연결은 조인트를 완전히 제거함으로써 탁월합니다. COP에 의존하는 시설에는 운영자가 신속하게 분해할 수 있는 연결이 필요합니다. 삼중 클램프 피팅은 이러한 접근성을 제공하지만 제품이 쌓일 수 있는 틈새를 방지하기 위해 정밀한 정렬이 필요한 기계적 조인트를 도입합니다. 잘못 정렬된 페룰은 미세한 돌출부를 생성합니다. 이 선반은 청소용 화학 물질의 층류 흐름을 방해하여 토양 침전물을 남겨두고 면봉 테스트에 실패하게 만듭니다.
공정 라인은 다양한 정도의 기계적 및 열적 스트레스를 처리합니다. 고압 이송 라인 또는 점성 유체 라우팅 시스템은 밸브 연결에 상당한 힘을 가합니다. 최대 라인 압력과 유체 점도를 평가해야 합니다. 고온 멸균(SIP)은 심각한 열 순환을 유발합니다. 스테인리스강과 탄성중합체 개스킷은 SIP 중에 서로 다른 속도로 팽창하고 수축합니다. 이러한 열 응력은 시간이 지남에 따라 기계적 접합을 손상시킵니다. 영구 용접 연결부는 본질적으로 접합부 분리 또는 개스킷 압출의 위험 없이 더 높은 압력과 극심한 열 순환을 견뎌냅니다. 클램핑된 연결은 열 팽창으로 인해 윙 너트의 기계적 그립이 느슨해지지 않도록 지속적인 모니터링이 필요합니다.
운영 민첩성에 따라 연결 선택이 결정되는 경우가 많습니다. 파이프라인을 얼마나 자주 분해해야 하는지 결정합니다. 동일한 매니폴드를 통해 여러 제품 SKU를 운영하는 시설에서는 빈번한 제품 교체, 피깅 작업 및 정기적인 내부 검사가 필요합니다. 모듈식 연결을 통해 유지 관리 팀은 몇 분 안에 흐름 경로를 재구성하거나 밸브를 교체할 수 있습니다. 영구 설치는 이러한 유연성을 제한합니다. 특정 제품을 위한 전용 라인이 필요하거나 배관 아키텍처를 수정하기 위해 광범위한 가동 중지 시간이 필요합니다. 유연성 요구 사항을 확인하려면 다음 평가 단계를 따르세요.
생산 일정을 검토하여 주당 제품 교체 빈도를 확인하세요.
과거 유지 관리 로그를 감사하여 작업자가 내부 밸브 시트를 수동으로 검사하는 빈도를 확인하세요.
다음 회계연도 내에 향후 확장 또는 경로 변경을 위해 지정된 파이프라인 세그먼트를 식별합니다.
영구 라인을 절단하고 재용접하는 데 필요한 가동 중지 시간 비용과 일상적인 개스킷 교체 비용을 계산합니다.
최신 프로세싱 스키드는 최소한의 면적에 광범위한 기능을 담았습니다. 각 밸브 설치 주위에 사용 가능한 물리적 여유 공간을 평가해야 합니다. 기계식 클램프는 작업자가 고정 메커니즘을 조작하고 도구를 적용하려면 반경방향 여유 공간이 필요합니다. 조밀한 배관 매트릭스에서는 이러한 간격이 존재하지 않을 수도 있습니다. 용접 조인트는 파이프가 서로 더 가깝게 연결되도록 하는 매우 컴팩트하고 영구적인 프로파일을 제공합니다. 이는 처리 장비의 전체 공간을 최적화합니다. 새로운 스키드를 설계할 때 엔지니어는 렌치의 스윙 반경이나 기술자가 고정된 매니폴드에서 무거운 밸브 본체를 안전하게 제거하는 데 필요한 물리적 공간을 고려해야 합니다.

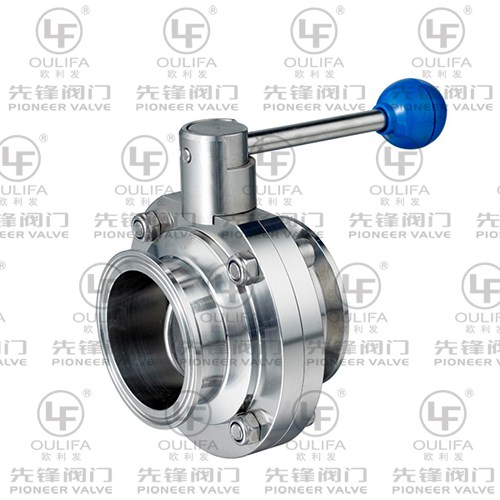

트라이 클램프 위생 버터플라이 밸브는 모듈식 유체 라우팅에 대한 업계 표준을 나타냅니다. 영구적인 수정 없이 기존 파이프라인에 즉시 통합할 수 있도록 설계되었습니다. 위생적인 밀봉을 달성하기 위해 표준화된 페룰 시스템을 활용합니다. 이 연결 유형은 간단한 메커니즘과 표준 작동 조건에서 안정적인 성능으로 인해 유제품, 양조 및 제약 분야에서 널리 사용됩니다.
3중 클램프 어셈블리는 2개의 플랜지형 페룰, 특수 엘라스토머 개스킷 및 기계식 클램프로 구성됩니다. 밸브 본체에는 인접한 배관의 해당 페룰과 원활하게 결합되는 통합 페룰이 있습니다. 개스킷은 페룰의 홈이 있는 면 내에 위치합니다. 클램프가 조여지면 페룰이 함께 압축됩니다. 이렇게 하면 개스킷이 파이프의 내부 직경을 따라 위생적인 밀봉을 형성하게 됩니다. 이 메커니즘은 위생적인 경계를 유지하면서 안정적인 1/4회전 흐름 제어를 제공합니다. 클램프 자체는 일반적으로 단일 힌지 또는 이중 힌지 설계를 특징으로 하며 더 높은 토크 적용을 위해 윙 너트 또는 육각 너트로 고정됩니다.
클램핑된 연결의 무결성은 전적으로 엘라스토머 개스킷에 달려 있습니다. 개스킷 재료를 공정 유체와 일치시키는 것은 필수입니다. 정기적인 관절 정렬 검사가 여전히 필요합니다. 작업자는 플러시 흐름 통로를 유지하고 개스킷이 제품 흐름으로 돌출되는 것을 방지하기 위해 페룰이 완벽하게 정렬되었는지 확인해야 합니다. 압출된 개스킷은 파이프 내부에 댐을 만들어 난류를 일으키고 미립자를 가두어 줍니다.
엘라스토머 소재 | 온도 범위 | 화학적 호환성 | 최고의 애플리케이션 사용 사례 |
|---|---|---|---|
EPDM | -30°F ~ 300°F | 물, 증기 및 표준 CIP 부식에 탁월합니다. 기름이 부족합니다. | 유제품 이송 라인, 양조 맥아즙 라우팅, 일반 수성 처리. |
FKM (바이톤) | -20°F ~ 400°F | 오일, 지방, 고온 유체에 대한 저항성이 뛰어납니다. | 식용유 가공, 고지방 유제품, 향미 추출 라인. |
PTFE(테프론) | -100°F ~ 500°F | 가장 광범위한 내화학성. 메모리가 부족하고 조심스러운 토크가 필요합니다. | 공격적인 화학물질 투여, 고온 SIP 환경. |
실리콘 | -80°F ~ 400°F | 극한의 온도를 잘 처리합니다. 가혹한 부식성 환경에서는 품질이 저하됩니다. | 고순도 물 루프, 저압 위생 공기 라인. |
고정 연결의 주요 이점은 서비스 용이성입니다. 유지보수 담당자는 도구 없이 또는 적은 도구로 분해를 수행하여 밸브 디스크 및 시트 표면에 즉시 내부 접근이 가능합니다. 이러한 높은 모듈성을 통해 엔지니어는 시설 업그레이드 또는 계절별 생산 교대 중에 프로세스 라인의 경로를 효율적으로 변경할 수 있습니다. 육안 검사가 단순화된 작업이 됩니다. 품질 보증 팀은 특수 장비나 가동 중단 시간 연장 없이 세척 효능을 검증할 수 있습니다. 생산 실행 중에 밸브 시트에 오류가 발생하면 기술자는 10분 이내에 전체 밸브 어셈블리를 교체하여 제품 손실을 최소화하고 라인을 계속 가동할 수 있습니다.
유연성에도 불구하고 고정된 연결로 인해 특정 기계적 취약성이 발생합니다. 특히 용적형 펌프나 고속 혼합 탱크 근처에 설치할 때 진동으로 인해 느슨해지기 쉽습니다. 클램프를 과도하게 조이면 심각한 위험이 발생합니다. 과도한 압축으로 인해 개스킷이 흐름 경로로 돌출되어 데드 레그가 생성되고 유체 역학이 방해되며 박테리아의 은신처가 됩니다. 클램핑된 어셈블리는 용접된 어셈블리에 비해 전체 압력 임계값이 더 낮습니다. 또한 고정 메커니즘을 안전하게 작동하려면 밸브 주변에 적절한 물리적 간격이 필요합니다.
클램핑된 버터플라이 밸브는 높은 작동 민첩성을 요구하는 환경에서 탁월합니다. 일일 COP 검증이 필수인 유제품 이송 라인을 위한 최적의 선택입니다. 수제 양조 매니폴드는 임시 발효 용기 사이에서 맥아즙과 맥주를 라우팅하기 위해 이를 광범위하게 활용합니다. 고주파 SKU 전환을 실행하는 모든 시설은 고정된 위생 연결의 신속한 분해 및 재구성 기능을 통해 엄청난 이점을 얻습니다. 휴대용 펌프 카트와 임시 여과 스키드는 공장의 다른 부분과 인터페이스하기 위해 이러한 모듈식 연결에만 의존합니다.
절대적인 영속성과 최대의 구조적 완전성을 요구하는 응용 분야의 경우 용접 연결은 타협할 수 없는 솔루션을 제공합니다. 이 밸브는 배관 인프라에 직접 통합되어 연속적이고 중단 없는 흐름 경로를 생성합니다. 플랜트 엔지니어는 시스템 신뢰성이 모듈성 필요성보다 중요한 경우 용접 연결을 지정합니다.
용접 밸브를 설치하려면 밸브 끝을 인접한 튜브에 직접 융합해야 합니다. 이 프로세스는 오비탈 용접을 활용하여 정확하고 반복 가능하며 완전히 침투된 용접 이음을 보장합니다. 그 결과 기계적 연결이 완전히 제거되는 연속적이고 틈이 없는 유동 경로가 탄생했습니다. 밸브 본체는 파이프라인의 구조적 구성요소가 됩니다. 외부 누출이나 조인트 분리의 위험 없이 안정적인 1/4 회전 작동을 제공합니다. 오비탈 용접 공정에서는 산화를 방지하고 위생적인 내부 마감을 보장하기 위해 야금 표준을 엄격히 준수해야 합니다.
특수 파이프 대면 도구를 사용하여 스테인레스 스틸 튜브를 완벽하게 정사각형으로 자릅니다.
튜브 끝과 밸브 용접 끝을 고순도 이소프로필 알코올로 청소하여 모든 가공 오일을 제거합니다.
산소를 대체하기 위해 고순도 아르곤 가스로 파이프와 밸브의 내부 직경을 퍼지합니다.
프로그래밍된 용접 헤드를 사용하여 궤도 용접을 실행하여 일관된 열 입력과 이동 속도를 보장합니다.
내시경을 사용하여 내부 용접 이음새를 검사하여 완전 침투와 제로 다공성을 확인합니다.
역사적으로 용접 밸브는 유지 관리에 상당한 어려움을 겪었습니다. 내부 씰을 교체하려면 밸브 전체를 라인에서 잘라내야 했습니다. 3 피스 위생 맞대기 용접 버터플라이 밸브는 이 문제를 해결합니다. 이 설계는 튼튼한 볼트를 사용하여 중앙 밸브 본체를 용접된 끝 부분에서 분리합니다. 유지보수 팀은 용접된 끝 부분을 파이프라인에 영구적으로 부착한 상태로 유지하면서 내부 시트와 디스크를 교체하기 위해 중앙 본체 섹션을 제거합니다. 이 아키텍처를 사용하면 파이프 절단, 퍼지 또는 재용접 없이도 진정한 인라인 유지 관리가 가능합니다. 이는 모듈식 구성요소의 서비스 가능성과 함께 용접 시스템의 구조적 이점을 제공합니다.
용접 연결은 최대의 구조적 강성을 제공합니다. 라인 진동 및 수격 현상에 대한 탁월한 저항력을 제공합니다. 외부 클램프와 기계적 틈새를 제거함으로써 외부 세척 위생이 크게 향상됩니다. 용접 조인트의 매끄러운 외부에는 먼지와 세척액이 쌓일 곳이 없습니다. 이 밸브는 고압 환경에서 탁월한 성능을 발휘하며 일일 SIP 프로토콜과 관련된 공격적인 열 순환을 견뎌냅니다. 매우 컴팩트한 설치 공간을 제공하므로 공간이 절대적으로 중요한 조밀한 배관 매트릭스 및 복잡한 유틸리티 스키드에 이상적입니다.
용접 밸브 채택의 주요 장벽은 초기 설치 복잡성입니다. 이 공정에는 전문적인 오비탈 용접 장비, 용접 헤드가 파이프 주위를 회전할 수 있는 적절한 간격, 용접을 올바르게 수행하기 위한 인증된 인력이 필요합니다. 용접 시스템에는 유연성이 부족합니다. 라인 아키텍처를 수정하거나 완전히 고장난 밸브 본체를 교체하려면 파이프를 절단하고, 아르곤으로 라인을 퍼지하고, 새로운 용접을 실행해야 합니다. 이로 인해 상당한 계획된 가동 중지 시간이 발생합니다. 심각한 라인 막힘을 제거하기 위해 단순히 용접된 밸브를 풀 수는 없습니다. 자동화된 세척 시스템이나 피깅 작업에 전적으로 의존해야 합니다.
용접된 버터플라이 밸브는 영구적이고 연속적인 공정 환경에 속합니다. 이는 라인 압력이 높아져 고정된 조인트가 손상될 수 있는 고점도 성분 라우팅의 표준입니다. 영구 유틸리티 라인, CIP 공급 매니폴드 및 정수 분배 루프는 용접 연결을 사용하여 절대적인 시스템 무결성을 유지합니다. 계획된 라인 재구성 없이 연속 흐름 프로세스를 운영하는 시설은 이 영구 아키텍처의 가장 큰 이점을 얻습니다. 대규모 상업용 빵집과 대용량 음료 병입 공장에서는 용접된 매니폴드를 활용하여 연중무휴 24시간 생산을 보장합니다.
올바른 밸브 연결을 지정하려면 엔지니어는 여러 가지 중요한 작동 범주에 걸쳐 기술적 장단점을 평가해야 합니다. 선택은 유체 역학, 물리적 공간 활용 및 장기 유지 관리 작업 흐름에 영향을 미칩니다. 의 미묘한 차이를 이해하면 삼중 클램프와 맞대기 용접 위생 버터플라이 밸브 유체 처리 시스템이 엄격한 위생 표준을 충족하는 동시에 일일 운영 작업 흐름을 최적화할 수 있습니다.
완벽하게 실행된 궤도 용접은 완전히 평평하고 방해받지 않는 흐름 통로를 제공합니다. 밸브의 내부 직경은 튜브와 정확히 일치합니다. 이는 부드러운 층류와 최적의 CIP 유체 속도를 보장합니다. 고정된 연결에는 변수가 발생합니다. 올바르게 설치하더라도 페룰 사이의 미세한 간격과 개스킷 침입 가능성으로 인해 흐름 역학이 중단됩니다. 클램프가 잘못 정렬되면 난류가 발생하고 국지적인 압력 강하가 발생합니다. 이러한 난류는 효과적인 CIP 세척에 필요한 기계적 전단 작용을 방해하여 잠재적으로 압출된 개스킷의 그림자에 생물막 침전물을 남깁니다.
공간 활용도는 두 연결 유형 간에 크게 다릅니다. 클램핑된 어셈블리는 부피가 큰 외부 프로필을 특징으로 합니다. 클램프 자체는 파이프에서 반경 방향 바깥쪽으로 확장되므로 작업자는 윙 너트나 고정 볼트를 조작하기 위해 추가 손 여유 공간이 필요합니다. 용접 설치는 간소화된 공간 절약형 프로파일을 제공합니다. 연결부의 외부 직경은 튜브 자체의 직경을 거의 초과하지 않습니다. 이를 통해 엔지니어는 좁은 장비 스키드 내에서 매우 컴팩트한 평행 파이프 연결을 설계하여 사용 가능한 바닥 공간의 활용을 극대화할 수 있습니다.
이러한 밸브의 노동 분포는 반대 궤적을 따릅니다. 클램핑된 밸브는 최소한의 초기 설정 시간이 필요하지만 일상적인 씰 검사, 조인트 정렬 확인 및 수동 청소를 위해 지속적인 수명 유지 관리 시간이 필요합니다. 용접 밸브는 궤도 용접, 아르곤 퍼지 및 용접 검사를 위해 상당한 초기 작업 시간이 필요합니다. 일단 설치되면 외부 유지 관리가 거의 필요하지 않습니다. 내부 시트 교체는 3피스 본체 설계를 통해 효율적으로 처리되므로 장기적인 유지 관리 작업이 최소한으로 유지됩니다.
실패 모드는 크게 다릅니다. 클램핑된 시스템은 일반적으로 클램프 피로, 진동으로 인한 풀림 또는 열 순환으로 인한 엘라스토머 저하로 인해 실패합니다. 이러한 실패로 인해 외부 누출이나 내부 위생 위반이 발생합니다. 용접 시스템은 초기 설치 불량, 특히 용접 다공성 또는 침투 부족으로 인해 주로 실패합니다. 적절하게 실행되고 부동화 처리된 궤도 용접은 영구적인 구조적 무결성을 제공합니다. 기계적 진동, 압력 스파이크 또는 플랜트 장비의 우발적인 물리적 충격으로 인해 발생하는 자연적인 누출 위험을 제거합니다.
기술적인 매개변수 | 트라이 클램프 연결 | 맞대기 용접 연결 |
|---|---|---|
모듈성 및 유연성 | 높은. 신속한 분해 및 재구성. | 낮은. 수정하려면 파이프 절단이 필요한 영구 설치입니다. |
설치 복잡성 | 낮은. 기본 수공구와 표준 정렬이 필요합니다. | 높은. 궤도 용접 장비와 인증된 인력이 필요합니다. |
압력 및 진동 내성 | 보통의. 심한 진동으로 인해 느슨해지기 쉽습니다. | 훌륭한. 최대 구조적 강성과 압력 유지. |
위생적인 흐름 경로 | 좋은. 완벽한 개스킷 정렬 및 토크에 따라 달라집니다. | 우수한. 중단되지 않고 틈이 없는 내부 표면. |
유지 관리 프로필 | 빈번한 조인트 점검 및 수동 COP 검증. | 최소한의 외부 유지 관리; 자동화된 CIP에 의존합니다. |
물리적 공간 | 부피가 크다. 클램프 조작을 위해서는 반경 방향 여유 공간이 필요합니다. | 콤팩트. 조밀한 스키드에 이상적인 유선형 프로필. |
열 사이클링(SIP) 저항 | 보통의. 개스킷은 시간이 지남에 따라 돌출되거나 메모리를 잃을 수 있습니다. | 훌륭한. 용접 조인트는 누출 없이 균일하게 팽창합니다. |
현대 처리 시설은 단일하고 엄격한 설계 철학에 따라 운영되는 경우가 거의 없습니다. 많은 응용 분야에는 동일한 배관 어셈블리 내에서 영구 연결과 모듈 연결의 장점을 모두 활용하는 혼합 접근 방식이 필요합니다. 밸브 연결을 사용자 정의하면 플랜트 내의 특정 구역에 맞는 솔루션을 엔지니어링할 수 있습니다.
엔지니어는 Weld x 클램프 하이브리드 밸브와 같은 맞춤형 구성을 자주 활용합니다. 이 접근 방식을 사용하면 궤도 용접을 통해 밸브의 한쪽을 기본 매니폴드 또는 탱크 배출구에 영구적으로 부착하여 소스에서 최대 구조적 무결성을 보장할 수 있습니다. 반대편에는 표준 페룰이 있어 호스, 임시 스풀을 부착하거나 SMS 또는 DIN과 같은 다른 위생 유니온 연결부와 통합할 수 있도록 모듈식으로 남겨둡니다. 이 하이브리드 아키텍처는 다운스트림 운영 민첩성을 유지하면서 안전한 앵커 포인트를 제공합니다. 이는 작업자가 일상적인 유지 관리 중에 중요한 차단 밸브의 잘못된 쪽을 실수로 분리하는 것을 방지합니다.
맞춤형 구성을 실행하려면 유능한 제조 파트너와의 협력이 필요합니다. 조사할 때 식품 가공 밸브 공급업체를 표준 카탈로그 제품 이상의 엔지니어링 능력을 평가하십시오. 강력한 공급업체는 기존 배관 간격에 완벽하게 맞는 맞춤형 엔드투엔드 치수를 제공해야 합니다. 이들은 귀하의 고유한 공정 유체에 맞는 특정 엘라스토머 화합물을 제공하고 귀하의 제어 네트워크에 맞게 사전 구성된 자동화된 1/4회전 작동 패키지를 제공해야 합니다. 위생 밸브 연결 맞춤화를 통해 시설을 표준 하드웨어에 강제로 맞추는 대신 하드웨어를 시설에 맞게 조정할 수 있습니다.
선택한 연결 유형에 관계없이 엄격한 규정 준수는 협상할 수 없습니다. 선택한 밸브 본체, 용접 끝단 및 관련 엘라스토머가 포괄적인 산업 표준을 충족하는지 확인하십시오. 정확한 야금학적 구성을 확인하려면 모든 스테인리스강 부품에 대한 전체 재료 테스트 보고서(MTR)가 필요합니다. 모든 젖은 표면과 엘라스토머 개스킷이 3-A 위생 표준 및 FDA CFR Title 21 요구 사항을 준수하는지 확인하십시오. 시설 감사를 통과하고 가공 라인의 위생 무결성을 검증하려면 적절한 문서화가 필수적입니다. MTR을 검토할 때 열 수치가 밸브 본체의 물리적 스탬프와 일치하는지 확인하고 탄소 함량을 확인하여 진정한 316L 사양을 확인하세요.
두 연결 유형 중 하나를 배포하면 특정 기계적 위험이 발생합니다. 사전 예방적 엔지니어링과 설치 모범 사례의 엄격한 준수는 이러한 취약점을 완화하고 장기적인 시스템 안정성을 보장합니다. 이러한 위험을 무시하면 조기에 구성 요소가 고장나고 비용이 많이 드는 제품 오염 사고가 발생할 수 있습니다.
용접 설치는 실행 불량을 용납하지 않습니다. 용접 공정 중 아르곤 퍼지가 부적절하면 파이프 내부 직경에 산화(일반적으로 슈가링이라고 함)가 발생합니다. 이는 심각한 위생상 위험을 초래합니다. 엄격한 궤도 용접 매개변수 제어를 시행하여 일관된 열 입력과 이동 속도를 보장해야 합니다. 설치 후 구연산 또는 질산 용액을 사용한 용접 후 부동태화는 필수입니다. 패시베이션은 스테인레스 스틸의 보호 산화 크롬 층을 복원하여 루즈 형성을 방지하고 완전히 위생적인 흐름 통로를 보장합니다. 부동태화에 실패하면 열 영향 구역이 CIP 화학물질로 인해 급속하게 부식되기 쉽습니다.
엘라스토머 고장은 고정된 시스템의 오염의 주요 원인으로 남아 있습니다. 눈에 보이는 누출을 기다리기보다는 작동 시간 및 열 순환 빈도를 기준으로 개스킷 교체를 위한 엄격한 예방 유지 관리 일정을 수립해야 합니다. 페룰이 완벽하게 평행하게 유지되도록 정기적인 조인트 정렬 점검을 수행하십시오. 조립하는 동안 토크 제한 도구를 활용하십시오. 클램프에 적용되는 토크를 표준화하면 작업자가 개스킷을 과도하게 압축하는 것을 방지하여 엘라스토머가 제품 흐름으로 압출되는 위험을 제거할 수 있습니다. 경화, 균열 또는 탄력성 상실과 같은 개스킷 피로의 징후를 인식하도록 유지보수 직원을 교육하십시오.
일반적인 실패 모드 | 근본 원인 | 현장 완화 전략 |
|---|---|---|
클램프의 외부 누출 | 진동으로 인해 윙 너트가 느슨해지거나 열 순환 피로가 발생합니다. | 이중 힌지 고압 클램프를 설치하고 나사 고정 화합물을 바르십시오. |
내부 개스킷 압출 | 재조립 중에 작업자가 클램프를 과도하게 조였습니다. | 엘라스토머 제조업체의 사양에 맞게 설정된 토크 렌치를 구현합니다. |
용접심 부식(루즈) | 용접 후 패시베이션이 부족하거나 아르곤 퍼지가 불량합니다. | 내시경 검사와 엄격한 화학적 패시베이션 프로토콜을 의무화합니다. |
밸브 디스크 바인딩 | 파이프 정렬 불량으로 인해 밸브 본체에 측면 응력이 발생합니다. | 연결을 조이기 전에 적절한 파이프 행거 지지와 정밀한 정렬을 확인하십시오. |
트라이 클램프 연결과 맞대기 용접 연결 사이를 결정하려면 연결의 기계적 특성을 파이프라인의 특정 작동 철학과 일치시켜야 합니다. 3중 클램프 어셈블리는 민첩성, 빈번한 COP 및 신속한 육안 검사를 요구하는 시나리오에서 결정적으로 승리합니다. 맞대기 용접 설치는 고압 CIP 환경에 대해 탁월한 영속성, 공간 절약형 설계 및 구조적 무결성을 제공합니다. 시설의 청소 프로토콜, 압력 요구 사항, 공간 제약 및 라인 수정의 과거 빈도를 감사하십시오. 빈번한 검사 또는 재구성이 필요한 제품 접촉 라인의 경우 기본적으로 고정 연결이 사용됩니다. 영구 유틸리티 라인, CIP 공급 루프 또는 구조적 강성이 가장 중요한 연속 흐름 프로세스에 대한 용접 연결을 지정합니다.
현재 배관 및 계측 다이어그램을 매핑하여 모듈성과 영속성이 필요한 특정 파이프라인 세그먼트를 식별하세요.
과도한 조임, 개스킷 돌출 또는 진동 피로의 징후가 있는지 기존의 고정 연결을 감사하십시오.
유지보수 팀의 사내 궤도 용접 능력과 일상적인 수동 접합 검사의 가용성을 평가하십시오.
처리 스키드의 전환 지점에 대한 맞춤형 용접 x 클램프 하이브리드 구성을 지정하려면 밸브 공급업체에 문의하세요.
플랜트에서 사용되는 특정 엘라스토머 재료를 기반으로 모든 고정 연결에 대해 표준화된 토크 사양 시트를 설정하십시오.
A: 용접 연결은 훨씬 더 높은 압력을 처리하며, 튜브 일정과 밸브 본체 설계에 따라 종종 150PSI를 초과합니다. 트라이-클램프 연결은 일반적으로 100~130PSI 사이의 낮은 등급을 갖습니다. 클램핑된 시스템의 압력이 높을수록 페룰이 분리되거나 엘라스토머 개스킷이 조인트 밖으로 돌출될 위험이 있습니다.
답: 그렇습니다. 3피스 디자인은 두 개의 용접된 끝 부분 사이에 볼트로 고정된 중앙 밸브 본체를 특징으로 합니다. 유지보수 담당자가 볼트를 제거하고 중앙 본체를 밀어내어 내부 시트와 디스크를 교체합니다. 용접된 끝부분은 파이프라인에 영구적으로 부착되어 절단이나 재용접이 필요하지 않습니다.
A: 교체 빈도는 화학물질 노출, 열 순환, 라인 압력 등 작동 조건에 따라 달라집니다. 스트레스가 많은 환경에서는 매달 교체해야 하지만 표준 주변 라인은 6개월 동안 지속될 수 있습니다. 눈에 보이는 누출이나 고장을 기다리기보다는 일상적인 검사를 기반으로 예방적 유지 관리 일정을 수립하십시오.
A: 3중 클램프 연결에는 작업자가 클램프를 조작하고 도구를 적용하려면 파이프 주위에 방사형 여유 공간이 필요합니다. 파이프가 서로 가깝게 연결되어 있는 고밀도 배관 스키드에서는 이러한 간격이 존재하지 않을 수 있습니다. 용접 연결은 컴팩트한 프로파일을 제공하므로 더 긴밀한 평행 파이프 연결과 더 작은 장비 설치 공간을 허용합니다.
A: 아니요. 용접 밸브는 완벽하고 틈새 없는 흐름 경로를 제공하기 때문에 자동 CIP(Clean-In-Place) 시스템을 사용하여 내부 청소가 더 쉽습니다. 일부 특정 프로세스에서는 검증이 필요한 수동 COP(Clean-Out-of-Place) 또는 육안 검사를 위해 쉽게 분해할 수 없습니다.
A: 하이브리드 구성은 두 아키텍처의 장점을 모두 제공합니다. 이를 통해 밸브를 메인 매니폴드 또는 탱크에 영구적이고 안전하게 용접할 수 있으며, 다운스트림 측면은 클램프로 모듈식으로 남겨둘 수 있습니다. 이를 통해 제품 전환 중에 임시 호스, 스풀 또는 라우팅 장비를 쉽게 부착할 수 있습니다.
A: 예. 두 연결 유형 모두 규정을 준수하는 재료로 제조되고 적절한 내부 표면 마감이 특징이며 올바르게 설치된 경우 3-A 위생 표준을 충족합니다. 올바른 설치는 데드 레그를 제거하고 파이프라인의 완전한 배수성을 보장합니다.
