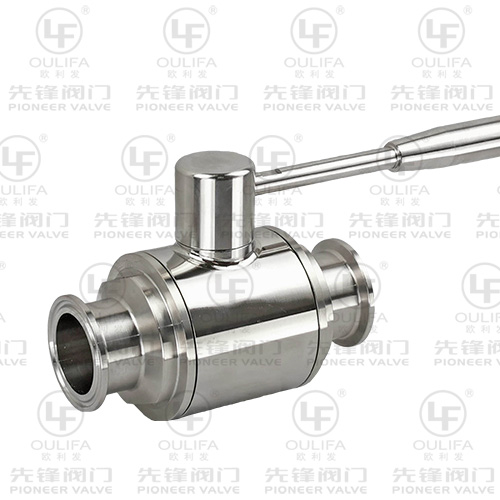

엄격한 위생 표준과 무제한 유속의 균형을 맞추는 것은 유체 처리 시설의 주요 엔지니어링 과제입니다. 위생 라인에 잘못된 밸브 유형을 지정하면 제품 고임, 박테리아 성장, 규정 준수 감사 실패, 수동 청소로 인한 과도한 가동 중단 시간이 발생합니다. 대체 밸브 아키텍처에 대한 유체 특성, 압력 요구 사항 및 세척성 표준을 평가하여 여부를 결정해야 합니다 . 위생 삼중 클램프 볼 밸브가 프로세스에 대한 올바른 사양인지 우리는 이러한 특정 밸브가 공장 현장에서 다른 밸브보다 성능이 뛰어난 시기를 정확히 살펴보겠습니다. 내부 포트 디자인, 시트 재료 및 본체 구성을 정확한 유체 처리 요구 사항에 맞추는 방법을 배우게 됩니다. 올바른 엔지니어링 선택은 제품 안전을 보장하고 라인 가동 시간을 최대화합니다.
최적의 사용 사례: 트라이 클램프 볼 밸브는 고점도 유체, 입자가 많은 매체 및 제로 압력 강하가 필요한 응용 분야에 가장 적합합니다(풀 포트 설계).
공동 요인: 진정한 위생 적용을 위해서는 볼 메커니즘 주변의 유체 정체를 방지하기 위해 캡슐화된(공동으로 채워진) PTFE 시트가 필수입니다.
연결 효율성: 트라이 클램프(또는 트라이 클로버) 피팅을 사용하면 특수 도구 없이 신속한 COP(Clean-Out-of-Place) 분해가 가능하여 유지 관리 중단 시간이 최소화됩니다.
구조적 이점: 3피스 밸브 본체 설계를 선택하면 배관 매트릭스에서 끝 연결부를 제거하지 않고도 "스윙아웃" 유지 관리가 쉽고 신속한 씰 교체가 가능합니다.
규제 기준: 모든 실행 가능한 식품 등급 위생 볼 밸브는 재료 테스트 보고서(MTR)가 뒷받침하는 검증 가능한 3-A, FDA 또는 ASME BPE 인증을 받아야 합니다.
위생용 끝단을 갖춘 표준 산업용 볼 밸브와 특수 목적으로 제작된 위생 밸브를 구별하면 치명적인 오염 사건을 방지할 수 있습니다. 많은 시설에서는 깨끗한 라인에 표준 밸브를 설치하는 실수를 범합니다. 이러한 표준 장치는 내부 틈새, 특히 줄기와 공 구멍 주변에 박테리아가 서식합니다. 진정한 위생 밸브는 완전한 배수 및 살균을 위해 설계된 특정 내부 기하학적 구조를 갖추고 있습니다. 무엇보다 청결을 최우선으로 생각합니다. 제품 손상을 방지하려면 기계적 차이점을 이해해야 합니다.
기계 설계는 페룰, 엘라스토머 개스킷 및 클램프 시스템에 의존합니다. 이 조합은 배관 구성 요소 간에 매끄럽고 틈새 없는 결합을 만듭니다. 클램프는 개스킷을 고르게 압축하여 내부 표면이 배관 벽과 완전히 같은 높이를 유지하도록 합니다. 특별한 도구 없이도 신속하게 라인의 조립과 분해가 가능합니다. 이를 통해 유지 관리 일정이 대폭 향상됩니다. COP(Clean-Out-of-Place) 효율성은 스레드 또는 플랜지 연결에 비해 크게 향상됩니다. 나사산 연결부는 나사산의 미세한 홈에 잔해물을 가두어 놓습니다. 플랜지 연결을 해체하려면 많은 노동력이 필요하며, 종종 여러 개의 볼트와 특정 토크 순서가 필요합니다. 트라이 클로버 볼 밸브는 이러한 작동 병목 현상을 완전히 제거합니다.
운영자는 다음과 같은 간단한 단계를 사용하여 표준 COP 분해를 실행합니다.
유체 라인을 분리하고 모든 내부 시스템 압력을 해제하십시오.
외부 클램프 장치의 윙 너트를 푸십시오.
인접한 페룰에서 클램프 하우징을 제거합니다.
배관 매트릭스에서 밸브 본체를 분리합니다.
검사 또는 교체를 위해 위생 개스킷을 추출합니다.
내부 형상은 유체 동작을 결정합니다. 전체 포트 디자인은 유속을 유지하고 민감한 매체의 전단을 방지합니다. 내부 보어는 연결된 배관의 내부 직경과 정확히 일치합니다. 이 정렬은 흐름 제한을 완전히 제거합니다. 높은 Cv 값을 유지하면서 밸브 전반에 걸쳐 원치 않는 압력 강하를 방지합니다. 표준 포트 밸브는 더 작은 구멍을 통해 유체를 강제로 통과시켜 병목 현상을 발생시킵니다. 이로 인해 난류와 유체 전단이 발생합니다. 난류는 유제품 유제, 세포 현탁액 또는 수제 맥주와 같은 섬세한 제품을 손상시킵니다. 유체 무결성과 펌프 효율성을 유지하려면 항상 위생 라인에 대한 전체 포트 구성을 지정하십시오.
구조적 차이는 장기적인 서비스 가능성에 영향을 미칩니다. 2피스 본체는 더 간단하지만 인라인을 유지하기가 더 어렵습니다. 수리를 위해 배관 시스템에서 전체 장치를 제거해야 하며, 이는 배관 매트릭스를 방해합니다. 3피스 디자인은 공장 유지 관리 팀에게 뛰어난 유연성을 제공합니다. 엔드캡을 배관에 고정하거나 용접한 채로 둡니다. 중앙 부분의 볼트를 풀면 됩니다. 본체는 스윙 아웃되어 공과 좌석에 즉시 접근할 수 있습니다. 이를 통해 신속한 씰 교체가 가능합니다. 프로세스 중단을 최소화합니다. 3피스 디자인은 유지 관리 노동 시간을 크게 줄여주기 때문에 위생 환경을 지배합니다.
볼 밸브와 버터플라이 및 다이어프램 밸브를 비교하는 작업은 초기 배관 설계 단계에서 이루어집니다. 각 아키텍처는 특정 운영 시나리오를 제공합니다. 밸브를 유체 특성에 맞춰야 합니다. 잘못된 밸브 유형을 선택하면 즉각적인 작동 오류, 펌프 캐비테이션 또는 제품 오염이 발생합니다.
볼 밸브는 중유체 응용 분야에서 버터플라이 밸브보다 성능이 훨씬 뛰어납니다. 버터플라이 밸브는 디스크를 유로에 직접 배치합니다. 이 디스크는 무거운 유체를 막고 부유 물질을 가두어 줍니다. 시럽, 슬러리 및 과일 보존 식품이 디스크 뒤에 쌓여 막힘을 유발합니다. 트라이 클램프 볼 밸브가 완전히 열려 유동 경로가 완전히 깨끗해집니다. 무거운 입자상 물질은 걸리지 않고 통과합니다. 라인 막힘의 위험을 제거합니다. 또한 요거트에 잘게 썬 과일과 같은 고체 입자가 닫히는 디스크에 의해 부서지는 것을 방지합니다.
압력 유지 능력을 주의 깊게 평가하십시오. 볼 밸브는 다이어프램 밸브보다 훨씬 더 높은 압력을 처리합니다. 다이어프램 밸브는 유동 경로를 밀봉하기 위해 유연한 탄성중합체 멤브레인을 사용합니다. 고압은 이러한 막을 쉽게 파열시킵니다. 고온으로 인해 품질이 빠르게 저하되어 누출이 발생합니다. 견고한 스테인리스 스틸 볼은 극심한 기계적 응력을 견뎌냅니다. 극한의 조건에서도 안전한 밀봉을 유지합니다. 밸브 고장 위험 없이 고압에서 라인을 통해 점성이 높은 유체를 밀어낼 수 있습니다.
복잡한 배관 매트릭스에는 역류 기능이 필요한 경우가 많습니다. 볼 밸브는 대칭형 씰링 설계가 특징입니다. 어느 방향으로든 흐름을 효과적으로 제어합니다. 이렇게 하면 설치가 단순화됩니다. 밸브 본체의 방향 화살표에 대해 걱정할 필요가 없습니다. 프로세스 유체 라우팅에 유연성을 얻을 수 있습니다. 작업자는 밸브 내부를 손상시키거나 씰 무결성을 손상시키지 않고 라인을 역방향으로 세척할 수 있습니다.
다중 포트 구성은 배관 설치 공간을 통합합니다. 복잡한 라우팅을 위해 L-포트 및 T-포트 설계를 지정할 수 있습니다. L-포트는 한 소스에서 대체 목적지로 흐름을 전환합니다. T-포트는 여러 소스의 유체를 동시에 혼합합니다. 이러한 구성은 불필요한 파이프 연결을 제거하여 데드 레그를 줄입니다. 다방향 흐름 제어를 매우 효율적으로 관리합니다. 단일 3방향 밸브는 종종 2개 또는 3개의 표준 2방향 밸브를 대체합니다. 이는 배관 매트릭스의 전반적인 복잡성을 줄이고 잠재적인 누출 지점을 최소화합니다.
밸브 사양을 작동 신뢰성으로 전환하려면 세부 사항에 주의를 기울여야 합니다. 내부 구성 요소를 면밀히 조사해야 합니다. 모든 재료 선택은 시스템의 위생 무결성에 영향을 미칩니다.
표준 볼 밸브는 식품 및 제약 라인에서 심각한 오염 위험을 초래합니다. 이는 볼과 밸브 본체의 내벽 사이에 유체가 스며드는 것을 허용합니다. 이로 인해 위험한 데드존이 생성됩니다. 박테리아는 세척액이 도달할 수 없기 때문에 숨겨진 빈 공간에서 빠르게 증식합니다. 캡슐형 좌석은 이 문제를 완전히 해결합니다. 일반적으로 PTFE로 만들어진 이 시트는 빈 공간을 채웁니다. 그들은 공을 완전히 감싸줍니다. 이로써 이 장치는 진정한 식품 등급 위생 볼 밸브가 됩니다 . 미디어는 신체 내부에 정체될 수 없습니다. 청소 주기 동안 제품의 완전한 교체가 보장됩니다.
부식 저항성은 수명을 좌우합니다. 304와 316L 스테인리스강을 주의 깊게 평가하십시오. 표준 304는 기본적인 수도관이나 비부식성 환경에 적합합니다. 산성도가 높은 매체의 경우 316L로 업그레이드해야 합니다. 추가된 몰리브덴이 염화물 구멍을 방지하기 때문에 고염분 환경에서는 316L이 필요합니다. 공격적인 CIP(Clean-in-Place) 화학물질은 열악한 강철을 빠르게 분해합니다. 시트 및 개스킷 재료가 엄격한 규제 표준을 충족하는지 확인하십시오. 식품 가공에는 FDA 승인 엘라스토머가 필요합니다. 바이오제약 분야에는 USP Class VI 표준이 필요합니다. 품질이 저하된 씰은 전체 제품 배치를 오염시키므로 엘라스토머 규정 준수에 대해 절대 타협하지 마십시오.
거칠기 평균(Ra)은 미세한 표면 불규칙성을 측정합니다. 표면이 매끄러워 세균 부착을 방지하고 효과적인 살균이 가능합니다. 내부 광택 사양을 업계 요구 사항에 맞춰야 합니다. 유제품 응용 분야에는 32Ra 마이크로인치 마감이 필요한 경우가 많습니다. 바이오제약 공정은 더 엄격한 허용 오차를 요구합니다. 일반적으로 15-20Ra 마이크로인치 마감이 필요합니다. 전해연마를 하면 내식성이 더욱 향상됩니다. 금속 표면의 미세한 봉우리와 골을 화학적으로 제거합니다. 이는 생물막 형성을 방지하는 거울 같은 마감을 만듭니다.
일부 매체는 실온에서 응고됩니다. 초콜릿, 왁스, 진한 시럽은 유동성을 유지하기 위해 지속적인 열이 필요합니다. 스팀 또는 워터 재킷 볼 밸브를 지정하면 라인 막힘을 방지할 수 있습니다. 재킷은 밸브 본체를 둘러싸고 있습니다. 뜨거운 물이나 증기가 재킷을 통해 순환합니다. 이는 제어 지점에서 필요한 유체 온도를 바로 유지합니다. 밸브 내부의 경화된 제품으로 인해 발생하는 비용이 많이 드는 가동 중지 시간을 방지합니다. 재킷은 주변 공장 온도에 관계없이 밸브가 원활하게 작동하도록 보장합니다.
밸브 유형 |
흐름 경로 |
압력 포용력 |
최고의 응용 프로그램 |
|---|---|---|---|
볼 밸브(풀 포트) |
방해받지 않는 |
높은 |
점성 유체, 미립자, 피깅 라인 |
나비 밸브 |
방해됨(디스크) |
중간 |
저점도 유체, 대구경 라인 |
다이어프램 밸브 |
위어/제한 |
낮은 |
무균 공정, 순수, CIP 전용 라인 |
위생 라인에 볼 밸브를 배치하는 데 따른 실질적인 문제를 해결하면 작동 오류를 예방할 수 있습니다. 당신은 그들의 한계를 이해해야 합니다. 적절한 엔지니어링은 이러한 내재된 위험을 완화합니다.
캡슐화된 볼 밸브에도 세척 문제가 있습니다. 작동 중에 볼이 시트를 닦아냅니다. 이러한 엄격한 허용 오차로 인해 CIP를 통한 완벽한 청소가 어렵습니다. 때때로 유체가 씰링 표면에 번져서 갇혀 있을 수 있습니다. 완화에는 엄격한 프로토콜이 필요합니다. 엄격한 COP(Clean-Out-of-Place) 분해를 정기적으로 구현합니다. 또는 퍼지 포트 볼 밸브를 지정하십시오. 여기에는 증기 멸균(SIP) 전용 포트가 있습니다. 밸브 본체 구멍에 증기를 직접 주입합니다. 이를 통해 수동 분해 없이 내부 구성 요소를 완전히 살균합니다.
캐비티 충진 볼 밸브의 토크 요구 사항은 본질적으로 더 높습니다. 캡슐화된 시트는 볼을 단단히 고정하여 유체 유입을 방지합니다. 이 마찰은 버터플라이 밸브보다 회전하는 데 더 많은 힘이 필요합니다. 액추에이터 크기를 올바르게 조정하여 이 문제를 완화하십시오. 공압 또는 전기 액추에이터는 이러한 초기 이탈 토크를 극복해야 합니다. 크기가 작은 액추에이터는 정지되어 밸브가 부분적으로 열린 상태로 유지됩니다. 위치 피드백 센서를 통합합니다. 이 센서는 밸브가 완전히 열렸는지 닫혔는지 확인합니다. 정확한 신호를 제어판으로 다시 보냅니다.
캐비티 충진 밸브용 액추에이터 크기를 조정할 때 다음 단계를 따르십시오.
밸브가 경험하게 될 최대 라인 압력을 결정하십시오.
매체의 비중과 점도를 식별합니다.
특정 밸브 크기에 대해서는 제조업체의 토크 차트를 참조하십시오.
게시된 이탈 토크에 최소 30%의 안전계수를 적용합니다.
사용 가능한 공장 공기 압력에서 계산된 토크 요구 사항을 초과하는 액추에이터를 선택하십시오.
극한의 온도에서 사이클링하면 PTFE 시트가 변형될 위험이 있습니다. PTFE는 가열되면 팽창합니다. 압력을 가하면 유동 경로로 압출될 수 있습니다. 이로 인해 씰 무결성이 손상되고 누출이 발생합니다. 완화에는 적절한 시트 재료를 선택하는 것이 포함됩니다. 고온 증기 응용 분야에는 TFM을 사용하십시오. TFM은 변형된 PTFE입니다. 심한 열 응력 하에서도 변형에 저항합니다. 공격적인 SIP 주기 동안에도 모양이 유지됩니다. 재료를 열 매개변수와 일치시켜 조기 시트 파손을 방지할 수 있습니다.
단가를 넘어서면 운영 위험이 줄어듭니다. 파트너가 제공하는 총 가치를 평가해야 합니다. 심층적인 엔지니어링 전문 지식을 찾아보세요. 신뢰할 수 있는 파트너는 귀하의 시설이 규정을 준수하고 운영되도록 보장합니다.
표준 기성품 밸브는 복잡한 개조 작업에 완벽하게 맞는 경우가 거의 없습니다. 공급업체의 엔지니어링 민첩성을 평가합니다. 맞춤형 대면 치수를 쉽게 제공해야 합니다. 귀하의 제어 시스템에 맞는 특정 작동 패키지를 찾아보세요. 재킷 본체 또는 다중 포트 구성을 제공해야 합니다. 신뢰할 수 있는 파트너가 귀하의 정확한 배관 매트릭스와 일치하는 표준 제품을 맞춤형 애플리케이션에 적용하는 대신 특정 흐름 제어 문제를 해결하기 위해 설계를 조정합니다. 맞춤형 위생 볼 밸브를 제작합니다.
재료 추적성은 위생 처리에서 타협할 수 없습니다. 쉽게 사용할 수 있는 재료 테스트 보고서(MTR)가 필요합니다. 이 문서는 열량과 탄소 함량을 포함하여 강철의 정확한 화학적 조성을 입증합니다. 모든 규정 준수 주장을 엄격하게 확인하십시오. 3-A SSI 규정을 준수하는지 확인하세요. FDA 승인 엘라스토머를 확인하세요. 제약 라인에 대한 USP Class VI 인증을 요구합니다. 신뢰할 수 있는 위생 볼 밸브 공급업체는 요청 시 즉시 이 문서를 제공합니다. 그들은 투명한 품질 관리 기록을 유지합니다.
다운타임으로 인해 시간당 수천 달러의 비용이 발생합니다. 교체용 씰 키트의 가용성을 평가하십시오. 3피스 밸브의 재구축 구성품 재고를 확인하세요. 공급업체의 대응력을 테스트합니다. 긴급 가동 중단 상황에 신속하게 대응해야 합니다. 현지 재고로 배송 지연이 줄어듭니다. 강력한 기술 지원으로 신속한 문제 해결이 보장됩니다. 대규모 자본 주문을 하기 전에 보증 정책 및 엔지니어링 지원 가용성에 대해 문의하십시오.
위생적인 볼 밸브 는 공정에 방해 없는 흐름이 필요할 때 최적의 선택입니다. 높은 압력 내성을 손쉽게 처리합니다. 공동으로 채워진 시트를 활용하는 경우 점성 또는 미립자 매체를 완벽하게 관리합니다. 프로세스가 기계적 분해 없이 CIP에만 의존하는 경우 볼 밸브를 배제하십시오. 이러한 특정 시나리오에서는 다이어프램 밸브를 선호하십시오. 중유체에 대해 견고한 양방향 온/오프 제어가 필요한 경우 볼 밸브를 선택하십시오. 다중 포트 전환에 탁월합니다. 유체 라인을 최적화하려면 다음과 같은 즉각적인 조치를 취하십시오.
현재 유체 점도 매개변수와 최대 라인 압력 요구 사항을 감사하십시오.
기존 청소 프로토콜을 검토하여 유지 관리 팀이 COP 분해가 가능한지 확인하세요.
기존 배관과의 치수 호환성을 확인하려면 자격을 갖춘 제조업체에 기술 도면을 요청하십시오.
밸브 사양을 확정하기 전에 MTR 및 엘라스토머 인증을 요구하십시오.
A: 표준 밸브는 내부 표면이 거칠고 박테리아가 서식하는 나사산 연결부를 가지고 있습니다. 위생 밸브는 고광택 내부 표면과 틈새 없는 삼중 클램프 연결이 특징입니다. 신속한 분해를 위해 3피스 디자인을 활용합니다. 결정적으로, 그들은 박테리아 항구 지점이 일반적으로 형성되는 내부 공극을 제거하기 위해 공동으로 채워진 시트를 사용합니다.
A: CIP는 가능하지만 제한이 있습니다. 볼과 시트 사이의 긴밀한 공차는 닦는 동작을 만듭니다. 이로 인해 CIP만으로는 완벽한 청소가 어렵습니다. 유체가 씰링 표면에 번질 수 있습니다. 따라서 완전한 멸균을 위해 수동 COP(Clean-Out-of-Place) 분해가 권장되는 경우가 많습니다.
답변: 캐비티 충진 밸브는 일반적으로 PTFE로 만들어진 캡슐형 시트를 사용합니다. 이 시트는 밸브 본체 내부의 빈 공간을 대체합니다. 이것이 없으면 미디어는 볼과 내벽 사이의 빈 공간에 정체될 것입니다. 캡슐화는 유체가 고이는 일 없이 곧바로 흐르도록 보장합니다.
A: 시럽이나 슬러리와 같은 고점도 유체에는 볼 밸브를 선택하십시오. 버터플라이 밸브는 유동 경로에 디스크를 배치하여 부유 물질을 가두어 줍니다. 볼 밸브는 완전히 방해받지 않는 흐름 경로를 제공합니다. 또한 라인 피깅이 필요한 애플리케이션에도 필수입니다.
A: 공격적인 세척 화학물질에 대한 내부식성을 극대화하려면 밸브 본체를 316L 스테인리스강으로 제작해야 합니다. 시트와 개스킷은 제품 안전을 보장하기 위해 FDA 승인 또는 PTFE 또는 TFM과 같은 USP Class VI 준수 재료를 사용해야 합니다.
A: 완전한 추적성을 위해 재료 테스트 보고서(MTR)에 즉시 액세스할 수 있는 공급업체를 찾으십시오. 3-A 인증을 확인하세요. 특정 대면 치수 또는 특수 작동 패키지와 같은 맞춤형 위생 볼 밸브 솔루션을 설계할 수 있는 엔지니어링 역량을 갖추고 있는지 확인하십시오.
