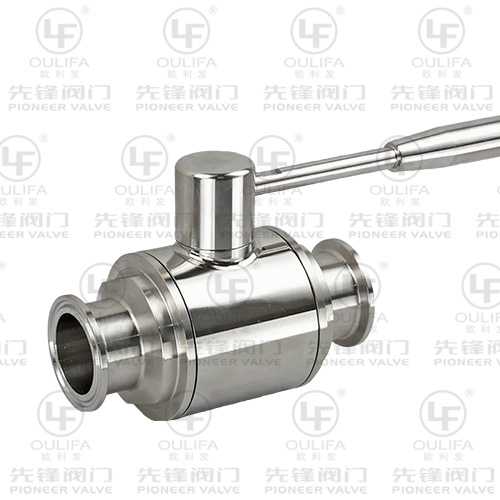

트라이 클램프 볼 밸브를 선택하고 설치하는 방법은 무엇입니까?

위생적인 환경에서의 흐름 제어는 높은 운영상의 이해관계를 수반합니다. 하나의 손상된 밸브 연결로 인해 배치 오염, 광범위한 가동 중지 시간 또는 심각한 안전 위험이 발생합니다. 시설 엔지니어와 조달 관리자는 특정 유체 역학에 적합한 밸브 구성을 지정해야 하는 과제에 직면해 있습니다. 엄격한 위생 표준을 유지하면서 기존 위생 파이프라인에 완벽하게 통합되어야 합니다. 부적절한 크기, 잘못된 시트 재료 또는 잘못된 설치 기술로 인해 다리가 막히고 누출이 발생하고 조기 마모가 발생합니다. 3중 클램프 시스템은 위생 처리에 뚜렷한 이점을 제공합니다. 일상적인 청소를 위해 신속한 조립과 분해가 가능합니다. 박테리아가 번식하는 나사산 틈새를 제거합니다. 이는 유체 경로 전반에 걸쳐 안정적이고 균일한 밀봉을 제공합니다. 설치를 평가, 지정 및 실행하려면 체계적인 엔지니어링 우선 접근 방식이 필요합니다. 엄격한 프로토콜을 따르면 장기적인 신뢰성, 누출 방지 및 완전한 규정 준수가 보장됩니다.

• 정밀 크기 조정은 협상 불가능합니다. 삼중 클램프 크기 조정은 플랜지 직경이 아닌 튜브의 외부 직경(OD)에 따라 결정됩니다. 일치하지 않는 구성 요소는 누출을 보장합니다.

• 재료 선택으로 수명 연장: 공정 온도 및 화학물질 노출을 기준으로 올바른 스테인레스강 등급(304 대 316L) 및 시트 재료(예: PTFE, EPDM)를 지정하는 것은 CIP(Clean-In-Place) 호환성을 위해 중요합니다.

• 설치가 성능을 좌우합니다: 적절한 위생 볼 밸브 연결은 정확한 페룰 정렬, 올바른 개스킷 안착 및 정확한 토크 적용에 의존하여 개스킷 돌출, 기계적 파손 및 박테리아 은닉을 방지합니다.

• 공급업체 추적성 문제: 인증된 위생 볼 밸브 제조업체와 협력하면 재료 추적성(MTR)과 3-A, FDA 또는 ASME BPE 표준 준수가 보장됩니다.

위생용 트라이 클램프 볼 밸브의 성공 기준 정의

완전한 위생 조립에는 완벽한 조화로 작동하는 특정 구성 요소가 필요합니다. 산업용 피팅과 위생 라인을 혼합하여 사용할 수 없습니다. 적절한 연결 구조에는 무균 경계를 유지하기 위해 완벽하게 정렬되어야 하는 네 가지 주요 요소가 포함됩니다.

1. 정확한 공차로 가공된 통합형 페럴 끝을 갖춘 밸브 본체입니다.

2. 기존 공정 라인에 직접 용접된 짝짓기 파이프 페럴.

3. 씰을 생성하기 위해 페룰 면 사이에 플러시된 탄성 개스킷입니다.

4. 개스킷을 압축하기 위해 플랜지 주위를 감싸는 특수 기계식 클램프입니다.

산업용 밸브는 일반적으로 나사산 연결부나 표준 플랜지를 사용합니다. 이러한 전통적인 방법은 미세한 틈과 고르지 않은 표면을 만듭니다. 이러한 불감대에서는 박테리아가 빠르게 증식하므로 멸균이 거의 불가능합니다. 진정한 위생 디자인은 내부 틈새를 완전히 제거합니다. 미립자 부착을 방지하기 위해 일반적으로 15~20Ra의 고도로 연마된 내부 마감재를 사용합니다. 3중 클램프 끝부분을 사용하면 도구 없이 신속하게 분해할 수 있습니다. 기술자는 수동 검사 또는 면봉 테스트를 위해 라인을 몇 분 만에 분해합니다.

엔지니어는 엄격한 위생 규정 준수와 유량 계수(Cv) 요구 사항의 균형을 맞춥니다. 공정 라인에서는 생산 효율성을 유지하기 위해 특정 유량이 필요합니다. 풀 보어 설계는 밸브 전반에 걸쳐 원치 않는 압력 강하를 방지합니다. 이는 방해받지 않는 유체 통과를 허용하여 유제품이나 액상 의약품과 같은 민감한 매체에 대한 전단 응력을 최소화합니다. 이 장애물 없는 경로는 CIP(Clean-In-Place) 및 SIP(Sterilization-In-Place) 프로세스를 지원합니다. 세척액은 빠른 속도로 흘러 내부 표면을 효과적으로 닦습니다.

재료 사양에 따라 밸브의 수명이 결정됩니다. 표준 304 스테인리스강은 부식 노출이 최소화되는 일반 식품 및 음료 응용 분야에 적합합니다. 그러나 316L로 주조된 316L에 몰리브덴을 첨가하면 염화물 및 공격적인 세척 화학물질에 대한 탁월한 저항성을 제공합니다. 이는 제약 생산, 부식성이 높은 환경 및 고순도 용수 시스템의 표준으로 남아 있습니다. 스테인리스강 위생 볼 밸브는 까다로운 환경을 처리합니다.

트라이 클램프 볼 밸브 구성 평가

배관 설계도와 프로세스 라우팅에 따라 필요한 밸브 구성이 결정됩니다. 표준 인라인 차단 애플리케이션에는 간단한 양방향 설계가 필요합니다. 이 밸브는 단일 축을 따라 흐름을 시작하거나 중지합니다. 흐름 전환 응용 분야에서는 3방향 밸브를 사용하여 복잡한 유체 경로를 관리합니다. 엔지니어는 유체의 방향을 정확하게 지정하기 위해 T-포트 또는 L-포트 구성을 지정합니다. T-포트는 두 소스의 유체를 혼합하거나 하나의 소스를 두 라인으로 분할합니다. L-포트는 데드 레그를 생성하지 않고 하나의 공통 입구에서 두 개의 별도 출구 중 하나로 흐름을 전환합니다.

표준 볼 밸브에는 볼과 밸브 본체 사이에 빈 공간이 있습니다. 정상적인 작동 중에 유체가 이러한 구멍으로 들어갑니다. 갇힌 매체는 정체되고, 분해되고, 박테리아 성장을 유발합니다. 빈 공간이 채워지거나 캡슐화된 좌석은 이 공간을 완전히 채웁니다. 특수 PTFE 인서트가 볼을 캡슐화하여 유체 갇힘을 방지합니다. 엄격한 위생 적용을 위해서는 캡슐형 시트를 사용하여 미생물학적 제어를 유지해야 합니다. 표준 좌석으로는 유제품 또는 제약 라인을 운영할 수 없습니다.

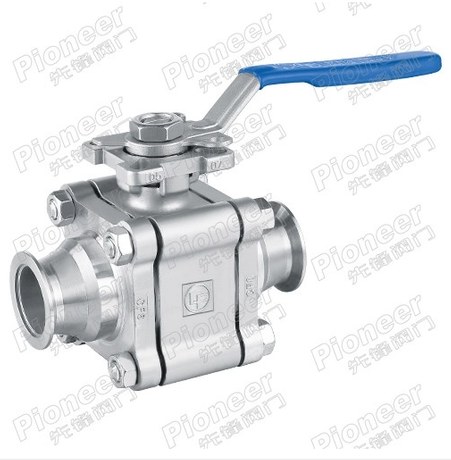

작동 방법은 프로세스 자동화 수준에 따라 다릅니다. 수동 작동은 간단하고 빈번하지 않은 격리를 위해 잠금 핸들을 사용합니다. 작업자는 유지 관리 중에 실수로 열리는 것을 방지하기 위해 핸들을 물리적으로 잠급니다. 자동화 시스템에는 중앙 제어 패널과 통합하기 위해 공압 또는 전기 액추에이터가 필요합니다. 엔지니어는 자동화된 밸브의 안전 장치 메커니즘을 평가합니다. 스프링 리턴형 공압식 액추에이터는 공기 또는 전력 손실 시 자동으로 닫혀 라인을 보호합니다. 복동식 액추에이터는 열고 닫는 데 압축 공기가 필요하므로 정밀한 제어가 가능하지만 기계적 안전 장치가 부족합니다. 지정하면 액추에이터 설치가 단순화됩니다. ISO 5211 장착 패드가 있는 위생 삼중 클램프 볼 밸브를

위생 볼 밸브 연결 크기 조정

업계 표준에는 설치를 자주 지연시키는 일반적인 크기 조정 문제가 있습니다. 1.5인치 삼중 클램프 볼 밸브는 1.5인치 튜브 외경(OD)에 직접적으로 해당합니다. 그러나 해당 밸브의 실제 페룰 플랜지는 표면 전체에서 거의 2인치를 측정합니다. 초보 설치자는 캘리퍼로 플랜지 면을 측정하고 잘못된 대형 부품을 주문합니다. 개스킷 크기는 플랜지 너비가 아닌 지정된 튜브 OD와 완벽하게 일치해야 합니다. 일치하지 않는 구성 요소는 즉각적인 누출과 심각한 흐름 방해를 유발합니다.

올바른 개스킷 재료를 선택하려면 열 한계와 화학물질 노출을 평가해야 합니다. 완벽한 위생 볼 밸브 연결은 품질 저하 없이 반복적인 CIP 및 SIP 주기를 견딜 수 있는 엘라스토머의 능력에 달려 있습니다.

단계별 위생 볼 밸브 설치 안내서

기존 배관에는 직접 개조에 필요한 위생 끝부분이 부족할 수 있습니다. 기술자는 정밀한 궤도 용접을 수행하여 스테인리스 스틸 페룰을 노출된 튜브에 부착합니다. 궤도 용접은 산화 없이 매끄럽고 균일한 내부 비드를 보장합니다. 당화를 방지하려면 용접 중에 파이프 내부를 아르곤 가스로 퍼지해야 합니다. 후속 패시베이션은 열 영향을 받은 부분의 보호 산화 크롬 층을 복원합니다. 이 화학적 처리는 위생적인 ​​무결성을 유지하고 밸브가 장착되기 전에 조기 루징을 방지합니다.

철저한 설치 전 검사를 통해 치명적인 시동 실패를 방지합니다. 밝은 조명 아래에서 밸브 포트, 시트 표면 및 페룰 표면을 검사하십시오. 배송 중에 남은 미세한 긁힘, 기계 가공 버 또는 이물질이 있는지 확인하십시오. 제거된 밸브를 완전 열림에서 완전 닫힘까지 여러 번 작동하십시오. 이러한 건식 사이클링은 원활한 작동을 보장하고 핸들 정렬을 확인하며 공장에서 남아 있는 먼지를 제거합니다.

밸브를 파이프라인에 결합하려면 엄격한 기계적 정밀도가 필요합니다. 적절한 위생 볼 밸브 설치를 위해 다음 단계를 따르십시오 .

1. 이소프로필 알코올과 보푸라기가 없는 천으로 양쪽 페럴 표면을 닦아 오일을 제거합니다.

2. 탄성 개스킷을 파이프 페룰에 놓습니다. 개스킷의 내부 능선이 페룰 홈에 완벽하게 안착되었는지 확인하십시오.

3. 밸브 본체를 파이프 위로 가져옵니다. 밸브 페룰을 개스킷에 맞춥니다.

4. 플랜지 개스킷을 두 개의 페럴 면 사이에 완벽하게 중앙에 배치합니다. 개스킷의 내부 직경은 튜브 보어와 정확히 일치해야 합니다.

5. 견고한 행거로 인접한 배관을 지지합니다. 밸브 본체의 모든 기계적 응력을 제거하십시오. 밸브에 걸려 있는 배관 중량으로 인해 본체가 변형되어 씰이 조기에 파손될 수 있습니다.

6. 결합된 플랜지 주위에 클램프를 감습니다. 클램프 프로필이 두 페룰 각도를 균등하게 포착하는지 확인하십시오.

7. 꼭 맞을 때까지 손으로 클램프 너트를 조입니다.

8. 보정된 렌치를 사용하여 최종 토크를 적용합니다. 표준 윙 너트에는 일반적으로 25~30인치-파운드의 토크가 필요합니다. 고압 볼트 클램프에는 제조업체 설명서에 설명된 특정 토크 값이 필요합니다.

과도하게 조이는 것은 개스킷 돌출을 일으키는 일반적인 오류입니다. 엘라스토머가 유체 경로를 압박하여 심각한 오염 위험을 야기하고 흐름을 제한합니다. 공정 매개변수에 맞는 클램프 유형을 선택하십시오. 단일 힌지 클램프는 표준, 저압 응용 분야에 적합합니다. 이중 힌지 또는 고압 볼트 체결식 클램프는 엄격한 SIP 사이클과 상승된 라인 압력을 처리합니다.

엄격한 설치 후 테스트를 통해 설치를 확인합니다. 총 누출을 확인하기 위해 정제수를 사용하여 정수압 테스트를 수행합니다. 액추에이터가 충분한 토크를 제공하는지 확인하기 위해 전체 시스템 압력에서 밸브를 드라이 사이클합니다. 열 응력 및 화학물질 노출 시 씰 무결성을 확인하기 위해 초기 CIP 검증 실행을 수행합니다.

누출 문제 해결 및 예방

광범위한 제품 손실을 방지하기 위해 시스템 시작 후 즉시 누출을 진단하십시오. 진동으로 인해 표준 윙 너트가 느슨해지므로 먼저 클램프 장력을 확인하십시오. 조인트 외부에 습기나 염분 축적이 있는지 검사하십시오. 느린 울림은 개스킷이 끼었거나 페룰 표면이 긁혔음을 나타냅니다. 급속한 적하 현상은 일반적으로 심각한 정렬 불량이나 개스킷 크기 부족을 나타냅니다.

개스킷 고장과 불균일한 클램핑을 구별하려면 주의 깊은 관찰이 필요합니다. 부적절하게 장착된 개스킷은 클램프가 조여질 때 끼어 씰이 손상됩니다. 그러나 파이프 정렬 불량으로 인해 전체 연결에 과도한 토크가 발생합니다. 배관이 비스듬히 밸브에 접근하면 클램프가 페룰을 수평으로 당길 수 없습니다. 이러한 기계적 왜곡으로 인해 개스킷 품질에 관계없이 씰이 파손됩니다. 파이프 지지대를 다시 정렬하는 것이 유일한 영구적인 수정 방법입니다. 클램프를 과도하게 조여 정렬 불량 누출을 해결하려고 시도하지 마십시오. 이로 인해 개스킷이 파손되고 페룰 표면이 손상됩니다.

SIP 중 온도 변동으로 인해 표준 클램프가 시간이 지남에 따라 느슨해집니다. 스테인리스강은 증기 멸균 중에 팽창하고 냉각 단계에서 수축합니다. 이러한 열 순환은 엘라스토머를 압축하고 조임력을 감소시킵니다. 예방적 유지보수 일정의 일환으로 정기적인 토크 재조정이 필요합니다. 특수 스프링 장착 클램프는 열 순환을 자동으로 보상하여 개스킷에 일정한 압력을 유지합니다.

소싱: 위생 볼 밸브 제조업체 선택

규정 준수를 위해서는 공급업체의 협상 불가능한 문서가 필요합니다. 히트 로트의 정확한 화학적 구성을 확인하려면 모든 금속 구성 요소에 대한 재료 테스트 보고서(MTR)를 요청하세요. 모든 개스킷과 시트에 대해 FDA 승인 탄성중합체 인증서를 확인하십시오. 디자인이 인정된 위생 기준을 충족하는지 확인하려면 공식 3-A 위생 표준 인증을 찾아보세요.

평판이 좋은 위생 볼 밸브 제조업체는 명확하고 접근 가능한 기술 문서를 제공합니다. 포괄적인 유지 관리 매뉴얼과 표준 운영 절차(SOP)를 제공합니다. 이 문서는 시설 기술자에게 특정 밸브 모델의 재구축, 문제 해결 및 청소 과정을 안내합니다. 기술 지원이 부족하면 유지 관리가 제대로 이루어지지 않고 밸브 수명이 단축됩니다.

표준 기성품 밸브는 모든 특수 용도에 적합하지 않습니다. 와 협력해야 할 수도 있습니다 . 복잡한 빌드의 경우 OEM은 맞춤형 대면 치수를 수용하여 재설치 없이 오래된 장비를 교체합니다. 독점 제어 시스템을 위한 특수 작동 장착 패드를 제공합니다. 이 제품은 초순수 제약 매체에 필요한 15Ra 전해연마와 같은 특정 표면 마감을 달성합니다. OEM 위생 볼 밸브 공급업체

저렴한 수입품은 초기 비용 절감액을 훨씬 초과하는 숨겨진 운영 비용을 수반합니다. 엄격한 로트 추적성을 보장하는 제조업체와 협력하세요. 일관된 가공 공차는 설치 문제를 방지하고 부품 상호 교환성을 보장합니다. 쉽게 사용할 수 있는 교체 씰 키트는 일상적인 유지 관리 작업 중에 가동 중지 시간을 최소화합니다.

결론

1. 디지털 캘리퍼스를 사용하여 기존 파이프 외경(OD)을 측정하여 부품을 주문하기 전에 필요한 정확한 페럴 크기를 확인하십시오.

2. 엘라스토머 호환성 차트와 시설의 CIP(Clean-In-Place) 온도 및 화학 물질 농도를 상호 참조하여 올바른 개스킷 재료를 선택하십시오.

3. 구매 주문을 완료하기 전에 공급업체로부터 재료 테스트 보고서(MTR)와 FDA 규정 준수 인증서를 요청하세요.

4. 개스킷 돌출을 방지하기 위해 물리적 설치를 시작하기 전에 토크 렌치를 제조업체가 지정한 인치-파운드로 보정하십시오.

FAQ

Q: 표준 볼 밸브와 위생 트라이 클램프 볼 밸브의 차이점은 무엇입니까?

답변: 표준 볼 밸브는 나사형 또는 플랜지형 연결을 사용하여 박테리아가 번식할 수 있는 틈을 만듭니다. 위생적인 3중 클램프 볼 밸브는 고도로 광택 처리된 내부 표면, 신속한 분해를 위한 3중 클램프 끝 및 공동으로 채워진 시트를 갖추고 있습니다. 이러한 설계 요소는 유체 정체를 방지하고 효과적인 세척 및 살균을 가능하게 합니다.

Q: 볼 밸브의 트라이 클램프 피팅을 어떻게 측정합니까?

답변: 더 넓은 플랜지 면이 아닌 튜브 자체의 외부 직경(OD)을 측정합니다. 예를 들어, 2인치 삼중 클램프 피팅은 플랜지 크기가 대략 2.5인치임에도 불구하고 2인치 튜브 OD에 해당합니다. 개스킷을 튜브 OD에 맞추면 누출과 흐름 제한이 방지됩니다.

Q. 위생용 볼밸브 설치시 누수 및 파손을 방지하려면 어떻게 해야 하나요?

A: 밸브 본체의 기계적 응력을 제거하기 위해 완벽한 파이프 정렬을 보장하여 누출을 방지합니다. 견고한 행거로 인접한 배관을 지지합니다. 개스킷을 페럴 사이에 완벽하게 수평으로 놓고 너무 세게 조이지 않고 클램프에 올바른 토크를 적용하십시오.

질문: 위생 볼 밸브 연결부를 너무 세게 조일 수 있습니까?

답: 그렇습니다. 클램프를 과도하게 조이면 탄성 개스킷이 너무 많이 압축되어 유체 흐름으로 돌출됩니다. 이러한 침입으로 인해 난류가 발생하고 흐름이 제한되며 세척용 화학 물질이 도달할 수 없는 데드존이 형성되어 오염이 발생합니다.

Q: 스테인레스 스틸 위생 볼 밸브에 가장 적합한 가스켓 재료는 무엇입니까?

A: EPDM은 일반적인 물 및 증기 응용 분야에 가장 적합합니다. PTFE(테플론)는 공격적인 매체에 대해 탁월한 내화학성을 제공하지만 고압 클램프가 필요합니다. Viton(FKM)은 고온 오일과 특정 용제를 취급합니다. 선택은 전적으로 정확한 공정 매개변수에 따라 달라집니다.

Q: 위생 볼 밸브는 얼마나 자주 재구축하거나 교체해야 합니까?

A: 재구축 빈도는 작동 주기, 유체 마모성 및 CIP/SIP 온도에 따라 달라집니다. 예방적 유지보수 일정은 일반적으로 매년 시트와 개스킷을 교체하도록 규정합니다. 마모 징후로는 느린 흐름, 작동 토크 증가 또는 눈에 보이는 엘라스토머 저하 등이 있습니다.

Q: 기성품 옵션 대신 OEM 위생 볼 밸브를 선택하는 이유는 무엇입니까?

A: OEM 파트너는 맞춤형 대면 치수, 특수 작동 장착 패드 및 특정 내부 표면 거칠기(Ra) 마감을 제공합니다. 이는 표준 기성 밸브가 처리할 수 없는 고유한 유체 역학에 대한 엄격한 재료 추적성과 엔지니어 솔루션을 보장합니다.
