산업용 유체 제어 시스템에는 신뢰성이 높은 구성 요소가 필요합니다. 초기 비용, 유지 관리 접근성, 전체 시스템 수명 사이에서 정확한 균형을 유지해야 합니다. 적절한 밸브 유형을 선택하면 전체 작업이 원활하게 진행됩니다. 모든 엔지니어는 구성 요소 오류가 금세 비용이 많이 드는 운영상의 악몽으로 변한다는 것을 알고 있습니다.
잘못된 볼 밸브 본체 설계를 지정하면 심각한 흐름 제한이 발생합니다. 누출 경로가 증가하거나 불필요한 유지 관리 가동 중지 시간이 발생할 수 있습니다. 이러한 운영상의 문제로 인해 완전히 작동하는 파이프라인이 쉽게 중단됩니다. 하나의 잘못된 밸브 선택으로 인해 시설이 몇 시간 동안 폐쇄될 수 있습니다.
이 가이드는 조달 및 엔지니어링 팀에 증거 기반 프레임워크를 제공합니다. 엄격한 적용 요구 사항과 유지 관리 현실을 바탕으로 1피스, 2피스, 3피스 볼 밸브를 평가합니다. 귀하의 고유한 산업 환경에 적합한 밸브 구성을 일치시키는 방법을 정확하게 배우게 됩니다. 이러한 기계적 차이를 이해함으로써 시스템 성능과 장기적인 신뢰성을 모두 최적화할 수 있습니다.
1PC 볼 밸브: 단일 본체로 비용 효율적이고 보어가 감소된 설계; 전체 밸브를 수리하는 것보다 교체하는 것이 더 저렴한 저압, 유지 관리가 적은 응용 분야에 적합합니다.
2PC 볼 밸브: 업계 표준으로 비용과 성능의 균형을 유지합니다. 일반적으로 전체 보어 흐름을 제공하지만 유지 관리를 위해 파이프라인에서 완전히 제거해야 합니다.
3PC 볼 밸브: 인라인 유지 관리를 위해 설계된 고성능 설계; 가동 중지 시간을 최소화하여 더 높은 초기 비용을 정당화하는 고주기 응용 분야, 용접 파이프라인 및 중요 시스템에 이상적입니다.
OEM 선택: 숙련된 OEM 볼 밸브 제조업체와 협력하면 적절한 재료 인증(예: NACE, API 표준) 및 특정 산업 환경에 대한 맞춤형 엔드 연결 매칭이 보장됩니다.
유체 역학은 파이프라인 구성 요소에 대한 특정 요구 사항을 나타냅니다. 지정하기 전에 1PC/2PC/3PC 볼 밸브를 제조업체가 각 유형을 구성하는 방법을 이해해야 합니다. 모든 설계 변형은 유체 흐름, 압력 유지 및 구조적 무결성에 직접적인 영향을 미칩니다. 이 세 가지 기본 신체 스타일 뒤에 있는 기본 엔지니어링을 살펴보겠습니다.
제조업체는 1PC 밸브를 단일 솔리드 본체로 단조 또는 주조합니다. 이 견고한 하우징은 볼과 내부 시트를 모두 둘러싸고 있습니다. 이를 조립하기 위해 작업자는 끝 연결부 중 하나를 통해 내부 구성 요소를 삽입합니다. 이러한 물리적 제약으로 인해 내부 볼이 파이프 직경보다 작아집니다.
특징: 잠재적인 누출 경로 수가 가장 적습니다. 솔리드 바디는 외부 바디 조인트를 제거합니다.
흐름 프로필: 이 설계에는 일반적으로 표준 또는 축소 포트가 있습니다. 더 작은 볼은 본질적으로 흐름을 제한하고 압력 강하를 생성합니다.
유지관리 현실: 1PC 밸브는 쉽게 분해할 수 없습니다. 대부분의 시설에서는 수리를 시도하기보다는 폐기합니다.

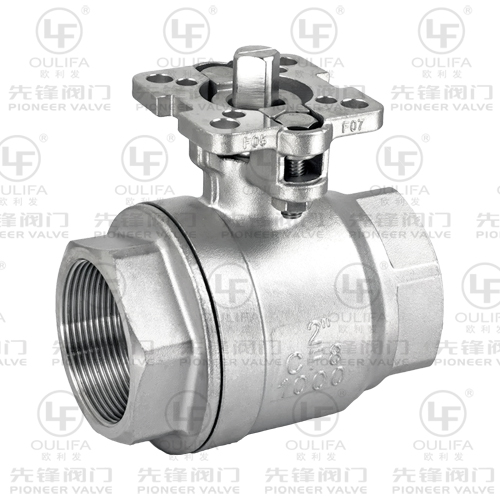

2PC 구성에는 두 개의 별도 금속 부품이 있습니다. 본체와 엔드캡으로 구성되어 있습니다. 엔지니어는 제조 과정에서 이 두 섹션을 서로 연결하거나 볼트로 고정합니다. 이 구성 방법을 사용하면 훨씬 더 다양한 내부 레이아웃이 가능합니다.
특징: 2피스 구조로 더 큰 볼을 수용할 수 있습니다. 이는 전체 포트 또는 전체 보어 흐름 기능을 허용합니다.
흐름 프로필: 유체는 큰 제한 없이 통과합니다. 내부 구멍은 파이프라인의 내부 직경과 일치합니다.
업계 현황: 이는 여전히 가장 일반적인 구성입니다. 일반 산업용 유체 이송에 탁월한 성능을 발휘합니다.
3PC 밸브는 고도로 모듈화된 구조를 활용합니다. 두 개의 별도 엔드 캡 사이에 끼워진 중앙 본체가 특징입니다. 견고한 구조용 볼트는 이 세 부분을 단단히 고정합니다. 이 고급 설계는 파이프라인 유지 관리 절차에 혁명을 일으켰습니다.
특징: 모듈식 구조로 강렬한 압력을 잘 처리합니다. 파이프 응력 하에서 탁월한 구조적 강성을 제공합니다.
유지 관리 이점: 볼트를 제거하고 중앙 섹션을 '흔들어서' 만들 수 있습니다. 이를 통해 즉시 시트와 씰을 교체할 수 있습니다.
시스템 무결성: 실제 파이프에서 엔드 캡을 분리할 필요가 없습니다. 이는 파이프라인의 구조적 정렬을 보호합니다.
모든 산업 응용 분야는 장비에 고유한 물리적 요구 사항을 부과합니다. 엄격한 성능 지표를 기준으로 밸브 유형을 평가해야 합니다. 중요한 운영 범주에 걸쳐 이 세 가지 설계를 비교해 보겠습니다.
유체 속도와 압력 역학은 전적으로 보어 치수에 의존합니다. 밸브의 내부 형상에 따라 시스템 효율성이 결정됩니다. 내부 제한이 있으면 펌프가 더 열심히 작동해야 합니다.
1PC 설계는 본질적으로 시스템의 흐름 용량을 제한합니다. 감소된 보어는 파이프라인 전체에 눈에 띄는 압력 강하를 생성합니다. 이로 인해 1PC 모델은 피깅 작업이 필요한 시스템에 전혀 적합하지 않습니다. 또한 엄격하고 중단 없는 유속을 요구하는 프로세스를 지원하지 못합니다.
반대로 2PC 및 3PC 모델은 일반적으로 풀 보어 디자인을 특징으로 합니다. 내부 볼 개구부는 파이프의 내부 직경과 정확하게 일치합니다. 이를 통해 작동 중 압력 강하가 거의 발생하지 않습니다. 무제한 흐름을 제공하므로 중유 이송 및 라인 청소 절차에 이상적입니다.
산업용 매체는 극한의 온도와 휘발성 압력에 도달할 수 있습니다. 선택한 밸브는 이러한 힘을 안전하게 억제해야 합니다. 구조적 약점은 필연적으로 치명적인 시스템 오류로 이어집니다.
1PC 밸브는 고압 등급과 관련된 한계에 직면합니다. 조립 제약 조건과 단일 부품 주조로 인해 작동 한계가 제한됩니다. 온화한 저온 유틸리티 라인용으로 예약해야 합니다.
2PC 밸브는 중간에서 높은 압력 등급을 제공합니다. 그 성능은 나사형 조인트 씰의 품질에 크게 좌우됩니다. 견고한 2PC 설계로 표준 화학 및 증기 응용 분야를 안전하게 처리할 수 있습니다.
3PC 밸브는 극한의 조건에 맞게 설계되었습니다. 고압, 고온 및 강렬한 진공 응용 분야를 손쉽게 처리합니다. 무거운 구조의 볼트 체결은 탁월한 압력 유지 기능을 제공합니다. 이러한 강력한 조임력은 열팽창 중에도 씰을 단단히 유지합니다.
가동 중지 시간은 다른 운영 문제보다 시설 예산을 더 빨리 소모시킵니다. 팀이 밸브 누출을 얼마나 빨리 수리할 수 있는지가 중요합니다. 유지 관리 접근성은 표준 구성 요소를 고성능 자산과 분리합니다.
1PC와 2PC 디자인 모두 유지 관리에 큰 단점이 있습니다. 기술자는 파이프라인에서 물리적으로 스레드를 풀거나 볼트를 완전히 풀어야 합니다. 완전히 제거하려면 전문적인 도구와 상당한 노동력이 필요합니다. 인건비가 많이 들고 시스템 가동 중지 시간이 상당히 늘어납니다.
3PC 디자인은 이 정확한 문제를 완벽하게 해결합니다. 스윙아웃 중앙 섹션을 통해 진정한 인라인 유지 관리가 가능합니다. 기술자는 단 몇 분 만에 마모된 시트와 씰을 교체할 수 있습니다. 엔드 캡을 배관에 단단히 부착하여 파이프라인의 무결성을 유지합니다.
엔지니어링 사양은 이야기의 절반만을 말해줍니다. 또한 이러한 구성 요소를 설치하고 실행하는 실제 현실도 평가해야 합니다. 초기 가격은 10년 동안의 실제 재정적 영향을 거의 반영하지 않습니다.
조달팀은 초기 구매 가격에만 전적으로 집중하는 경우가 많습니다. 그러나 장기적인 노동 요구 사항은 원래의 자본 지출을 빠르게 상쇄합니다. 예상되는 교체 빈도를 계획해야 합니다.
1PC 디자인은 절대 최저 초기 구매 가격을 나타냅니다. 그러나 시스템을 자주 교체해야 하는 경우 높은 운영 비용이 발생합니다. 1PC 밸브에서 누출이 발생하면 완전히 새로운 장치를 구입해야 합니다.
3PC 디자인은 눈에 띄는 프리미엄 초기 비용을 수반합니다. 그러나 사이클이 높은 환경에서는 인건비를 대폭 절감합니다. 20달러짜리 PTFE 씰을 교체하는 것이 밸브 본체 전체를 교체하는 것보다 훨씬 저렴합니다. 빠른 수리 시간으로 인해 비용이 많이 드는 생산 중단을 방지할 수 있습니다.
많은 중요한 시스템은 나사형 조인트보다는 용접 연결부를 활용합니다. 용접은 누출 방지 파이프 시스템을 보장합니다. 그러나 용접 중에 발생하는 극심한 열로 인해 밸브 내부 부품이 파손됩니다.
1PC 또는 2PC 밸브에 용접 열을 가하면 내부 Teflon 또는 PTFE 씰이 손상됩니다. 이러한 폴리머 시트가 녹으면 밸브는 압력을 유지하는 능력을 잃습니다. 열 손상이 발생한 후에는 쉽게 수리할 수 없습니다.
3PC 밸브는 용접 시스템을 위한 뛰어난 솔루션을 제공합니다. 용접하기 전에 기술자는 볼트를 제거하고 중앙 본체를 떨어뜨리기만 하면 됩니다. 빈 엔드 캡을 파이프에 직접 용접합니다. 금속이 식으면 중앙 본체를 안전하게 다시 삽입합니다. 이로 인해 3PC 밸브는 모든 용접 파이프 시스템에 대한 필수 선택이 되었습니다.
시스템 설계자는 비산 배출 및 유체 누출에 맞서 지속적으로 싸우고 있습니다. 배관 시스템의 모든 조인트는 이론적 누출 경로를 나타냅니다. 더 많은 구조적 부분은 더 많은 잠재적 실패 지점과 같습니다.
1PC 밸브는 잠재적인 누출 경로가 가장 적습니다. 솔리드 바디는 중간 솔기를 완전히 제거합니다. 2PC 밸브에는 본체 조인트가 하나 도입됩니다. 3PC 밸브에는 두 개의 구조적 조인트가 있습니다.
3PC 설계에는 이론적 누출 경로가 더 많지만 엔지니어링을 통해 보상합니다. 이는 견고하고 균일한 토크의 볼트 체결을 활용하여 섹션을 함께 고정합니다. 이러한 공격적인 클램핑은 매우 중요한 응용 분야에서 누출 위험을 효과적으로 완화합니다.
올바른 장비를 선택하려면 기계적 특징을 환경 요구 사항에 맞춰 조정해야 합니다. 우리는 귀하의 조달 전략을 안내하기 위해 명확한 의사 결정 프레임워크를 구성했습니다. 아래에서는 각 신체 스타일을 언제 지정해야 하는지 자세히 설명합니다.
밸브 유형 | 가장 좋습니다 | 유지 관리 접근 방식 | 흐름 특성 |
|---|---|---|---|
1피스(1PC) | 저압 유틸리티 라인, 좁은 공간 | 실패 시 실행(폐기 및 교체) | 포트 축소(흐름 제한) |
2피스(2PC) | 일반 유체 전달, 화학 물질 전달 | 수리/교체를 위해 라인에서 제거 | 전체 포트(무제한 흐름) |
3피스(3PC) | 고주기 자동화, 용접 시스템 | 인라인수리(스윙아웃바디) | 전체 포트(무제한 흐름) |
덜 까다롭고 중요하지 않은 환경에는 1PC 밸브를 배포해야 합니다. 표준 HVAC 시스템과 기본 냉각수 라인에 완벽하게 맞습니다. OEM 장비 제조업체는 매우 엄격한 공간 제약에 직면할 때 종종 이를 사용합니다. 이는 여전히 "실패 시 실행" 응용 프로그램에 대한 최상의 옵션입니다. 유체가 깨끗하고 압력이 낮은 경우 1PC가 탁월한 가치를 제공합니다.
2PC 디자인은 산업 처리의 중간 계층을 지배합니다. 식품 및 음료 가공 시설에 대해서는 이를 지정해야 합니다. 표준 화학 물질 전달 시스템을 안정적으로 처리합니다. 엔지니어는 전체 흐름이 필요한 일반적인 유체 전달에 선호합니다. 빈번한 내부 유지 관리가 거의 불가능할 때 의미가 있습니다. 팀이 교체를 위해 잠시 시스템을 종료할 여유가 있다면 2PC가 이상적입니다.
엄격하고 위험도가 높은 환경을 위해서는 3PC 설계를 지정해야 합니다. 밸브가 매일 수천 번 작동하는 고주기 자동화에 탁월합니다. 고압 증기 및 휘발성 석유화학 공정을 안전하게 처리합니다. 엔지니어들은 씰을 자주 교체해야 하는 부식성이 높은 매체에 대해 이 솔루션을 사용합니다. 무엇보다도 이는 엄격하게 용접된 배관 인프라에 절대적으로 필요한 요소입니다.
최고의 디자인이라도 표준 이하의 재료로 제조하면 실패합니다. 글로벌 공급망에는 품질이 낮고 테스트되지 않은 구성 요소가 많이 포함되어 있습니다. 전문적인 와 협력하여 부품을 조달할 때 OEM 볼 밸브 1PC/2PC/3PC 볼 밸브 제조업체는 작동 규정 준수를 보장합니다.
표준 카탈로그 밸브는 산업 스트레스로 인해 예측할 수 없게 고장나는 경우가 많습니다. 익명으로 제조하면 실제 금속 구성을 추측할 수 있습니다. 스테인레스 스틸의 작은 불순물은 화학 라인의 급속한 부식을 유발합니다.
평판이 좋은 OEM 파트너는 엄격한 재료 테스트 보고서(MTR)를 제공하여 이 문제를 해결합니다. 스테인리스강, 탄소강 또는 특수 합금의 정확한 화학적 구성을 문서화합니다. 이러한 추적성은 귀하의 재료가 엄격한 산업 야금 표준을 충족하도록 보장합니다.
산업용 파이프라인은 모든 경우에 적용되는 일률적인 접근 방식을 거의 따르지 않습니다. 특정 프로세스 매개변수에 맞게 조정된 구성 요소가 필요합니다. 강력한 제조 파트너는 광범위한 맞춤화 기능을 제공합니다.
끝 연결: 파이프라인과 완벽하게 일치하도록 끝 연결을 수정할 수 있습니다. 옵션에는 표준 NPT 나사산, 무거운 플랜지 끝단 또는 위생적인 삼중 클램프 피팅이 포함됩니다.
시트 재질: 온도에 따라 내부 씰을 업그레이드할 수 있습니다. 표준 PTFE, 고열 PEEK 또는 극한 조건의 금속 대 금속 시트를 선택할 수 있습니다.
작동 준비: ISO 5211 장착 패드를 주물에 직접 통합할 수 있습니다. 이로 인해 공압 또는 전기 액추에이터를 매우 간단하게 부착할 수 있습니다.
산업 안전은 전적으로 엄격한 공장 테스트에 달려 있습니다. 가압 라인에 테스트되지 않은 구성 요소를 설치할 위험이 없습니다. 전담 제조업체는 항상 엄격한 국제 테스트 프로토콜을 준수합니다.
배송 전에 모든 배치가 API 598 압력 테스트를 거치도록 보장합니다. 불안정한 환경의 경우 API 607 표준을 충족하는 인증된 화재 안전 설계를 제공합니다. 또한 현대 비산 배출 표준을 엄격하게 준수하여 작업자와 환경을 모두 보호합니다.
적절한 밸브 선택에는 단순히 파이프 직경을 맞추는 것 이상이 필요합니다. 흐름 요구 사항, 유지 관리 예산 및 설치 방법의 균형을 맞추는 복잡한 계산이 남아 있습니다. 견고한 일체형 디자인은 기본 급수관에 완벽하게 기능하는 반면, 3피스 모듈형 디자인은 고압 용접 시스템에 적합합니다. 귀하의 운영 성공은 전적으로 올바른 사전 선택에 달려 있습니다.
공급업체를 최종 후보로 선정하기 전에 애플리케이션의 정확한 주기 빈도를 계획하세요. 최대 압력 등급을 기록하고 원하는 파이프 연결 유형을 확인하십시오. 운영 예산을 정확하게 평가하려면 엔지니어에게 문의하거나 기술 사양 시트를 요청하는 것이 좋습니다. 즉각적인 구매 가격보다는 장기적인 신뢰성을 바탕으로 결정을 내리십시오.
A: 예, 2피스 밸브를 수리할 수 있습니다. 그러나 먼저 파이프라인에서 완전히 제거해야 합니다. 이는 배관 분리 없이 빠른 인라인 유지 관리가 가능한 3피스 밸브와 크게 다릅니다.
A: 1피스 밸브는 견고한 주조 몸체 구조를 사용합니다. 제조업체는 좁은 끝 연결부를 통해 내부 볼을 삽입해야 합니다. 이러한 물리적 제한으로 인해 볼이 주변 파이프 직경보다 작아지게 되어 포트가 줄어듭니다.
A: 적극 권장합니다. 확장형 2피스 밸브도 존재하지만 3피스 설계는 업계 표준으로 남아 있습니다. 이를 통해 용접 중에 중앙 본체를 제거할 수 있어 내부 폴리머 씰이 녹는 강렬한 열을 방지할 수 있습니다.
A: 2PC 밸브에는 하나의 중앙 본체 조인트가 포함되어 단일 이론적 누출 경로를 생성합니다. 3PC 밸브에는 두 개의 몸체 조인트가 있습니다. 그러나 3PC 설계는 견고하고 견고한 관통 볼트를 활용하여 극한의 고압에서도 믿을 수 없을 정도로 안전한 밀봉을 보장합니다.
