도시의 물 시스템을 고속도로의 거대한 네트워크로 묘사하십시오. 트래픽은 흐름을 제어하기 위해 신호등과 램프가 필요한 것과 마찬가지로 처리장에서 수돗물로의 여행을 관리하기 위해 밸브가 필요합니다. 이러한 교통 관제사 중에서, 나비 밸브는 현대적인 수도 인프라의 워킹으로 두드러집니다.
도시가 어떻게 매일 파이프를 통해 흐르는 수백만 갤런의 물을 관리하는지 궁금한 적이 있다면 가장 중요한 도구 중 하나를 발견하려고합니다. 물 공급 시스템의 나비 밸브는 게이트 키퍼 역할을하며, 물이 흐르는시기, 움직이는 속도 및 어디로 가는지 제어합니다. 그들은 우리의 물 네트워크의 모든 곳에서이지만 대부분의 사람들은 자신이 존재하는 것을 결코 알지 못합니다.
이 안내서는 이러한 필수 장치에 대한 모든 것을 안내합니다. 당신은 그들이 어떻게 작동하는지, 왜 물 유틸리티가 그들을 선호하는지, 그리고 우리의 식수를 보호 할 곳을 배울 것입니다. 물 전문가이든 공학 학생이든, 인프라에 대해 궁금하든, 이러한 다재다능한 흐름 제어 장치에 대한 실질적인 통찰력을 얻을 수 있습니다.
나비 밸브는 물 시스템 DN 200 이상에 최적의 흐름 제어를 제공합니다 - 게이트 밸브가 엄청나게 비싸고 부피가 커지는 큰 파이프에서 디자인이 비추립니다.
이중 편심 디자인은 성능 및 비용의 최상의 균형을 제공합니다 - CAM 액션은 마모를 줄이면 시치 예산에 합리적으로 가격을 유지합니다.
NSF 61 식수 적용에 필수적인 NSF 인증 - 식수 안전에 절대 타협하지 마십시오. 모든 습식 재료가 표준을 충족하는지 확인하십시오
정기적 인 유지 보수는 수십 년의 신뢰할 수있는 서비스를 보장합니다 - 매월 운동 및 연간 검사는 대부분의 문제가 시작되기 전에 대부분의 문제를 예방합니다.
누출없는 작동에 중요한 적절한 설치 -가압 전에 플랜지를 정렬하고 볼트 패턴을 따르고 테스트 작업을 수행하는 데 시간이 걸립니다.
나비 밸브는 기본적으로 물 흐름을 제어하기 위해 파이프 내부를 돌리는 금속 디스크입니다. 동전이 당신을 향할 때 물은 통과 할 수 없습니다. 옆으로 돌리면 물이 자유롭게 흐릅니다.
다음은 특별한 이유가 있습니다. 완전히 닫힌 곳에서 완전히 열려있는 곳에서 1/4 턴 (90도) 만 있으면됩니다. 그렇기 때문에 엔지니어들이 이것을 '쿼터-회전 밸브라고 부릅니다. '버터 플라이의 날개처럼 보이는 디스크는 중앙을 통과하는 막대에 앉아 있습니다. 손잡이 나 액추에이터를 바깥쪽으로 돌리면 막대가 디스크를 내부로 돌립니다.
다른 공통 밸브와 비교해 봅시다.
| 밸브 유형 | 작동 | 공간이 필요한 | 최상의 사용 |
|---|---|---|---|
| 나비 | 90 ° 회전 | 콤팩트 | 대형 파이프, 빠른 작동 |
| 문 | 여러 회전 | 크기가 큰 | 전체 흐름, 드물게 사용됩니다 |
| 공 | 90 ° 회전 | 중간 | 중소형 파이프 |
| 지구 | 여러 회전 | 크기가 큰 | 흐름 조절 |
버터 플라이 밸브는 빠른 작동, 작은 크기 및 우수한 흐름 용량을 결합하여 대형 수도권에 적합하기 때문에 물 공급에서 승리합니다.
모든 나비 밸브에는 5 개의 주요 부품이 함께 작동합니다. 그들을 분해합시다 :
밸브 본체
이것은 밸브의 외부 쉘입니다. 물 시스템에서는 일반적으로 에폭시로 코팅 된 연성 철으로 만들어집니다. 왜? 연성 철은 지하 설치 및 수압을 처리하기에 충분히 어렵습니다. 에폭시 코팅은 녹을 멈추고 식수를 안전하게 유지합니다. 두 개의 파이프 플랜지 사이에 맞아 설치를 간단하게 만듭니다.
디스크
디스크는 물 흐름을 멈추거나 허용하는 실제 작업을 수행합니다. 현대적인 워터 밸브는 스테인레스 스틸 가장자리와 함께 연성 철 디스크를 사용합니다. 이 조합은 일정한 물 흐름에서 마모에 저항합니다. 일부 디스크에는 부분적으로 열릴 때 난기류를 줄이기 위해 특별한 모양이 있습니다.
줄기는
줄기를 디스크의 차축으로 생각합니다. 일반적으로 316 스테인리스 스틸 - 염소 물에서도 부식되지 않는 등급입니다. 줄기는 외부 핸들을 내부 디스크에 연결하여 밸브 본체를 통해 회전력을 전달합니다.
좌석 시트
는 닫을 때 방수 물개를 만듭니다. 식수의 경우 다음과 같은 재료를 사용합니다.
EPDM 고무 : 염소 물에 적합하며 수년간 지속됩니다.
PTFE (Teflon) : 매우 매끄럽고 화학 물질에 저항합니다
NBR (니트릴) : 일반 수자원 서비스를위한 예산 친화적
밀봉 시스템
스템 주변의 다중 O 링은 누출을 방지합니다. 현대적인 디자인은 함께 쌓인 여러 O- 링을 사용합니다. 실패하면 다른 사람들은 인감을 유지합니다. 이 중복성은 유지 보수가 적고 서비스 수명이 길다는 것을 의미합니다.
수처리 공장이나 펌프 스테이션을 통과하면 나비 밸브가 어디에서나 발견됩니다. 8 인치 이상 파이프의 물 흐름을 제어하기위한 선택입니다 (DN 200). 여기에 빛나는 곳이 있습니다.
도시의 물 전송 라인
도시는 주요 물 동맥에 거대한 나비 밸브를 사용합니다. 우리는 처리장에서 인근으로 물을 운반하는 직경이 24 ~ 60 인치 인 파이프에 대해 이야기하고 있습니다. 이 밸브를 통해 운영자는 전체 시스템을 종료하지 않고 수리를 위해 섹션을 분리 할 수 있습니다.
펌핑 스테이션 운영 물 공급 펌핑 스테이션의
모든 나비 밸브 응용 프로그램은 특정 목적을 제공합니다.
펌프 분리 밸브를 사용하면 기술자가 개별 펌프를 서비스 할 수 있습니다
배출 밸브는 스테이션을 떠나는 물을 제어합니다
바이 패스 밸브는 유지 보수 중에 장비 주변의 물을 돌립니다
밸브 지원 점검은 백 플로를 방지합니다
수처리 플랜트 시스템
처리 플랜트는 모든 단계에서 나비 밸브에 의존합니다.
| 플랜트 영역 | 밸브 기능 |
|---|---|
| 원수 섭취 | 들어오는 수량 제어 |
| 정착 탱크 | 청소를 위해 탱크를 분리하십시오 |
| 필터 베드 | 역 세척 작업을 관리합니다 |
| 화학 공급 | 대조 처리 화학 물질 |
| 잘 지내십시오 | 처리 된 물 저장을 조절합니다 |
| 분포 | 네트워크에 직접 물 |
인프라 제어 지점
저수지 연결 : 스토리지의 제어 충전 및 도면
구역 경계 : 별도의 압력 구역
비상 격리 : 메인 휴식 시간 동안 빠른 종료
화재 시스템 : 소화전으로의 적절한 흐름을 보장하십시오
물 유틸리티는 실제적인 이유로 나비 밸브를 선택합니다. 첫째, 병목 현상을 만들지 않고 거대한 흐름을 처리합니다. 36 인치 나비 밸브는 완전히 열리면 분당 50,000 갤런 이상을 통과 할 수 있습니다.
그들은 최소한의 압력 강하를 만듭니다-일반적으로 전체 흐름에서 3-5psi 만 있습니다. 10-15psi를 떨어 뜨릴 수있는 글로브 밸브와 비교하십시오. 압력 강하가 낮아지면 펌프가 덜 힘들어 전기 비용이 절약됩니다.
공간이 지하에 중요합니다. 나비 밸브는 비슷한 게이트 밸브의 공간의 약 1/3을 차지합니다. 붐비는 펌프 스테이션이나 밸브 금고에서는 소형 설계를 통해 설치 및 유지 보수가 훨씬 쉽습니다.
대형 파이프의 경우 경제적 인 챔피언입니다. 48 인치 나비 밸브는 같은 크기의 게이트 밸브보다 훨씬 저렴합니다. 직경에 따라 절약이 증가합니다. 정확히 물 시스템이 가장 필요한 곳에 절약됩니다.
'편심 '라는 용어는 디스크가 밸브에있는 방식을 나타냅니다. 각 설계는 물 시스템에 다양한 이점을 제공합니다.
동심 (제로 오프셋) 나비 밸브
이 밸브에서는 모든 것이 중앙에 있습니다. 줄기는 디스크와 밸브 본체의 중앙을 통해 똑바로 작동합니다. 가장 간단한 디자인입니다.
주요 기능 :
고무 시트는 디스크를 완전히 둘러싸고 있습니다
디스크 엣지는 열린 경우에도 항상 좌석에 닿습니다
최대 250psi의 압력 등급
온도 범위는 최대 400 ° F입니다
저압 주거용 수선에 가장 적합합니다
그들은 다음과 같이 잘 작동합니다.
아파트 건물 급수
관개 시스템
수영장 순환
가벼운 상업용 응용 프로그램
이중 편심 (이중 오프셋) 나비 밸브
여기에서 영리 해지는 곳이 있습니다. 줄기는 두 가지 방식으로 오프셋됩니다. 디스크의 밀봉 표면에서 뒤로 이동하여 한쪽으로 이동했습니다. 이것은 열 때 캠 작업을 만듭니다.
이것이 물 시스템의 의미 :
디스크는 개구부에서 좌석에서 들어 올립니다
마찰이 적 으면 좌석 수명이 길다는 것을 의미합니다
최대 PN 16 (232 PSI)까지의 압력을 처리합니다.
작동 토크 감소
도시 수도권을위한 표준 선택
성능 비교 :
| 기능 | 동심원 | 이중 편심 구성 |
|---|---|---|
| 좌석 마모 | 더 높은 | 낮추다 |
| 운영력 | 더 높은 | 낮추다 |
| 압력 등급 | 낮추다 | 더 높은 |
| 비용 | 낮추다 | 보통의 |
| 일반적인 크기 범위 | 2 '-24 ' | 6 '-120 ' |
트리플 편심 (트리플 오프셋) 나비 밸브
프리미엄 옵션은 세 번째 오프셋을 추가합니다. 밀봉 표면은 각도로 가공됩니다. 이것은 금속이 전체 폐쇄시 금속을 만나는 원뿔 모양의 씰을 만듭니다.
그들은 까다로운 물 응용 분야에서 탁월합니다.
고압에서도 누출이 없습니다
최대 PN 40 (580psi)까지 처리
극한 온도에서 안정적으로 작동합니다
금속 좌석 지난 수십 년
중요한 물 전달에 적합합니다
다음을 위해 사용하십시오 :
고압 수자원
수력 발전소
담수화 시설
산업용 수도 시스템
웨이퍼 스타일 나비 밸브
이들은 샌드위치 충전과 같은 두 파이프 플랜지 사이의 미끄러짐. 긴 볼트는 밸브 본체를 돌아 다니며 모든 것을 함께 고정합니다.
장점 :
가장 저렴한 옵션
가장 가벼운 무게
최소 공간 요구 사항
설치하기 쉽습니다
제한 사항 :
파이프 끝에서 사용할 수 없습니다
제거를 위해 두 플랜지를 분리해야합니다
고압 서비스에는 이상적이지 않습니다
러그 스타일 나비 밸브
러그 밸브에는 몸 주위에 나사가 있습니다. 각 파이프 플랜지는 자체 볼트 세트가있는 밸브에 직접 볼트 볼트.
물 시스템이 그들을 선호하는 이유 :
한쪽은 제거 할 수 있고 다른 쪽은 압력 을가합니다.
데드 엔드 서비스를 위해 일합니다
유지 보수 액세스에 더 좋습니다
웨이퍼 스타일보다 약간 높은 압력 등급

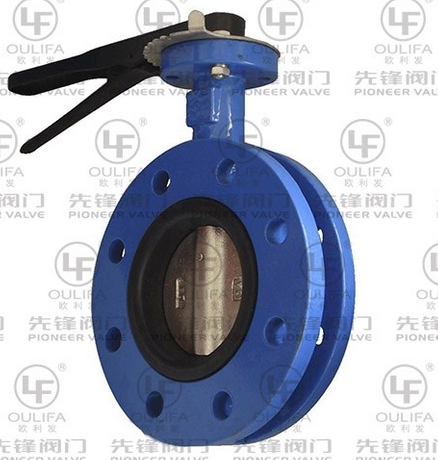

이중 플랜트 나비 밸브
이 밸브에는 자체 플랜지가 부착되어 있습니다. 그들은 양쪽의 파이프 플랜지에 직접 볼트로 볼트.
대형 수도원의 이점 :
가장 강력한 연결 유형
파이프 응력을 더 잘 처리합니다
자체 지원 구조
24 인치 이상의 파이프에 선호됩니다
설치 중에 더 쉽게 정렬합니다
식수와 관련하여 재료 선택은 성능에 관한 것이 아니라 안전에 관한 것입니다. NSF 61 인증은 재료가 유해 물질을 물에 침출하지 않도록합니다.
밸브 바디 옵션
연성 철은 물 판막 몸체를 지배합니다. 이유는 다음과 같습니다.
주철보다 강합니다
압력으로 균열에 저항합니다
스테인레스 스틸보다 비용이 적습니다
부식 방지를 위해 쉽게 코팅 할 수 있습니다
융합-결합 에폭시 코팅은 중요합니다. 그것은 가루로 적용된 다음 구워져 철분과 물 사이에 장벽을 만듭니다. 이 코팅은 식수 접촉에 대한 엄격한 테스트를 통과해야합니다.
디스크 구조
현대적인 워터 밸브는 정교한 디스크 설계를 사용합니다.
| 요소 | 재료 | 목적 |
|---|---|---|
| 핵심 | 연성 철 | 구조적 강도 |
| 가장자리 | 316 스테인레스 스틸 | 밀봉 표면 |
| 코팅 | 에폭시 분말 | 부식 보호 |
| 하드웨어 | 스테인레스 스틸 | 부식 저항 |
스테인레스 스틸 가장자리는 종종 디스크 주변 주위에서 지속적으로 용접됩니다. 이것은 부드럽고 부식 방지 씰링 표면을 만듭니다.
좌석 재료 선택
각 시트 재료는 다양한 물 조건에 적합합니다.
EPDM (에틸렌 프로필렌 디엔 단량체)
온도 : -20 ° F ~ 230 ° F
우수한 염소 저항성
시간이 지남에 따라 유연성을 유지합니다
시립 물에 대한 첫 번째 선택
오존 저하에 저항합니다
PTFE (Polytetrafluoroetylene/Teflon)
온도 : -100 ° F ~ 450 ° F
가장 낮은 마찰 계수
화학 저항 챔피언
FDA는 음식 접촉을 위해 승인되었습니다
비용이 높지만 가장 긴 수명
NBR (니트릴 부타디엔 고무)
온도 : -35 ° F ~ 250 ° F
좋은 일반 목적 자료
기름과 연료에 저항합니다
예산 친화적 인 옵션
실외 노출에 이상적이지 않습니다
물은 놀랍게도 금속에 공격적입니다. 소독을 위해 염소를 첨가하면 부식이 가속화됩니다. 그렇기 때문에 보호 전략이 중요한 이유입니다.
다층 보호 접근법
기본 재료 선택 : 부식 방지 합금부터 시작하십시오
표면 코팅 : FDA 승인 에폭시를 바릅니다
음극 보호 : 공격적인 물에 희생 양극을 사용하십시오
재료 분리 : 비슷한 금속 접촉을 방지합니다
중요한 보호 영역
줄기 대 바디 인터페이스는 특별한주의가 필요합니다. 물은 줄기 베어링 영역에 도달해서는 안됩니다. 현대적인 디자인 사용 :
이중 O- 링 씰
부식 방지 재료로 만든 줄기 부싱
밀봉 된 챔버의 그리스 포장
스테인레스 스틸 줄기 슬리브
코팅 품질 표준
| 테스트 | 요구 사항 | 목적 |
|---|---|---|
| 두께 | 최소 10 마일 | 적용 범위를 확인하십시오 |
| 휴일 탐지 | 제로 핀홀 | 코팅 갭을 찾으십시오 |
| 부착 | 2000 psi에서 껍질을 벗기지 않습니다 | 본딩을 확인하십시오 |
| 충격 저항 | 160 in-lb에서 균열이 없습니다 | 손상을 방지하십시오 |
처음으로 설치하면 수년간의 문제가 절약됩니다. 전문가가하는 방법은 다음과 같습니다.
1 단계 : 플랜지 준비는 두 파이프 플랜지를 모두 청소하여 시작합니다. 녹, 오래된 개스킷 재료 및 잔해물을 제거하십시오. 와이어 브러시 또는 스크레이퍼를 사용하십시오. 플랜지가 평행한지 확인하십시오 - 오정렬이 누출을 일으키고 밸브를 강조합니다.
2 단계 : 디스크 클리어런스 점검을 설치하기 전에 밸브를 완전히 엽니 다. 디스크가 파이프 벽에 닿지 않도록하십시오. 주변에서 최소 1 인치 간격이 필요합니다. 펌프 또는 팔꿈치 옆에있는 밸브의 경우 스페이서 조각이 필요할 수 있습니다.
3 단계 : 밸브 포지셔닝 센터 플랜지 사이의 밸브. 큰 밸브의 경우 몸 주위의 리프팅 스트랩을 사용하지 않고 구멍을 뚫지 마십시오. 줄기를 가로 또는 수직으로 유지하십시오 - 베어링에 스트레스를주는 각진 위치를 피하십시오.
4 단계 : 볼트 설치 패턴은 볼트를 삽입하지만 아직 조이지 마십시오. 이 순서를 따르십시오.
모든 볼트를 손으로 가십시오
별 패턴의 반대쪽 볼트
사양의 30%에 대한 토크
동일한 패턴에 따라 60%로 증가합니다
사양에 대한 최종 토크
24 시간 후에 다시 확인하십시오
5 단계 : 가압 전 기능 테스트 :
밸브를 완전히 열고 닫힙니다
원활한 작동을 확인하십시오
위치 표시기 정확도를 확인하십시오
자동화 된 경우 스위치를 테스트합니다
문서 토크 값
정기적 인 유지 보수는 밸브가 수십 년 동안 작동합니다. 물 유틸리티는 일반적 으로이 일정을 따릅니다.
월간 작업
운동 밸브는 정기적으로 사용되지 않습니다
외부 누출을 확인하십시오
위치 표시기를 확인하십시오
작동 토크를 기록하십시오
분기 별 작업
접근 가능한 경우 줄기 부싱을 윤활하십시오
테스트 액추에이터 작동
포장선 조정을 확인하십시오
깨끗한 밸브 외부
연간 작업
전체 운영 테스트
토크 테스트 문서
액추에이터 교정
시트 누출 테스트
유지 보수 기록을 업데이트하십시오
일반적인 문제와 솔루션
| 문제 | 는 | 솔루션 |
|---|---|---|
| 높은 작동 토크 | 좌석 붓기 또는 잔해 | 정리하고 좌석을 검사합니다 |
| 줄기에서 누출 | 마모 된 포장 또는 O- 링 | 씰을 교체하십시오 |
| 시트 누출 | 손상된 좌석 또는 디스크 모서리 | 시트 또는 재설정 디스크를 교체하십시오 |
| 액추에이터 사냥 | 위치기 설정이 잘못되었습니다 | 대조군을 다시 교환합니다 |
대부분의 수도 밸브는 지하에 살고 있습니다. 이것은 독특한 도전과 요구 사항을 만듭니다.
밸브 박스 선택
풀 밸브 작동을 위해 상자 크기
렌치 스윙을위한 공간을 허용하십시오
바닥에서 배수를 보장하십시오
도로에서 교통 등급 커버를 사용하십시오
확장 스핀들 시스템
깊은 설치의 경우 확장 스핀들을 사용하면 운영자가지면에서 작동하도록합니다. 주요 구성 요소에는 다음이 포함됩니다.
스핀들 샤프트 : 보통 2 인치 스퀘어 스틸
유니버설 조인트 : 오정렬을 수용합니다
가이드 브래킷 : 긴 스팬을 지원하십시오
작동 너트 : 밸브 스템이있는 인터페이스
설치 팁 :
10 피트마다 스핀들을 지원합니다
부식성 토양에 스테인레스 스틸을 사용하십시오
PVC 슬리브로 보호하십시오
표면에 위치 표시기를 포함하십시오
직접 매장 요건
밸브 본체에 추가 코팅을 바릅니다
스테인레스 스틸 패스너를 사용하십시오
필요한 경우 음극 보호를 설치하십시오
트레이서 와이어로 위치를 표시하십시오
문서 GPS 좌표
빠른 작동은 시간을 절약 할 수 있습니다 . 90도 턴이 밸브를 완전히 열거 나 닫습니다. 워터 메인 브레이크와 같은 비상 사태 동안 운영자는 섹션을 몇 초 안에 분리 할 수 있습니다. 이것을 50 개 이상의 회전이 필요한 게이트 밸브와 비교하십시오 - 물이 홍수가 발생할 때 절약되는 임계 시간.
단순한 디자인은 신뢰성이 적다는 것을 의미합니다. 나비 밸브에는 기본적으로 디스크, 줄기 및 액추에이터의 세 가지 움직이는 부분이 있습니다. 게이트 밸브에는 줄기, 게이트, 시트, 가이드 등이 있습니다. 각 추가 부품은 잠재적 인 실패 지점입니다.
높은 유량 용량이 열리면 디스크는 최소한의 폐쇄를 나타냅니다. 물은 직선 파이프를 통해 거의 자유롭게 흐릅니다. 24 인치 밸브의 유량 용량 비교 :
| 밸브 유형 | CV 값 | 5 PSI 드롭 (GPM) |
|---|---|---|
| 나비 | 13,000 | 29,000 |
| 문 | 14,500 | 32,400 |
| 지구 | 8,000 | 17,900 |
| 공 | 13,500 | 30,200 |
운영의 다양성은 다음과 같이 잘 작동합니다.
완전한 종료
흐름 스로틀 (한계 내)
압력 제어
밸브 어시스트를 확인하십시오
자동화 된 제어
비좁은 밸브 vaults, 크기 문제의 36 인치 나비 밸브는 약 16 인치의 레이어링 길이가 필요합니다. 동등한 게이트 밸브는 36 인치 이상이 필요합니다. 이것은 다음을 의미합니다.공간 절약 디자인 .
더 작은 금고
유지 보수에 대한 쉽게 액세스 할 수 있습니다
다른 장비를위한 공간
건축 비용 절감
초기 비용 절감
가격 이점은 크기로 극적으로됩니다.
| 파이프 크기 | 버터 플라이 밸브 | 게이트 밸브 | 절약 |
|---|---|---|---|
| 12 인치 | $ 2,500 | $ 3,200 | 22% |
| 24 인치 | $ 8,000 | $ 12,000 | 33% |
| 36 인치 | $ 18,000 | $ 35,000 | 49% |
| 48 인치 | $ 32,000 | $ 68,000 | 53% |
설치 경제
가벼운 무게는 크레인 요구 사항을 줄입니다
더 빠른 설치로 인해 노동 시간이 절약됩니다
더 간단한 정렬 속도 조립
조이는 볼트가 적습니다
특별한 설치 도구가 필요하지 않습니다
운영 비용 혜택
에너지 절약은 시간이 지남에 따라 추가됩니다. 게이트 밸브 대신 10 개의 나비 밸브가있는 일반적인 펌프 스테이션은 다음과 같습니다.
50 psi 시스템 압력 강하가 줄어 듭니다
펌핑 전력의 15% 감소
연간 $ 25,000 연간 전기 절약
모터 유지 보수 비용 절감
수명주기 값
최소한의 유지 보수로 25-30 년 동안 현대 이중 편심 디자인. 좌석은 한 번 교체가 필요할 수 있습니다. 총 수명주기 비용은 다음과 같이 고려할 때 비슷한 게이트 밸브보다 40% 더 적습니다.
구매 가격
설치 노동
에너지 소비
유지 보수 비용
교체 부품
흐름 요구 사항이 먼저옵니다
흐름 요구를 계산하여 시작하십시오.
피크 수요 유량
최소 흐름 조건
향후 확장 계획
화재 흐름 요구 사항
정상 흐름에서 5-7 ft/sec 속도의 밸브 크기. 더 높은 속도는 침식을 유발합니다. 낮은 속도는 퇴적물 축적을 허용합니다.
압력 등급은 시스템 요구와 일치해야합니다
과도하게 지정하지 마십시오. 물 시스템의 일반적인 압력 클래스 :
| 등급 | 최대 압력 | 표준 |
|---|---|---|
| PN 10 | 145 psi | 분배 메인 |
| PN 16 | 232 psi | 전송 라인 |
| PN 25 | 363 psi | 펌프 배출 |
| PN 40 | 580 psi | 고압 시스템 |
온도 범위 고려 사항
대부분의 수도 시스템은 35-80 ° F 사이에서 작동합니다. 그러나 고려 :
노출 된 위치의 겨울 최소
지상 설치에서 태양열 가열
온수 시스템에는 특별한 좌석이 필요합니다
긴 파이프 라인에 대한 열 팽창 효과
차단 분류 요구 사항
응용 프로그램마다 다른 압연도 수준이 필요합니다.
클래스 VI : 버블 텐트, 비판적 격리
클래스 V : 누출 최소 누출, 일반적인 격리
클래스 IV : 표준 상업 서비스
EN12266-A : 유럽의 드롭 테이트 표준
작동 주파수는 설계에 영향을 미칩니다
일일 작동 밸브가 필요합니다.
강력한 액추에이터
강화 된 좌석
내마비 코팅
자동화 된 컨트롤
매년 작동하는 분리 밸브는 다음을 사용할 수 있습니다.
수동 작동
표준 재료
기본 좌석 디자인
수동 작동
작은 밸브 (최대 12 인치)는 레버 손잡이를 사용합니다. 레버를 90도 - 단순하고 신뢰할 수 있습니다. 더 큰 밸브에는 기계적 이점이 필요합니다.
웜 기어 연산자
토크에 40 : 1 이상을 곱하십시오
자체 잠금은 원치 않는 움직임을 방지합니다
위치 표시기를 포함하십시오
최대 48 인치 밸브에 적합합니다
전체 작동을 위해 일반적인 핸드 휠 회전 :
12 인치 밸브 : 45 회전
24 인치 밸브 : 80 회전
36 인치 밸브 : 125 회전
전기 액추에이터
현대적인 물 시스템은 점점 더 전기 액추에이터를 사용합니다.
제어실에서 원격 작동
SCADA 시스템과의 통합
정확한 흐름 제어
자동 압력 관리
주요 사양 :
제어 신호 : 4-20MA 표준
전원 : 120vac, 240vac 또는 480vac
듀티 사이클 : 작동 주파수를 고려하십시오
환경 등급 : NEMA 4 배 최소
배터리 백업 : 임계 밸브 용
공압 액추에이터
압축 공기 작동 제공 :
가장 빠른 작동 (2-5 초)
실패-안전 스프링 리턴 옵션
특수 인클로저없이 폭발 방지
간단한 조절 제어
요구 사항 :
깨끗하고 건조한 공기 공급
80-100 psi 전형
백업 에어 저수지
필터 조절기 장치
유압 액추에이터
최고 토크 응용 분야의 경우 :
48 인치 이상의 파이프 라인 밸브
고압 서비스
매장 된 설치
비상 폐쇄 시스템
AWWA C504 표준
여기에는 고무 시합 나비 밸브가 3 인치 이상 더 커집니다. 주요 요구 사항 :
압력 테스트 절차
최소 재료 표준
치수 사양
성능 기준
NSF/ANSI 61 인증
식수에 접촉하는 모든 재료는 다음과 같습니다.
0.25% 미만의 리드 콘텐츠
유해한 화학적 침출이 없습니다
타사 테스트가 필요합니다
연간 감사는 인증을 유지합니다
ISO 5210 장착 표준
액추에이터 첨부 파일 :
표준화 된 플랜지 패턴
구동 커플 링 치수
위치 피드백 요구 사항
토크 전송 사양
테스트 요구 사항 요약 :
| 요구 | 사항 | 위치 |
|---|---|---|
| 쉘 테스트 | 1.5 배 정격 압력 | 눈에 띄는 누출이 없습니다 |
| 좌석 테스트 | 1.1x 등급 압력 | 클래스 당 허용 가능한 누출 |
| 운영 | 100 사이클 | 원활한 작동 |
| 코팅 | NSF 61 | 추출 테스트를 통과합니다 |
이웃의 물은 신중하게 제어되는 네트워크를 통해 도착합니다. 나비 밸브는 처리 공장에서 탭까지 모든 단계를 관리합니다.
서비스 라인 격리
주요 주요 연결은 격리 기능이 필요합니다. 나비 밸브는 승무원을 보자 :
비 지불에 대한 서비스 종료 서비스
배관 수리를 위해 건물을 분리하십시오
백 플로에서 오염을 방지하십시오
새로운 연결 활성화를 제어하십시오
일반적인 설치는 4 인치 또는 6 인치 밸브를 사용합니다.
데드 엔드 서비스를위한 러그 스타일 바디
염소 내성을위한 EPDM 좌석
보안을위한 쿼터 전환 잠금
상태 검사에 대한 위치 표시기
압력 영역 관리
도시는 물 시스템을 압력 구역으로 나눕니다. 너무 많은 압력은 파이프와 비품을 파손합니다. 너무 적은 잎은 층이 마르고 있습니다. 구역 경계의 나비 밸브 :
적절한 압력 차동을 유지하십시오
유지 보수를 위해 영역 분리를 허용하십시오
고압 서지를 방지하십시오
비상 교차 연결을 활성화하십시오
교차 연결 제어
오염 방지에는 전략적 밸브 배치가 필요합니다.
| 밸브 기능 | 크기 | 공정 요건 |
|---|---|---|
| 산업 연결 | 잠재적 오염을 분리하십시오 | 6 '-12 ' |
| 병원 단지 | 별도의 임계 공급 | 8 '-16 ' |
| 화학 시설 | 비상 격리 | 4 '-10 ' |
| 관개 시스템 | 계절적 격리 | 12 '-24 ' |
미터 스테이션 구성
대규모 사용자는 계량 된 연결이 필요합니다. 나비 밸브는 다음을 제공합니다.
미터 서비스를위한 상류 분리
테스트를위한 다운 스트림 제어
유지 보수 중 우회 기능
압력 조절 지원
해수 섭취 시스템
해안 담수화 식물은 독특한 도전에 직면 해 있습니다. 해수는 모든 것을 부식시킵니다. 해양 성장 막힘 파이프. 나비 밸브는 둘 다 처리해야합니다.
재료 요구 사항 :
슈퍼 이중 스테인리스 스틸 바디
니켈 알루미늄 청동 디스크
PTFE 또는 고무 좌석
음극 보호 시스템
전직 코팅
일반적인 구성 :
48-72 인치 직경
이중 편심 디자인
백업 전원이있는 전기 액추에이터
SCADA에 대한 위치 모니터링
원수 변속기
치료되지 않은 물을 공급원에서 공장으로 옮기면 다음과 같습니다.
대형 직경 밸브 (36-96 인치)
잔해 내성 디자인
강력한 좌석 처리 퇴적물
부식 방지 재료
나비 밸브는 여기에서 탁월합니다.
막히지 않고 잔해를 통과하십시오
퇴적물 축적에도 불구하고 작동합니다
대안보다 비용이 적습니다
기존 파이프 라인에 설치하십시오
폐수 처리장
깨끗한 물과는 다른 도전 :
| 특징 지적 인 기능을 | 원합니다 | . |
|---|---|---|
| 유입수 채널 | 잔해와 그릿을 처리하십시오 | 강화 좌석 |
| 폭기 분지 | 생물학적 성장에 저항합니다 | 특수 코팅 |
| 다이더 라인 | 두꺼운 슬러지를 관리하십시오 | 클리어런스 증가 |
| 폐수 배출 | 허가 요건을 충족하십시오 | 타이트한 차단 |
산업용 수도 취급
공장은 다음을 위해 안정적인 물이 필요합니다.
냉각 타워 화장
과정 공급
화재 방지 시스템
폐수 배출
나비 밸브는 다음을 제공합니다.
화학적 호환성 옵션
고주파 신뢰성
자동화 된 제어 기능
비상 종료 기능
물 공급 시스템의 나비 밸브는 엔지니어링의 우아한 솔루션 중 하나를 나타냅니다. 개념은 간단하지만 적용되는 정교합니다. 순간부터 물이 처리장을 떠날 때까지 수도꼭지에 도달 할 때 까지이 다재다능한 밸브는 안전하고 안정적인 전달을 보장합니다.
우리는 쿼터 전환 운영과 소형 설계가 어떻게 물 인프라에 이상적이라는 방법을 탐구했습니다. 회전 디스크 메커니즘은 압력 손실을 최소화하면서 우수한 유량 제어를 제공합니다. 작은 서비스 연결이든 대규모 변속기 메인이든, 나비 밸브 구성이 적합합니다.
수도 인프라의 주요 이점은 명확하게 두드러집니다. 이들은 게이트 밸브, 특히 절약이 50% 이상에 도달하는 큰 크기로 비용이 적습니다. 더 빨리 설치하고 더 빨리 작동하며 유지 보수가 적습니다. 시립 시스템에서 공통적 인 이중 편심 설계는 성능 균형과 경제 균형을 완벽하게합니다.
적절한 선택 및 유지 보수가 성공을 결정합니다. 특정 수질에 대한 올바른 크기, 압력 등급 및 재료를 선택하십시오. 설치 절차를주의 깊게 따르십시오. 규칙적인 운동 일정을 유지하십시오. 이러한 관행을 통해 나비 밸브는 수십 년의 신뢰할 수있는 서비스를 제공합니다.
현대의 물 관리는이 작업자들에 달려 있습니다. 도시가 성장하고 물이 더 귀중 해짐에 따라 효율적인 흐름 제어가 중요해집니다. 스마트 액추에이터, 고급 재료 및 IoT 통합은 더 나은 성능을 약속합니다. 그러나 물 흐름을 제어하기 위해 파이프에서 회전하는 디스크의 근본적인 우아함은 변하지 않습니다.
