나비 밸브를 보면 다른 유형이 보입니다. 이러한 유형은 작동 방식과 어떻게 만들어 지는지에 달려 있습니다. 이러한 밸브를 정렬하는 주요 방법은 디스크 정렬, 본문 또는 연결 스타일, 시트 또는 라이닝 재료, 작동 방법 및 사용 된 재료에 의한 것입니다. 이러한 유형은 각 작업에 적합한 나비 밸브를 선택하는 데 도움이됩니다. 수처리, 화학적 가공 또는 다른 용도를위한 밸브가 필요할 수 있습니다. 동심원, 이중 초기 및 트리플 엔트릭과 같은 메인 나비 밸브 유형을 아는 것은 밸브와 시스템 요구에 맞게 일치합니다. 나는 항상 나비 밸브의 유형이 작업 조건에 어떻게 적합하고 설치 방법에 대해 생각합니다.
이 지식을 사용하여 잘 작동하는 나비 밸브를 선택하고 다양한 나비 밸브 사용에서 업계 규칙을 충족합니다.
디스크가 줄을 서서 이것은 압력, 열 및 흐름에 도움이됩니다. 동심 밸브는 저압에 적합합니다. 트리플 오프셋 밸브는 고압과 열에 사용됩니다. 나비 밸브를 선택하십시오 .
쉽게 설정하고 수정하려면 밸브 본체와 연결 스타일을 선택하십시오. 러그 밸브는 웨이퍼 밸브보다 수리 및 데드 엔드 서비스를 더 쉽게 만듭니다.
시트와 안감 재료를 유체 및 온도에 맞추십시오. 부드러운 좌석은 깨끗하고 시원한 액체에 가장 적합합니다. 금속 좌석은 뜨겁거나 거친 액체에 더 좋습니다.
제어 및 자동화를위한 작동 방법을 선택하십시오. 매뉴얼은 간단한 작업에 좋습니다. 전기 및 공압을 사용하면 멀리서 밸브를 제어 할 수 있습니다. 유압은 중장비 밸브에 사용됩니다.
밸브 재료 에 대해 주의 깊게 생각하십시오. 스테인레스 스틸은 녹슬지 않고 열을 처리 할 수 있습니다. 플라스틱은 비용이 적게 들고 낮은 열에 효과적입니다. 합금은 거친 장소에서 더 오래 지속됩니다.
나비 밸브를 선택하면 먼저 디스크 정렬을 확인합니다. 이 부분은 밸브의 작동 및 씰에 영향을 미칩니다. 또한 어디에서 사용 해야하는지 알 수 있습니다. 디스크 정렬의 기본 유형은 동심, 단일 오프셋, 이중 오프셋 및 트리플 오프셋입니다. 각 유형마다 다른 작업에 대한 자체 혜택이 있습니다.
나는 간단한 저압 시스템에 동심 나비 밸브를 사용합니다. 이 유형에서는 줄기, 디스크 및 바디가 모두 줄을 섰습니다. 디스크는 파이프 중앙에 있습니다. 시트는 고무 또는 PTFE와 같이 부드럽습니다. 디스크는 좌석을 밀어 밀봉을 만듭니다.
팁 : 제로 오프셋 나비 밸브는 화학 물질, 코팅, 음식 및 연마재에 적합합니다. 나는 고압이나 고열에 사용하지 않습니다.
제로 오프셋 나비 밸브의 주요 기능 :
줄기, 디스크 및 바디 중심선이 일치합니다
고무 또는 PTFE로 만든 부드러운 시트
사용하면 디스크와 시트가 함께 문지릅니다
저압 작업에 가장 적합합니다
밸브 유형 | 기능 정의 | 일반적인 응용 프로그램 | 압력 등급 | 온도 범위 |
|---|---|---|---|---|
제로 오프셋 나비 밸브 | 줄기, 디스크 및 바디 중심선이 정렬되었습니다. 부드러운 좌석 | 화학 물질, 코팅, 음식, 연마제 | 최대 250psi | 0 ~ 400 ° F |
이 밸브는 쉽게 넣고 처리합니다. 그들은 기본적인 요구에 잘 맞고 에너지를 절약합니다. 그러나 그들은 높은 스트레스로 잘 작동하지 않습니다.
단일 오프셋 나비 밸브는 많이 사용되지 않습니다. 그들은 동심 유형보다 더 잘 봉인합니다. 줄기는 디스크 중심선 바로 뒤에 있습니다. 이것은 디스크와 시트 사이의 문지름이 적습니다. 이 때문에 밸브가 더 오래 지속됩니다.
주요 기능 :
스템은 디스크 중심선 바로 뒤에 있습니다
동심 밸브보다 문지름이 적습니다
디스크와 시트는 짧은 시간 동안 터치합니다
밸브 유형 | 기능 정의 | 일반적인 응용 프로그램 | 압력 등급 | 온도 범위 |
|---|---|---|---|---|
단일 오프셋 | 디스크 센터 라인 바로 뒤에 줄기 | 드물게 사용되지 않습니다 | — | — |
단일 오프셋 밸브를 자주 볼 수 없습니다. 대부분의 사람들은 힘든 작업을 위해 이중 오프셋 또는 트리플 오프셋 밸브를 사용합니다.
고성능 요구를 위해 더블 오프셋 나비 밸브를 선택합니다. 여기에는 두 개의 오프셋이 있습니다. 줄기는 디스크 뒤에 있고 한쪽으로 떨어져 있습니다. 이 디자인은 디스크를 시트에서 멀어지게합니다. 문지름은 열거 나 닫을 때만 발생합니다. 이것은 마모가 적고 좌석 수명이 길다는 것을 의미합니다.
참고 : 이중 오프셋 나비 밸브는 발전소, 제지 공장, HVAC, 화학 식물, 석유 및 가스, 수처리 및 선박에 적합합니다.
이중 오프셋 나비 밸브의 장점 :
덜 문지르고 마모가 적습니다
더 높은 압력 및 열에 좋습니다 (최대 ~ 740psi, -18 ° F ~ 932 ° F)
힘든 일자리를 위해 금속 좌석을 사용할 수 있습니다
밸브 유형 | 기능 정의 | 일반적인 응용 프로그램 | 압력 등급 | 온도 범위 |
|---|---|---|---|---|
이중 오프셋 나비 밸브 | 두 개의 오프셋; 캠 액션; 금속 좌석 가능 | 전력, 화학, 석유 및 가스, 수처리 | 최대 ~ 740 psi | -18 ° F ~ 932 ° F |
나는 단단한 차단과 장수를 위해 이중 오프셋 나비 밸브를 사용합니다. 그들은 큰 공장에서도 에너지와 통제 흐름을 잘 절약합니다.
트리플 오프셋 나비 밸브는 가장 고급 유형 I 사용입니다. 그들은 원뿔 모양의 시트 인 세 번째 오프셋을 추가합니다. 디스크는 닫을 때만 시트 만 닿습니다. 이것은 거의 문지르지 않고 매우 단단한 봉인을 의미합니다. 트리플 오프셋 나비 밸브는 금속 시트를 사용합니다. 고압, 고열 및 중요한 차단 작업에 가장 적합합니다.
경고 : 트리플 오프셋 나비 밸브는 석유 및 가스, 화학 물질 및 발전소에서 가장 많이 사용됩니다. 그들은 고압 또는 고유 한 일자리를 위해 시장의 약 75-80%를 구성합니다.
트리플 오프셋 나비 밸브를 선택한 이유 :
금속 시트가있는 버블-팁 씰
마모가 거의없고 오래 지속됩니다
증기, 슈퍼 뜨거운 가스, 냉동식이 및 원자력 발전소와 같은 극단적 인 일에 좋습니다.
이중 오프셋 밸브보다 더 많은 압력과 열을 처리하십시오
밸브 유형 | 기능 정의 | 일반적인 응용 프로그램 | 압력 등급 | 온도 범위 |
|---|---|---|---|---|
트리플 오프셋 나비 밸브 | 세 가지 오프셋; 원추형 좌석; 금속 좌석; 버블 팁 | 석유 및 가스, 화학 물질, 전력, 핵, 극저온 | 제일 높은 | 제일 높은 |
트리플 오프셋 나비 밸브는 에너지와 제어 흐름을 매우 잘 절약합니다. 그들은 화재로 안전하고 새지 않습니다. 나는 항상 가장 어려운 직업을 위해 그들을 선택합니다.
요컨대, 디스크 정렬로 나비 밸브 유형을 볼 때 밸브를 시스템의 압력, 열 및 그로 인한 흐르는 것과 일치시킵니다. 이것은 밸브가 잘 작동하고 오랫동안 지속될 수 있도록 도와줍니다.
나비 밸브를 선택하면 몸과 연결 스타일을 봅니다. 각 유형은 특정 작업 및 압력 수준에 가장 적합합니다. 내가 사용하는 주요 선택은 다음과 같습니다.
나는 많은 작업에 긴 볼트로 두 파이프 플랜지 사이에 넣었습니다. 밸브의 본체에는 파이프 라인 플랜지와 일치하는 4 개의 구멍이 있습니다. 고무 또는 EPDM 시트는 단단한 밀봉을 돕습니다. 웨이퍼 스타일 나비 밸브는 가볍고 설치가 간단합니다. 그러나 나는 그들을 막 다른 서비스에 사용할 수 없습니다. 그들은 양쪽의 지원이 필요합니다. 그것들을 해결해야한다면, 나는 전체 줄을 종료해야합니다. 웨이퍼 스타일 나비 밸브를 사용합니다.
러그 스타일 나비 밸브에는 신체 주위에 나사산 러그가 있습니다. 나는 양쪽의 플랜지에 그들을 볼트합니다. 이를 통해 다른 한쪽에 닿지 않고 파이프 라인의 한쪽을 벗을 수 있습니다. 러그 스타일 나비 밸브는 막 다른 서비스를 위해 작동합니다. 나는 이것을 위해 블라인드 플랜지를 사용합니다. 그들은 웨이퍼 스타일 나비 밸브보다 강합니다. 그들은 더 많은 압력을 처리 할 수 있습니다. 시스템의 한쪽을 수정해야 할 때 사용합니다.
팁 : 중요한 작업을 위해 러그 스타일 나비 밸브를 선택합니다. 그들은 수리를 쉽게하고 시간을 절약합니다.
강한 연결을 원할 때 플랜지 나비 밸브를 사용합니다. 이 밸브에는 양쪽 끝에 플랜지가 있습니다. 나는 파이프 플랜지에 그들을 볼트합니다. 이것은 단단하고 꾸준한 관절을 만듭니다. 플랜지 나비 밸브는 더 높은 압력을 가질 수 있습니다. 그들은 막 다른 서비스를 위해 일합니다. 나는 수로, 발전소 및 큰 시스템에서 사용합니다.
오래 지속되는 작업의 경우 Butt-Weld Butterfly 밸브를 사용합니다. 이 밸브를 파이프 라인에 바로 용접합니다. 이것은 누출을 멈추고 고압까지 유지됩니다. 유지 보수 중에 용접을 확인합니다. 나는 발전소와 화학 장소에서 엉덩이 용기 나비 밸브를 사용합니다. 플랜지 누출을 원하지 않을 때 사용합니다.
상단 입구 나비 밸브를 사용하면 위에서 내부에 도달 할 수 있습니다. 나는 보닛을 벗고 줄기, 디스크 및 좌석에 도착할 수 있습니다. 파이프 라인에서 밸브를 제거 할 필요가 없습니다. 이것은 물건을 고칠 때 시간을 절약합니다. 나는 빠른 수리가 중요한 중요한 시스템에서 상단 입력 밸브를 사용합니다.
그루브 커플 링 나비 밸브에는 그루브 끝이 있습니다. 이것들은 기계적 커플 링에 적합합니다. 그루브 주변의 커플 링을 조여 빠르게 설치합니다. 이 스타일은 화재 안전 및 HVAC 시스템에 사용됩니다. 그루브 커플 링 밸브는 고정 및 교체가 쉽습니다.
음식, 음료 또는 약 식물에서 일할 때 위생 나비 밸브를 사용합니다. 이 밸브에는 매끄러운 몸체와 깨끗한 파이프를위한 특별한 연결이 있습니다. 쉽게 청소할 수 있습니다. 이것은 엄격한 규칙을 따르는 데 도움이됩니다.
다음은 이러한 유형을 비교하는 데 도움이되는 테이블입니다.
밸브 유형 | 설치 방법 | 압력 적합성 | 유지 보수 요구 | 데드 엔드 서비스 | 일반적인 응용 프로그램 |
|---|---|---|---|---|---|
웨이퍼 스타일 | 플랜지 사이에 클램핑 | 일반, 수표 등급 | 낮고 간단합니다 | 아니요 | 물, HVAC, 저압 라인 |
러그 스타일 | 나사산 러그를 통해 플랜지로 볼트 | 중간에서 최고 | 최소하고 쉬운 플랜지 제거 | 예 | 격리, 중요한 서비스 |
플랜지 | 파이프 플랜지에 볼트 | 높은 | 러그와 비슷합니다 | 예 | Waterworks, 중공업 |
엉덩이 용접 | 파이프에 직접 용접 | 매우 높습니다 | 용접 무결성에 중점을 둡니다 | 예 | 전력, 화학적, 영구 선 |
최상위 항목 | 탈착식 보닛으로 볼트 | 다양합니다 | 가장 쉬운 내부 액세스 | 예 | 중요하고 빠른 유지 보수 |
그루브 커플 링 | 그루브는 기계적 커플 링으로 끝납니다 | 보통의 | 교체하기 쉽습니다 | 아니요 | 화재 방지, HVAC |
위생 | 위생 클램프 또는 용접 엔드 | 다양하고 위생 초점 | 청소하기 쉽습니다 | 예 | 음식, 음료, 제약 |
참고 : 나는 항상 ASME, ISO 및 AWWA와 같은 규칙을 확인합니다. 이것은 내 나비 밸브가 각 작업에 적합한 지 확인합니다.
나비 밸브를 선택하면 좌석과 안감을 봅니다. 이 부분은 밸브 씰을 잘 도와줍니다. 그들은 또한 밸브가 얼마나 오래 지속되는지 결정합니다. 오른쪽 시트와 안감은 누출과 녹을 멈 춥니 다. 또한 밸브가 일찍 파손되는 것을 막습니다.

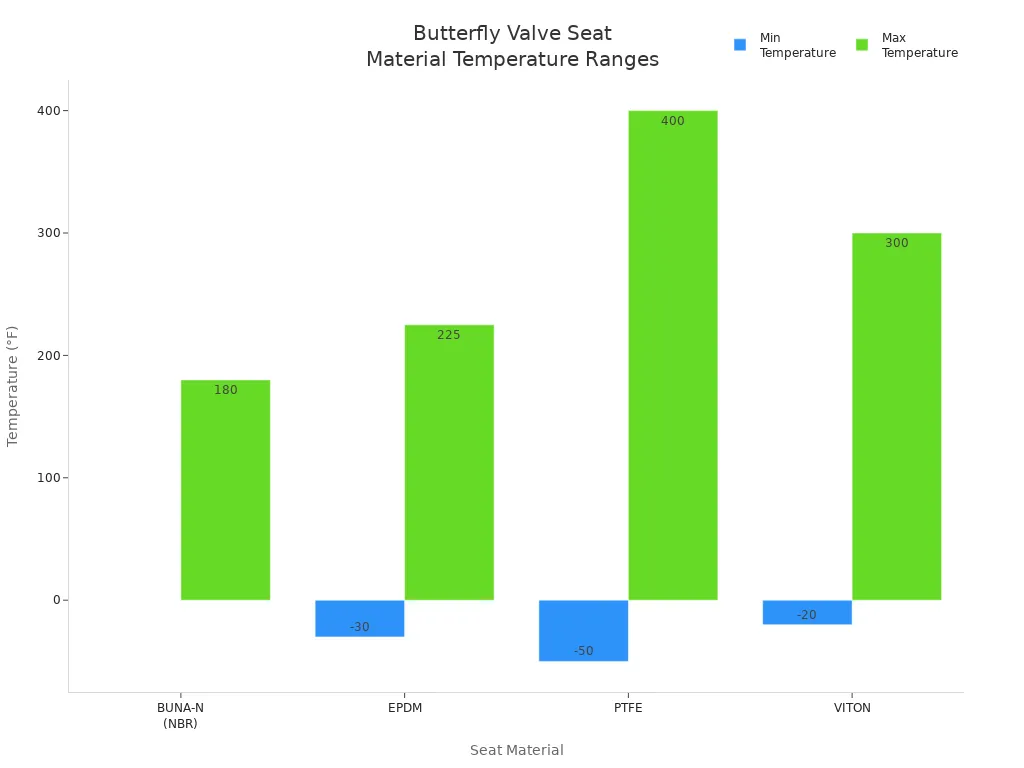

나는 물과 공기에 부드러운 좌석 나비 밸브를 사용합니다. 그들은 깨끗한 액체와도 잘 작동합니다. 좌석은 EPDM, NBR, PTFE 또는 Viton으로 만들어집니다. 부드러운 좌석은 단단히 밀봉됩니다. 이것은 대부분 누출이 없음을 의미합니다. 그들은 저 또는 중간 열과 압력에서 가장 잘 작동합니다.
매개 변수 | 부드러운 나비 밸브 | 금속 좌석 나비 밸브 |
|---|---|---|
최대 온도 | 120 ° C (EPDM) / 200 ° C (PTFE) | 최대 600 ° C (합금 강) |
압력 등급 | PN10-PN16 | PN25-PN40 |
적합한 미디어 | 물, 가스, 깨끗한 액체 | 증기, 오일, 연마/부식 미디어 |
밀봉 성능 | 깨끗하고 낮은 수석 애플리케이션에서 누출이없는 버블-팁 밀봉 | 가혹한 첨단 조건에 적합한 경미한 누출로 내구성있는 금속-금속 밀봉 |
부드러운 좌석은 많은 화학 물질을 처리 할 수 있습니다. 나는 항상 시트가 유체와 일치하는지 확인합니다. EPDM은 물과 알칼리와 잘 어울립니다. 오일과 함께 작동하지 않습니다. PTFE는 강산과 고열에 좋습니다. 나는 화학 식물에서 그것을 사용합니다.
나는 뜨겁거나 힘든 유체를 위해 금속 좌석 버터 플라이 밸브를 선택합니다. 이 좌석은 스테인레스 스틸 또는 합금으로 만들어집니다. 그들은 증기와 뜨거운 오일과 함께 일합니다. 그들은 또한 거친 슬러리를 처리합니다. 금속 좌석은 단단한 작업에서 더 오래 지속됩니다. 그들은 작은 누출이 발생할 수 있습니다.
팁 : 발전소와 정유소에 금속 좌석 나비 밸브를 사용합니다. 그들은 열이나 압력이 높은 곳에 좋습니다.
고무가 늘어선 나비 밸브에는 고무가 몸에 붙어 있습니다. 이것은 강한 밀봉을 제공하고 녹을 멈 춥니 다. 나는 그것들을 강산과 알칼리에 사용합니다. 그들은 또한 입자가있는 유체로 작동합니다. 좌석은 오랫동안 지속됩니다. 그러나 그것이 마모되면 변경할 수 없습니다.
특징 | 고무가 늘어선 나비 밸브 | 고무 밀봉 나비 밸브 |
|---|---|---|
밀봉 재료 | 높은 부식성을 제공하는 통합 고무 안감 | 일반 유체에 적합한 독립 고무 좌석 |
적용 가능한 환경 | 강산, 알칼리 및 고 부식성 유체 | 일반적인 유체, 적당히 부식성 환경 |
온도 범위 | 일반적으로 -10 ° C ~ 150 ° C | 일반적으로 -10 ° C ~ 120 ° C |
내마모성 | 더 높고 입자가있는 유체에 적합합니다 | 더 낮고 깨끗한 액체에 적합합니다 |
해당 산업 | 화학 물질, 석유 화학, 제약 | 수처리, 공기 파이프 라인, HVAC 시스템 |
플라스틱 라이닝 나비 밸브는 PTFE 또는 기타 플라스틱을 사용합니다. 플라스틱은 몸과 좌석을 선 나는이 밸브를 강한 화학 물질에 사용합니다. PTFE는 거의 모든 산과 용매를 처리 할 수 있습니다. 최대 400 ° F로 작동합니다. 플라스틱 라이닝 밸브는 화학, 식품 및 제약 공장에 사용됩니다.
밸브가 습윤되었는지 또는 습한 상태인지 확인합니다. 습식 밸브에서는 유체가 몸과 줄기에 닿습니다. 나는 이것들을 위해 녹을 저항하는 금속이나 안감을 선택합니다. 비 젖은 밸브에는 유체가 금속에서 멀어지게하는 안감이 있습니다. 이것은 저렴한 금속을 사용하고 여전히 녹을 멈출 수 있습니다.
참고 : 강한 화학 물질이있는 작업이나 물건이 깨끗 해야하는 경우 플라스틱 라이닝 또는 비 습한 나비 밸브를 사용합니다. 고열 또는 압력을 위해 금속 좌석 밸브를 사용합니다.
나비 밸브를 선택하면 시트와 안감을 유체, 열 및 압력과 일치시킵니다. 이것은 내 시스템을 안전하고 잘 작동시킵니다.
나비 밸브를 선택하면 사용 방법에 대해 생각합니다. 작동 방법은 밸브를 열거 나 닫을 수있는 정도를 변경합니다. 또한 고정이 얼마나 쉬운 지, 비용이 얼마나 많이 들고, 그 자체로 작동 할 수 있는지에 영향을 미칩니다. 내가 사용하는 주요 작동 유형은 다음과 같습니다.
수동 나비 밸브는 핸드 레버 또는 기어 연산자를 사용합니다. 레버 나 바퀴를 움직여 디스크를 돌립니다. 이것은 밸브를 통해 얼마나 많은 흐름을 제어합니다. 기어 운영자는 큰 밸브에서 더 많은 힘을 사용하도록 도와줍니다. 수동 작동은 중소형 나비 밸브에 가장 적합합니다. 원격 제어 나 자동화가 필요하지 않을 때 사용합니다.
팁 : 수동 나비 밸브는 간단하고 저렴합니다. 그들은 고치기 쉽습니다. 기본 온 오프 작업이나 밸브를 직접 제어하고 싶을 때 사용합니다.
장점 :
싸고 쉽게 넣을 수 있습니다
약간의 수정이 필요합니다
기어 운영자와 잘 제어
단점 :
원격 또는 자동 작업에는 사용할 수 없습니다
크거나 고압 밸브에서 사용하기 어렵습니다
전기 액추에이터는 모터를 사용하여 나비 밸브 디스크를 돌립니다. 정확한 제어를 원하거나 자동화가 필요할 때 전기 작동을 선택합니다. 이 액추에이터는 PLC와 같은 제어 시스템에 연결됩니다. 멀리서 밸브를 열거 나 닫을 수 있거나 스스로 작동하도록 설정할 수 있습니다.
참고 : 전기 액추에이터는 조용하고 깨끗합니다. 그들은 정확한 통제를 제공합니다. 나는 그것들을 HVAC, 수처리 및 의약 식물에 사용합니다.
장점 :
자동화 및 원격 제어에 적합합니다
정확한 밸브 움직임
스마트 제어 시스템과 함께 작동합니다
단점 :
꾸준한 힘이 필요합니다
폭발 방지 유형의 경우 비용이 더 많이 듭니다
전기 부품에 대한 더 많은 고정이 필요합니다
공압 액추에이터는 공기를 사용하여 밸브 디스크를 움직입니다. 나는 빠르고 안전한 작업을 위해 공압 나비 밸브를 사용합니다. 그들은 불꽃이 위험한 곳에서 잘 작동합니다. 공압 액추에이터는 크기에 강한 힘을줍니다. 그들은 빠르게 반응하므로 프로세스 제어에 좋습니다.
나는 화학 식물과 식품 공장에서 공압 액추에이터를 사용합니다. 그들은 안전과 속도가 중요한 곳에서 좋습니다.
장점 :
빠르고 꾸준한 작동
위험한 장소에 안전합니다
강한 힘과 오래 지속됩니다
단점 :
꾸준한 공기 공급이 필요합니다
공기 시스템에 대한 고정이 필요합니다
유압 액츄에이터는 압력 아래의 유체를 사용하여 밸브를 이동합니다. 나는 큰 나비 밸브 또는 고압 작업에 대한 유압 작동을 선택합니다. 유압 액추에이터는 가장 힘과 정확한 제어를 제공합니다. 이것은 중공업, 석유 및 가스 또는 채굴에서 중요합니다.
유압 나비 밸브는 단단한 작업을 수행하지만 더 많은 부품과 누출을 점검해야합니다.
장점 :
가장 강한 힘
큰 밸브에 대한 정확한 제어
고압 작업을 처리합니다
단점 :
더 많은 부품과 비용이 더 많습니다
유체 및 씰에 대한 정기적 인 고정이 필요합니다
작동 방법 | 가장 좋습니다 | 자동화 적합성 | 주요 고려 사항 |
|---|---|---|---|
수동 | 중소형 밸브, 간단한 작업 | 적합하지 않습니다 | 저렴한 비용, 쉬운 유지 보수 |
전기 같은 | 자동화 된 원격 제어 | 매우 적합합니다 | 전력, 정확한 포지셔닝이 필요합니다 |
영적인 | 빠르고 안전하며 프로세스 제어 | 매우 적합합니다 | 공기 공급, 빠른 응답이 필요합니다 |
유압 | 대형/고압 밸브 | 무거운 의무에 적합합니다 | 복잡하고 높은 힘, 더 많은 유지 |
나비 밸브가있는 시스템을 계획 할 때 작동 유형을 작업과 일치시킵니다. 자동화 및 원격 제어를 위해 전기 또는 공압 액추에이터를 선택합니다. 중단 또는 대형 밸브의 경우 유압을 사용합니다. 매뉴얼은 간단하고 실습 제어에 가장 적합합니다.
나비 밸브를 선택하면 먼저 재료를 확인합니다. 재료는 밸브의 지속 시간이 바뀝니다. 또한 녹과 싸우는 정도와 비용이 얼마인지 영향을 미칩니다. 작업, 유체 및 사용 위치에 따라 재료를 선택합니다.
나는 단단한 일을 위해 금속 나비 밸브를 사용합니다. 스테인레스 스틸은 녹을 멈추는 데 가장 좋아하는 것입니다. 화학 공장, 식품 공장 및 열이나 압력이 높은 곳에서 작동합니다. 탄소강은 저렴하고 열을 잘 처리합니다. 그러나 스테인레스 스틸뿐만 아니라 녹도 멈추지 않습니다. 황동 밸브는 강하고 세균이 성장하는 것을 막습니다. 나는 그것들을 수처리 및 일부 식품 작업에 사용합니다. 연성 철과 주철은 강하고 비용이 적게 듭니다. 그러나 나는 가혹한 화학 물질과 함께 사용하지 않습니다.
팁 : 나는 산, 해수 또는 물건이 매우 깨끗해야 할 때 스테인레스 스틸 나비 밸브를 선택합니다.
재료 | 주요 속성 및 용도 | 제한/노트 |
|---|---|---|
스테인레스 스틸 | 녹을 멈추고, 강하고, 열과 압력을 처리하는 데 능숙합니다 | 다른 금속보다 비용이 많이 듭니다 |
탄소강 | 강하고 비싸지 않습니다 | 녹을 일으키는 액체에는 좋지 않습니다 |
놋쇠 | 힘든, 세균을 멈추고, 바이오로운에 저항합니다 | 염소가 많은 물이 아닙니다 |
연성 철 | 강하고, 깨지지 않고 구부러지고, 싸고 | 녹을 막기 위해 코팅이 필요합니다 |
플라스틱 나비 밸브는 비용을 절약하고 녹슬지 않습니다. PVC 밸브는 가볍고 입력하기 쉽습니다. 많은 화학 물질이 손상을 일으키지 않도록합니다. 나는 그것들을 물, 농업 및 음식 직업에 사용합니다. CPVC 밸브는 PVC보다 더 많은 열을 취할 수 있습니다. 폴리 프로필렌 (PP) 밸브는 강한 화학 물질과 햇빛으로 작동합니다. 그들은 힘든 곳에서 오래 지속됩니다. 플라스틱 밸브는 저열 및 저압에 가장 적합합니다.
참고 : 금속이 필요하지 않을 때는 깨끗한 물, 음식 및 화학 물질에 플라스틱 나비 밸브를 사용합니다.
재료 | 주요 속성 및 용도 | 제한/노트 |
|---|---|---|
PVC | 강하고 녹슬지 않고 음식에 안전합니다 | 최대 60 ° C 만 사용할 수 있습니다 |
CPVC | 더 많은 열을 처리하고 쉽게 구부립니다 | PVC보다 비용이 많이 듭니다 |
pp | 강하고 햇빛, 녹 및 세균에 저항합니다 | 최대 80 ° C 만 사용할 수 있습니다 |
가장 어려운 작업을 위해서는 합금 나비 밸브를 사용합니다. Hastelloy, 니켈 합금 및 티타늄 합금은 강산, 고열 및 해수와 싸 웁니다. 니켈 알루미늄 청동은 녹과 세균을 멈 춥니 다. 나는이 합금을 석유, 가스, 전력 및 선박에 사용합니다. 비용이 많이 들지만 더 오래 지속되며 고정이 적습니다.
Hastelloy 및 Titanium과 같은 합금은 녹과 손상에 대한 최상의 보호를 제공합니다. 나는 안전과 장수가 가장 중요 할 때 그것들을 사용합니다.
재료 | 주요 속성 및 용도 | 제한/노트 |
|---|---|---|
하스텔로이 | 매우 강하고 녹을 막는 데 좋습니다 | 비용이 많이 듭니다 |
니켈 합금 | 녹을 멈추고 힘든 곳에서 작동합니다 | 무겁고 비싸다 |
티타늄 합금 | 강하고 가볍고 안전하며 해수에 좋습니다 | 비용이 많이 듭니다 |
니켈 알루미늄 청동 | 녹, 세균 및 바이오 오피를 멈 춥니 다 | 해수에 문제가있을 수 있습니다 |
나비 밸브를 선택하면 비용, 얼마나 오래 지속되는지, 그리고 녹슬지 않는 정도에 대해 생각합니다. 나는 항상 재료를 유체와 작업과 일치시킵니다. 이것은 내 밸브가 더 오래 지속되고 안전하게 작동하는 데 도움이됩니다.
나비 밸브에는 동심원, 이중 오프셋 및 트리플 오프셋과 같은 유형이 다릅니다. 각 유형은 특정 작업에 좋습니다. 나비 밸브를 선택하면 무엇이 흐르는지 봅니다. 또한 압력과 온도를 확인합니다. 밸브가 어떻게 열리고 닫히는 지 생각합니다. 유체 및 시스템에서 가장 잘 맞는 시트와 바디 재료를 선택합니다.
단단하거나 위험한 직업을 위해 전문가 나 제조업체에게 도움을 요청합니다. 이것은 내 나비 밸브가 안전하고 작업에 적합한 지 확인합니다.
나비 밸브는 파이프의 흐름을 제어하거나 중지하는 데 도움이됩니다. 내부의 디스크는 길을 열거 나 닫습니다. 이것은 빠르고 사용하기 쉽게 만듭니다.
밸브를 통과하는 유체가 있는지 확인합니다. 나는 압력과 온도도 본다. 밸브를 얼마나 자주 사용할 것인지 생각합니다. 나는 또한 시트와 바디 재료를 봅니다. 나는 직업에 맞는 작동 방법을 선택합니다. 이 단계는 최고의 나비 밸브를 선택하는 데 도움이됩니다.
예, 나비 밸브를 사용하여 흐름을 켜거나 끄는 데 도움이됩니다. 나는 때때로 그것을 사용하여 흐름을 제어하지만 고압 시스템에서는 그렇지 않습니다. 스로틀 링은 잠시 후에 디스크와 좌석을 착용 할 수 있습니다.
웨이퍼 나비 밸브는 두 플랜지 사이에 있습니다. 양쪽의 지원이 필요합니다. 러그 나비 밸브에는 스레드 인서트가 있습니다. 나는 다른 하나를 만지지 않고 파이프의 한쪽을 벗을 수 있습니다. 러그 밸브는 막 다른 서비스에 더 잘 작동합니다.
나비 밸브가 종종 누출이나 손상을 확인합니다. 나는 수표 일정을 따른다. 나는 보통 6 개월마다 그들을 봅니다. 정기적 인 치료는 밸브를 안전하게 유지하고 더 오래 지속될 수 있도록 도와줍니다.
