산업 밸브의 세계에서는 글로브 밸브 와 볼 밸브가 가장 일반적으로 사용되는 두 가지 유형 중 두 가지로 두드러집니다. 그들은 가정용 배관 시스템에서 복잡한 산업 공정에 이르기까지 다양한 응용 분야에서 유체의 흐름을 조절하는 데 중요한 역할을합니다. 이 두 밸브 유형의 차이점을 이해하는 것은 시스템 성능을 최적화하고 운영 안전을 보장하는 엔지니어, 기술자 및 업계 전문가에게는 필수적입니다.
이 기사는 글로브 밸브 및 볼 밸브의 설계, 운영 원리, 장점 및 한계에 깊이 파고 들어갑니다. 우리는 그들의 기능을 비교함으로써 특정 응용 프로그램에 적합한 밸브 유형을 선택하는 데 도움이되는 포괄적 인 분석을 제공하는 것을 목표로합니다. 상세한 탐색 및 비교를 통해 각 밸브 유형이 유체 제어, 시스템 효율 및 유지 보수 요구 사항에 어떤 영향을 미치는지 밝혀냅니다.
글로브 밸브는 구형 체형과 밸브 내부를 나누는 내부 배플이 특징 인 선형 모션 밸브입니다. 시트에 수직으로 움직이는 밸브 디스크는 유체 흐름을 조절합니다. 이 움직임은 정확한 제어를 가능하게하여 글로브 밸브가 스로틀 링 응용 프로그램에 이상적입니다. 밸브 본체는 각각의 특정 흐름 요구 사항에 적합한 T 스타일, 각도 및 y 패턴 설계를 포함한 다양한 구성으로 제공됩니다.
글로브 밸브의 작동 메커니즘은 디스크에서 시트에서 멀어지면서 유체가 밸브의 개구부에 비례 적으로 흐를 수 있도록합니다. 이 디자인은 우수한 스로틀 링 능력을 제공하여 정확한 흐름 조절을 가능하게합니다. 글로브 밸브의 흐름 방향은 일반적으로 최적의 성능을 보장하고 조기 마모 또는 워터 망치와 같은 문제를 방지하기 위해 표시됩니다.
정밀한 흐름 제어를위한 우수한 스로틀 기능.
디스크의 수직 이동으로 인해 양호한 차단 특성.
디자인의 다양성은 다양한 응용 프로그램에 적합한 다양한 구성을 허용합니다.
좌석과 디스크가 밸브 상단에서 접근 할 수 있으므로 쉽게 유지 보수가 가능합니다.
장점에도 불구하고 글로브 밸브에는 특정한 한계가 있습니다. 구불 구불 한 흐름 경로는 다른 밸브 유형에 비해 더 높은 압력 강하를 초래합니다. 이 압력 손실은 특히 고유 한 응용 분야에서 시스템 효율에 영향을 줄 수 있습니다. 또한, 글로브 밸브는 유체 저항이 증가하여 더 큰 크기의 강력한 액추에이터가 필요하기 때문에 더 많은 힘을 작동시켜야합니다.

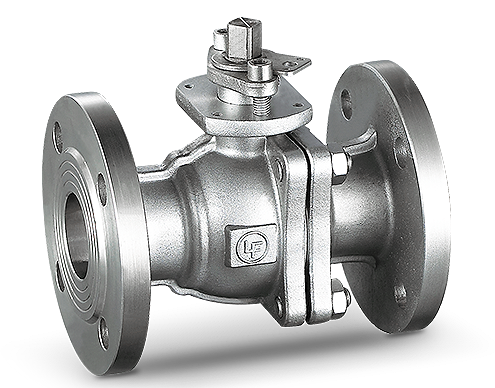

볼 밸브는 중앙을 통해 구부러진 구형 볼을 포함하는 간단하면서도 효과적인 디자인을 특징으로합니다. 공은 두 시트 사이에 위치하며 액추에이터 또는 핸들에 연결된 줄기를 통해 90도 회전합니다. 보어가 파이프 라인과 정렬되면 유체가 자유롭게 흐릅니다. 회전하면 보어는 흐름에 수직이며 효과적으로 중지합니다. 이번 쿼터 전환 작업은 밸브의 빠른 개방 및 닫기를 용이하게합니다.
볼 밸브의 작동은 밸브 본체 내에서 볼의 회전에 달려 있습니다. 일반적으로 금속이나 플라스틱으로 만든 구형 볼에는 파이프와 정렬 될 때 흐름이 허용되는 구멍이 있습니다. 볼을 90도 회전하면 볼의 단단한 부분이 흐름 경로를 차단하여 밸브를 효과적으로 밀봉합니다. 이 메커니즘은 빠른 차단을 허용하며 유체 흐름의 즉각적인 분리가 필요한 응급 상황에서 특히 유용합니다.
빠른 쿼터 전환 운영으로 빠른 개방 및 폐쇄가 가능합니다.
완전히 열릴 때 직선 흐름 경로로 인한 저압 강하.
우수한 밀봉 기능은 안정적인 차단을 제공합니다.
고압 및 고온 응용에 적합한 내구성 설계.
간단한 구성으로 인해 최소 유지 보수 요구 사항.
볼 밸브는 다재다능하지만 스로틀 목적에 이상적이지 않습니다. 부분적으로 열린 볼 밸브는 높은 속도 흐름과 압력 차동으로 인해 부드러운 시트가 침식 될 수 있습니다. 또한, 슬러리 응용 또는 미립자를 함유하는 유체가있는 경우, 재료는 공 주변 공동에 갇히게되어 시간이 지남에 따라 마모 또는 작동 문제로 이어질 수 있습니다.
흐름 조절과 관련하여 글로브 밸브는 우수한 스로틀링 능력으로 인해 볼 밸브를 능가합니다. Globe Valve 디스크의 선형 움직임은 흐름을 미세 조정하여 정확한 제어가 필요한 응용 분야에 적합합니다. 반대로, 볼 밸브는 완전히 열릴 때 최소 압력 강하로 온/오프 컨트롤을 위해 설계되었지만 흐름 변조에는 권장되지 않습니다.
글로브 밸브는 본질적으로 S 자형 흐름 경로로 인해 더 높은 압력 강하를 생성하여 밸브를 통과 할 때 유체의 방향을 두 번 변경합니다. 이것은 시스템에서 에너지 손실로 이어질 수 있습니다. 개방시 직선 흐름을 갖는 볼 밸브는 최소 압력 강하를 나타내므로 압력 유지가 중요한 응용 분야에 더 효율적입니다.
볼 밸브는 쿼터 전환 작동으로 인해 빠른 개방 및 폐쇄가 필요한 응용 분야에서 뛰어납니다. 이 기능은 즉각적인 흐름 파업이 필요한 상황에서 필수적입니다. 열린 위치와 닫힌 위치 사이에 디스크를 이동하기 위해 여러 회전이 필요한 글로브 밸브는 점진적인 흐름 변화가 허용되는 응용 분야에 더 적합합니다.
두 밸브 유형 모두 효과적인 밀봉 메커니즘을 제공하지만 볼 밸브는 일반적으로 소프트 밀봉 재료와 볼과 시트 사이의 360도 접촉으로 인해 더 단단한 밀봉을 제공합니다. 글로브 밸브는 우수한 차단 기능을 제공하지만 특히 고압 응용 분야에서 동일한 수준의 누출 방지를 달성하지 못할 수 있습니다.
글로브 밸브는 강력한 설계 및 재료 옵션으로 인해 부식성 물질 및 고격도 유체를 포함한 광범위한 매체와 호환됩니다. 볼 밸브는 또한 다재다능하지만 밸브 캐비티에 입자가 축적되어 성능을 방해 할 수 있기 때문에 슬러리 또는 미디어를 포함하는 고체를 처리 할 때 도전에 직면 할 수 있습니다.
글로브 밸브와 볼 밸브는 모두 다양한 응용 분야 및 미디어에 맞는 다양한 재료를 사용하여 제조됩니다. 일반적인 재료에는 스테인레스 스틸, 황동, 청동, 주철 및 PVC 및 CPVC와 같은 다양한 플라스틱이 포함됩니다. 재료의 선택은 온도, 압력 및 처리되는 유체의 화학적 특성과 같은 인자에 달려 있습니다.
재료 선택은 밸브의 내구성뿐만 아니라 유체 매체와의 호환성에도 영향을 미칩니다. 예를 들어, 스테인레스 스틸 밸브는 부식에 대한 우수한 저항을 제공하며 공격적인 매체에 적합합니다. 플라스틱 밸브는 가볍고 광범위한 화학 물질에 내성이 있지만 고온이나 압력을 견딜 수는 없습니다. 장기 밸브 성능 및 신뢰성을 보장하기 위해서는 재료 특성을 이해하는 것이 필수적입니다.
글로브 밸브는 흐름 조절이 중요한 산업에서 널리 사용됩니다. 일반적인 응용 프로그램에는 다음이 포함됩니다.
온도 제어를위한 HVAC 시스템.
연료 흐름 조절을위한 석유 및 가스 산업.
부식성 또는 고온 유체를 취급하는 화학 식물.
터빈의 증기 제어를위한 발전소.
화학 물질의 정확한 투약을위한 수처리 시설.
볼 밸브는 신뢰할 수있는 차단 및 빠른 작동이 필요한 상황에서 사용됩니다. 일반적인 응용 프로그램에는 다음이 포함됩니다.
주거 및 상업용 배관 시스템.
석유 및 가스 파이프 라인, 특히 비상 폐쇄.
오염 방지가 중요한 제약 산업.
위생 제어를위한 음식 및 음료 가공.
강력한 설계 및 부식 저항으로 인한 해양 응용.
적절한 밸브 유형을 선택하려면 몇 가지 요소를 평가해야합니다.
흐름 제어 요구 사항 : 응용 프로그램에 정확한 흐름 조절이 필요한지 또는 간단히 온/오프 제어가 필요한지 여부.
압력 및 온도 조건 : 밸브가 견딜 수있는 최대 작동 조건.
유체 특성 : 점도, 부식성, 고체의 존재 및 유체의 위험 수준.
작동 속도 : 밸브가 얼마나 빨리 열거 나 닫아야 하는가.
유지 보수 고려 사항 : 밸브 서비스 용이성 및 예비 부품의 가용성.
설치 공간 : 밸브 크기 및 액추에이터 유형에 영향을 줄 수있는 물리적 제약.
비용은 항상 밸브 선택에서 중요한 요소입니다. 볼 밸브는 초기 비용이 더 높을 수 있지만 내구성과 유지 보수가 낮 으면 시간이 지남에 따라 비용 효율적입니다. 복잡한 설계를 갖춘 글로브 밸브에는 장기 운영 비용에 영향을 미치는 더 빈번한 유지 보수가 필요할 수 있습니다. 경제적으로 건전한 결정을 내리기 위해 수명주기 비용과 선불 비용의 균형을 맞추는 것이 필수적입니다.
글로브 밸브는 복잡한 내부 부품으로 인해 최적의 성능을 보장하기 위해 정기적 인 유지 보수가 필요할 수 있습니다. 디스크와 시트의 마모는 누출로 이어질 수 있으므로 주기적으로 검사 및 부품 교체가 필요합니다. 그러나 최고 엔트리 설계를 통해 파이프 라인에서 밸브를 제거하지 않고 내부 구성 요소에 쉽게 액세스 할 수 있습니다.
볼 밸브는 움직이는 부품이 적고 더 간단한 디자인을 가지므로 유지 보수 요구 사항이 낮아집니다. 시트와 씰은 마모 될 수있는 주요 구성 요소입니다. 밸브의 정기적 인 작동은 재료 축적을 방지하고 수명을 보장 할 수 있습니다. 대부분의 경우, 볼 밸브는 최소한의주의를 기울여 오랜 기간 동안 안정적인 서비스를 제공 할 수 있습니다.
적절한 설치, 지정된 매개 변수 내의 작동 및 일상적인 유지 보수는 글로브 및 볼 밸브의 수명을 연장하는 데 중요합니다. 밸브 구성 요소와 유체 배지에 호환 재료를 사용하면 부식 및 분해가 줄어 듭니다. 예방 유지 보수 일정을 구현하면 문제를 조기 발견하여 예기치 않은 실패를 방지하고 비용이 많이 드는 가동 중지 시간을 방지합니다.
밸브 산업은 재료 과학의 상당한 발전을 보았으며,보다 극단적 인 조건을 처리 할 수있는 밸브의 개발로 이어졌습니다. 혁신에는 고성능 합금 및 복합재가 향상된 내식성, 강도 대 중량비, 온도 내성 향상을 제공하는 복합재가 포함됩니다. 이 재료는 글로브 및 볼 밸브의 적용 가능성을보다 까다로운 환경으로 확장합니다.
자동화 기술은 액추에이터와 스마트 컨트롤을 통해 유체 시스템의 정확한 관리를 가능하게하는 밸브 작업에 혁명을 일으켰습니다. 글로브 및 볼 밸브에는 일반적으로 전기, 공압 또는 유압 액츄에이터가 장착되어 자동화 된 프로세스 제어 시스템에 통합됩니다. 이 기술 통합은 다양한 산업 응용 분야에서 효율성, 안전성 및 유연성을 향상시킵니다.
환경 규정은 배출량을 최소화하고 유해 물질의 누출을 방지하는 밸브 설계의 개발을 자극했습니다. 개선 된 밀봉 기술 및 도망자 방출 호환 설계는 이제 많은 밸브 제품에서 표준입니다. 이러한 발전은 더 안전한 운영에 기여하고 환경 영향 감소로 글로벌 지속 가능성 목표와 일치합니다.
글로브 밸브와 볼 밸브 중에서 선택하는 것은 응용 프로그램의 특정 요구 사항에 따라 다릅니다. 글로브 밸브는 정밀한 흐름 제어가 필요한 상황에서 뛰어나므로 압력 강하가 더 높은 응용 프로그램에 이상적입니다. 볼 밸브는 빠른 작동, 우수한 밀봉 기능 및 최소 압력 손실을 제공하므로 광범위한 산업에서 온/오프 제어에 적합합니다.
각 밸브 유형의 기본 차이, 장점 및 한계를 이해하는 것은 시스템 성능, 안전 및 비용 효율성을 향상시키는 정보에 근거한 결정을 내리는 데 중요합니다. 기술이 발전함에 따라 글로브와 볼 밸브는 계속 발전하여 기능을 향상시키고 현대 산업 공정의 증가하는 요구를 충족시킵니다.
1. 볼 밸브가 조절 응용 프로그램에 사용할 수 있습니까?
볼 밸브는 주로 온/오프 컨트롤을 위해 설계되었지만 스로틀 목적으로 권장되지 않습니다. 부분적으로 열린 볼 밸브는 고속 흐름으로 인해 좌석에 손상을 일으킬 수 있으며 정확한 흐름 조절을 제공하지 않을 수 있습니다. 글로브 밸브는 조절이 필요한 응용 분야에 더 적합합니다.
2. 글로브 밸브의 압력 강하에 어떤 요인이 있습니까?
글로브 밸브의 압력 강하는 설계에 의해 영향을 받아 유체가 밸브를 통과 할 때 유체가 방향을 두 배로 바꾸도록 강요합니다. 밸브 크기, 유량, 유체 점도 및 밸브 개구 정도와 같은 요인은 시스템의 전체 압력 감소에도 영향을 미칩니다.
3. 재료 선택은 밸브 성능에 어떤 영향을 미칩니 까?
재료 선택은 밸브가 압력, 온도 및 화학적 노출을 견딜 수있는 능력을 결정하므로 밸브 성능에 중요합니다. 유체 배지와 호환되는 재료를 사용하면 부식 및 분해를 방지하여 밸브의 수명과 신뢰할 수있는 작동을 보장합니다.
4. 볼 밸브는 고온 응용에 적합합니까?
볼 밸브는 고온 응용 분야에서 고온 응용 분야에서 사용할 수 있으며, 온도가 높을 수있는 금속과 같은 적절한 재료로 구성된 경우 사용할 수 있습니다. 금속 시트는 부드러운 좌석을 대체하여 더 높은 온도를 처리 할 수 있지만 이는 밀봉 성능에 영향을 줄 수 있습니다.
5. 글로브 밸브의 유지 보수 요구 사항은 무엇입니까?
글로브 밸브는보다 복잡한 내부 부품으로 인해 정기적 인 유지 보수가 필요합니다. 일상적인 검사는 마모 또는 손상의 징후를 위해 디스크와 좌석에 초점을 맞춰야합니다. 최고 엔트리 설계는 파이프 라인에서 밸브를 제거하지 않고 내부 부품에 대한 액세스를 허용함으로써 유지 보수가 더 쉬워집니다.
6. 자동화는 밸브 작동을 어떻게 강화합니까?
자동화는 액추에이터 및 제어 시스템을 사용하여 밸브 작동에 정밀도와 효율성을 추가합니다. 원격 작동, 실시간 모니터링 및 자동화 된 프로세스 제어 시스템으로의 통합을 허용하여 안전을 개선하고 인적 오류의 가능성을 줄일 수 있습니다.
7. 밸브 선택이 시스템 설계에서 중요한 이유는 무엇입니까?
올바른 밸브 유형을 선택하는 것은 시스템 효율, 안전성 및 수명에 중요합니다. 오른쪽 밸브는 올바른 흐름 제어를 보장하고 에너지 손실을 최소화하며 유지 보수 비용을 줄이며 운영 문제를 방지합니다. 애플리케이션 별 요구 사항을 신중하게 고려하면 최적화 된 시스템 성능이 발생합니다.
