산업 밸브의 광대 한 환경에서 올바른 유형을 선택하면 시스템의 효율성과 안전에 큰 영향을 줄 수 있습니다. 밸브 선택은 종종 사용 가능한 옵션 간의 근본적인 차이점을 이해하는 데 따릅니다. 가장 일반적으로 비교 된 밸브 중 하나는 게이트 밸브와 볼 밸브입니다. 이 기사는이 두 밸브 유형의 차이점을 깊이 파고 들어 엔지니어, 기술자 및 업계 전문가가 정보에 입각 한 결정을 내리는 데 도움이되는 포괄적 인 분석을 제공합니다.
게이트 밸브와 볼 밸브는 모두 흐름을 제어하는 주요 기능을 사용하지만 디자인, 작동 메커니즘 및 적합한 응용 프로그램은 상당히 다양합니다. 이러한 차이를 이해하는 것은 시스템 성능을 최적화하고 장기 신뢰성을 보장하는 데 중요합니다. 다목적 성과 효율성으로 눈에 띄는 밸브 중 하나는 볼 밸브 로 , 우리는 상대방과 함께 자세히 탐색 할 것입니다.
게이트 밸브는 산업 응용 분야에 사용되는 가장 오래되고 가장 전통적인 유형의 밸브 중 하나입니다. 유체 경로에서 게이트 나 쐐기를 들어 올려 작동합니다. 게이트가 올라가면 밸브가 열려있어 유체가 통과 할 수 있습니다. 낮아지면 밸브가 닫히고 흐름이 멈 춥니 다. 이 간단한 메커니즘은 게이트 밸브가 온/오프 제어에 적합하지만 흐름 조절에 덜 이상적입니다.
게이트 밸브의 설계는 전형적으로 직설적 인 방해받지 않는 경로를 포함하여 밸브의 압력 손실을 최소화합니다. 그러나 게이트 밸브에는 개방 위치와 닫힌 위치 사이의 게이트를 이동하려면 액추에이터 (핸드 휠 또는 모터)의 여러 회전이 필요합니다. 이 점진적인 작동은 유체 운동량의 갑작스런 변화로 인한 현상 인 Water Hammer를 방지하여 시스템을 손상시킬 수 있습니다.

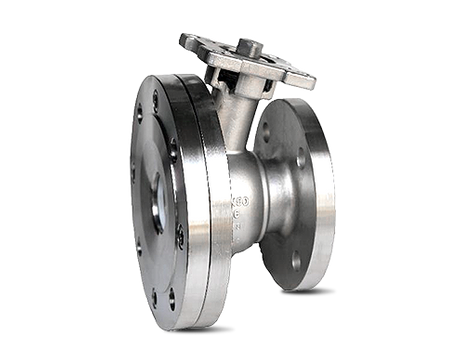

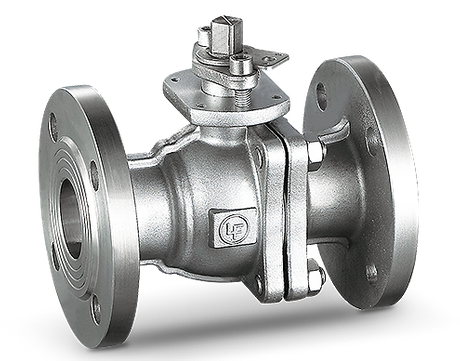

대조적으로 볼 밸브는 유체 흐름을 제어하기 위해 중앙을 통해 구멍이있는 구형 디스크를 사용합니다. 공을 90 도로 회전하면 구멍이 파이프 라인과 정렬되어 유체가 방해받지 않는 통과가 가능합니다. 다시 회전하면 밸브가 닫히므로 빠르고 안정적인 차단 메커니즘을 제공합니다. 이 쿼터 전환 작동은 게이트 밸브 위의 볼 밸브의 주요 장점 중 하나입니다.
볼 밸브의 설계는 닫을 때 최소한의 누출을 보장하여 밀봉이 필요한 응용 분야에 이상적입니다. 또한 양방향 및 멀티 포트 설계와 같은 다양한 구성으로 제공되어 복잡한 배관 시스템에서 다양성을 향상시킵니다. 효율성과 작동의 용이성으로 인해 많은 산업에서 볼 밸브가 선호되는 선택입니다.
게이트 밸브는 몸체, 시트, 게이트 (또는 쐐기), 줄기, 보닛 및 액추에이터로 구성됩니다. 게이트는 흐름 경로에 수직으로 움직이고 밀봉 표면은 일반적으로 평평합니다. 줄기는 액추에이터를 게이트에 연결하고 이동은 게이트를 올리거나 낮 춥니 다. 이 설계의 단순성으로 인해 게이트 밸브는 고압 및 고온 환경에 강력하고 적합합니다.
그러나 밸브를 작동하기위한 여러 회전의 필요성은 빠른 응답이 필요한 상황에서 단점이 될 수 있습니다. 또한 시간이 지남에 따라 게이트가 미끄러지는 그루브에 파편이 축적되어 잠재적으로 작동 문제가 발생할 수 있습니다.
볼 밸브는 신체, 좌석, 부동 또는 트루 니언 장착 볼, 줄기 및 액추에이터로 구성됩니다. 밸브 내의 볼은 단단한 밀봉을 보장하기 위해 부드러운 보어로 정밀 엔지니어링됩니다. 좌석은 일반적으로 PTFE와 같은 부드러운 재료로 만들어져 우수한 밀봉 기능을 제공하지만 특수한 재료를 사용하지 않는 한 밸브의 사용을 제한합니다.
쿼터 전환 작업을 통해 빠른 개방 및 폐쇄가 가능하며, 이는 비상 시나리오에서 유리합니다. 볼 밸브에는 소형 디자인이있어 공간이 제한되는 설치에 적합합니다.
게이트 밸브를 작동하려면 액추에이터를 여러 번 돌리기 위해 게이트를 원하는 위치로 이동해야합니다. 이 느린 작동은 시스템 내에서 압력 서지를 방지하는 데 유리합니다. 게이트 밸브는 부분 개구부가 게이트에 영향을 미치는 진동 및 유체 흐름으로 인해 손상을 일으킬 수 있기 때문에 스로틀 목적으로 설계되지 않았습니다.
자동화 된 시스템에서 게이트 밸브에는 전기 또는 공압 액추에이터가 장착 될 수 있습니다. 그러나이 밸브의 응답 성은 설계로 인한 볼 밸브에 비해 본질적으로 느립니다.
볼 밸브는 완전히 열린 상태에서 완전히 닫힌 위치로 이동하려면 액추에이터의 간단한 90도 회전이 필요합니다. 이 빠른 작동으로 인해 반응이 높아져 유체 흐름을 신속하게 중지 해야하는 시스템에서 필수적입니다. 볼 밸브는 조절 응용 분야에도 적합하지만, 쿼터 전환 작동으로 인해 정밀 제어가 어려울 수 있습니다.
자동화 된 볼 밸브는 공정 제어가 중요한 산업에서 일반적으로 사용됩니다. 밸브를 빠르게 열거 나 닫는 기능은 시스템 안전과 효율성을 향상시킵니다.
게이트 밸브는 밸브가 장기간 완전히 개방되거나 완전히 닫히는 응용 분야에 이상적입니다. 이들은 강력한 구조 및 직선 설계가 압력 손실을 최소화하고 열 팽창을 효과적으로 처리하는 증기 시스템과 같은 고압 및 고온 환경에 적합합니다.
게이트 밸브를 일반적으로 사용하는 산업에는 수처리, 발전 및 화학 처리가 포함됩니다. 이 설정에서는 느린 작동이 허용되며, 열린 시점에서 최소한의 장애물로 인해 파이프 라인에서 피깅 작업이 가능합니다.
볼 밸브는 빠른 차단, 단단한 밀봉 및 낮은 토크 작동이 필요한 응용 분야에서 선호됩니다. 그들은 다목적이며 석유 및 가스, 제약 및 식음료 가공을 포함한 다양한 산업에서 사용됩니다. 다양한 재료 및 구성의 가용성을 통해 볼 밸브는 슬러리에서 가스에 이르기까지 광범위한 유체를 처리 할 수 있습니다.
공간이 제한되어 있거나 무게가 우려되는 시스템에서 볼 밸브는 성능을 손상시키지 않고 작고 가벼운 솔루션을 제공합니다. 수동 및 자동화 된 운영 모두에 대한 적합성은 적용 가능성을 더욱 향상시킵니다.
직선 설계로 인해 완전히 열릴 때 유체 저항이 낮습니다.
고압 및 고온 응용에 적합합니다.
양방향 흐름 기능.
밸브를 가로 지르는 최소 압력 강하.
다중 회전 액추에이터 요구 사항으로 인해 느린 작동.
스로틀 또는 빈번한 작동에 적합하지 않습니다.
부분적으로 열려있는 경우 게이트 및 시트 마모 가능성.
볼 밸브에 비해 더 큰 설치 발자국.
빠른 쿼터 전환 운영으로 빠른 개방 및 폐쇄가 가능합니다.
누출 최소 누출로 우수한 밀봉 기능.
제한된 공간에 적합한 소형 디자인.
사용 가능한 멀티 포트 구성이있는 다목적 응용 프로그램.
잠재적 좌석 손상으로 인해 스로틀 링 응용 프로그램에 이상적이지 않습니다.
소프트 시트 재료는 고온 환경에서의 사용을 제한 할 수 있습니다.
볼 캐비티에 갇힌 유체의 위험이있어 확장 문제를 일으킬 수 있습니다.
유체 매체 및 작동 조건과의 호환성을 보장하기 위해 밸브 재료의 선택이 중요합니다. 게이트 밸브는 종종 주철, 탄소강 및 스테인레스 스틸과 같은 재료로 구성되며 부식성 유체 및 고온을 취급하는 데 적합합니다. 게이트 자체는 내마모성을 향상시키는 재료로 표면 될 수 있습니다.
볼 밸브는 다양한 재료로도 제공됩니다. 공은 일반적으로 스테인레스 스틸, 황동 또는 기타 금속으로 만들어졌으며 때로는 내구성 향상을 위해 크롬 도금이 있습니다. 좌석은 일반적으로 PTFE 또는 기타 폴리머와 같은 재료로 만들어졌지만 금속 시트는 고온 응용 분야에서 사용할 수 있습니다.
볼 밸브를 선택할 때 부식을 방지하고 수명을 보장하기 위해 유체와 재료의 화학적 호환성을 고려해야합니다.
유지 보수 요구 사항은 게이트 밸브와 볼 밸브마다 다릅니다. 게이트 밸브에는 유체에 노출 된 성분이 더 많아서 특히 유체에 미립자가 포함 된 경우 시간이 지남에 따라 마모 될 수 있습니다. 게이트와 좌석이 손상되지 않도록 정기 검사가 필요합니다.
단순한 디자인과 움직이는 부품이 적은 볼 밸브는 일반적으로 유지 보수가 적습니다. 그러나, 연마 유체를 조절하는 것과 같이 부적절하게 사용하면 부드러운 시트는 손상에 취약 할 수 있습니다. 볼 밸브가 완전히 열리거나 닫히도록하면 서비스 수명이 연장 될 수 있습니다.
장수 측면에서, 두 밸브는 올바르게 지정되고 유지 될 때 긴 서비스 수명을 제공 할 수 있습니다. 이 둘 사이의 선택은 종종 시스템의 특정 요구와 작동 속도 및 밀봉 요구 사항과 같은 요소의 중요성에 달려 있습니다.
비용은 항상 장비 선택의 요인입니다. 게이트 밸브는 일반적으로 더 간단한 구조 및 재료로 인해 처음에는 저렴합니다. 그러나 유지 보수 및 잠재적 인 다운 타임과 관련된 장기 비용을 고려해야합니다.
볼 밸브는 특히 고품질 재료 나 특수 설계를 선택할 때 선불 비용이 더 높을 수 있습니다. 그럼에도 불구하고 내구성과 유지 보수 요구 사항이 낮아지면 장비 수명 동안 비용이 절약 될 수 있습니다. 빠른 운영 및 안정적인 밀봉에서 얻은 효율성은 운영 절약에도 기여할 수 있습니다.
환경 규제는 누출 및 배출을 최소화하는 시스템을 점점 더 요구하고 있습니다. 밀봉 기능이 빡빡한 볼 밸브는 위험한 유체의 누출을 방지하는 것이 중요합니다. 신속하게 흐름을 차단하는 능력은 비상 상황에서 안전을 향상시킵니다.
게이트 밸브는 강력하지만 특히 나이가 들어감에 따라 동일한 수준의 밀봉 무결성을 제공하지 않을 수 있습니다. 휘발성 또는 위험한 유체를 운반하는 시스템에서 누출 가능성은 상당한 관심사입니다. 따라서 응용 프로그램 환경은 밸브 선택에 중요한 역할을합니다.
밸브 기술의 발전으로 게이트 및 볼 밸브가 개선되었습니다. 게이트 밸브의 경우 개발에는 마모를 줄이고 서비스 수명을 연장하는 강화 된 밀봉 기술 및 재료가 포함됩니다. 스마트 액추에이터는 제어 및 모니터링 기능을 향상시킬 수 있습니다.
볼 밸브는 유체 포획을 방지하기위한 캐비티 필러, 저온 응용을위한 극저온 설계 및 작동 범위를 확장하는 고온 시트와 같은 혁신을 보았습니다. 또한 자동화 된 제어 시스템의 통합으로 볼 밸브가 최신 공정 요구 사항에 더 적응할 수있게되었습니다.
게이트 밸브와 볼 밸브 중에서 선택하려면 애플리케이션의 특정 요구 사항을 철저히 이해해야합니다. 게이트 밸브는 특정 시나리오에 적합하지만 의 다목적 성, 효율성 및 신뢰성은 볼 밸브 종종 현대 산업 시스템에서 선호하는 선택이됩니다. 운영 속도, 밀봉 요구 사항, 유지 보수 고려 사항 및 비용과 같은 요인은 모두 의사 결정 프로세스에 영향을 미칩니다.
이러한 요소를 신중하게 평가하고 게이트 밸브와 볼 밸브의 근본적인 차이를 이해함으로써 엔지니어와 기술자는 최적의 시스템 성능, 안전 및 수명을 보장하기 위해 가장 적합한 밸브 유형을 선택할 수 있습니다.
게이트 밸브는 슬라이딩 게이트를 사용하여 제어 흐름을 사용하여 여러 회전이 열리거나 닫히도록해야하며 볼 밸브는 보어가있는 회전 볼을 사용하고 1/4 회전 만 필요합니다. 볼 밸브는 게이트 밸브에 비해 빠른 작동과 더 나은 밀봉을 제공합니다.
볼 밸브는 약간의 스로틀 링을 처리 할 수 있지만, 쿼터 전환 작동 및 부분적으로 개방 될 때 잠재적 좌석 손상으로 인해 정확한 흐름 제어에 이상적이지 않습니다. 미세 제어가 필요한 응용 분야의 경우 다른 밸브 유형이 더 적합 할 수 있습니다.
게이트 밸브는 일반적으로 금속-금속 밀봉 표면으로 인해 고온 응용에 더 적합합니다. 볼 밸브는 적절한 고온 시트와 재료가 있지만 일반적으로 게이트 밸브에 비해 제한이있는 경우 사용할 수 있습니다.
볼은 닫히면 흐름 경로를 완전히 차단하고 부드러운 시트는 볼 주위에 단단한 밀봉을 만들기 때문에 볼 밸브는 우수한 밀봉을 제공합니다. 이 설계는 누출을 최소화하므로 밀봉이 중요한 응용 분야에 이상적입니다.
게이트 밸브는 유체에 노출 된 움직이는 부품을 더 많이 사용하여 마모 및 파편 축적으로 인해 유지 보수 요구가 더 높아질 수 있습니다. 볼 밸브는 움직이는 부품이 적고 더 밀폐 된 디자인을 가지므로 일반적으로 시간이 지남에 따라 유지 보수가 줄어 듭니다.
게이트 밸브는 볼 밸브에 비해 더 큰 크기로 제공되므로 대규모 지휘계 파이프 라인에 적합합니다. 볼 밸브는 일반적으로 중소형 파이프 크기로 사용되지만 제조업체에 따라 더 큰 크기로도 사용할 수 있습니다.
게이트 밸브는 초기 비용이 낮을 수 있지만 장기 유지 보수 및 잠재적 가동 중지 시간은 전체 비용을 증가시킬 수 있습니다. 볼 밸브는 선불 비용이 높을 수 있지만 내구성, 유지 보수 요구가 낮고 효율성 이득으로 인해 시간이 지남에 따라 절약 할 수 있습니다.
